INSTRUCCIONES DE ENSAMBLAJE

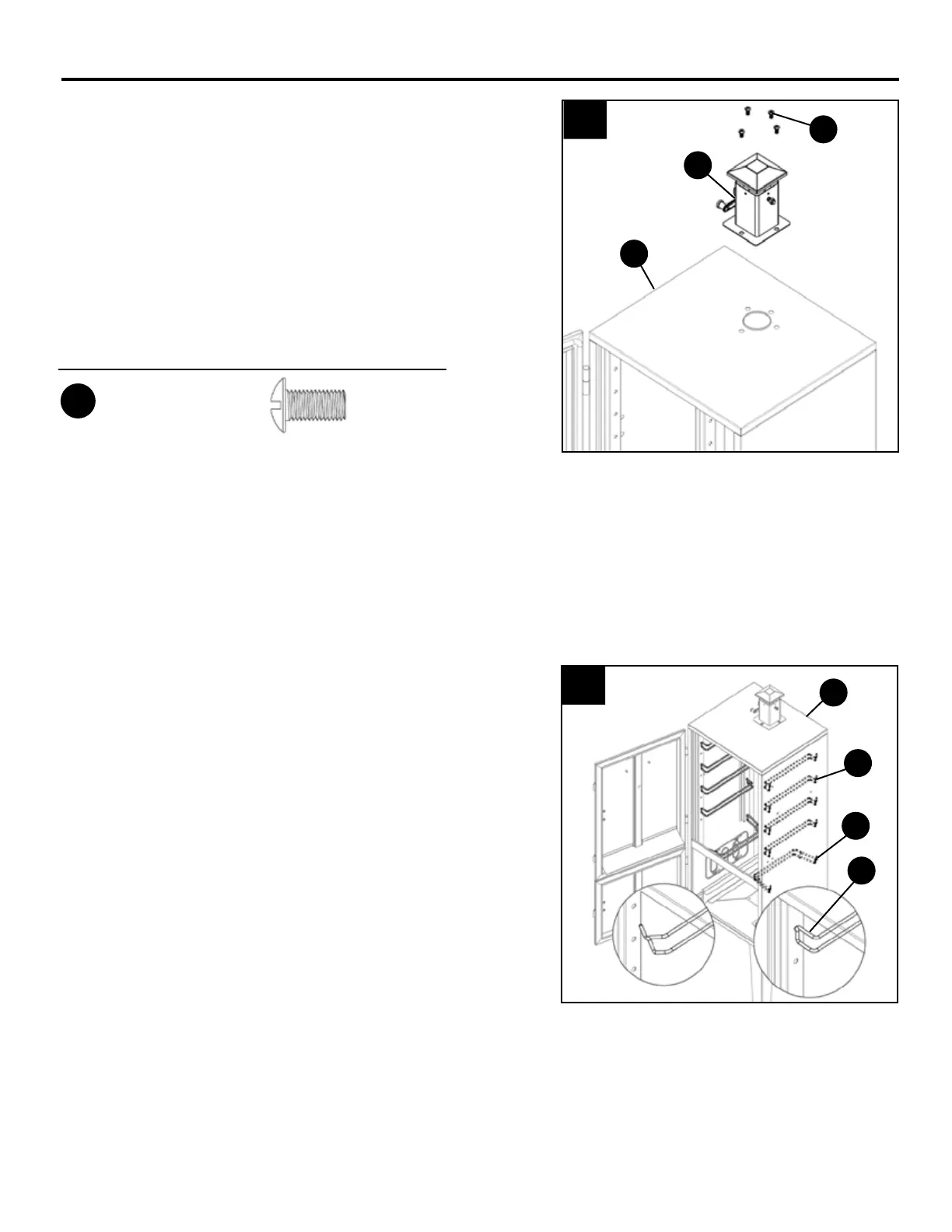

5. Coloque la chimenea de humo cuadrada (A) con
el brazo de control a la izquierda como se
muestra. Utilizando cuatro tornillos M6x12 (AA),
junte la chimenea de humo cuadrada (A) a la
parte superior del cuerpo del ahumador (G).
 $SULHWHÀUPHPHQWHFRQXQGHVWRUQLOODGRU3KLOOLSV
6. Inserte los soportes de depósito de desechos de
 PDGHUD5HQORVRULÀFLRVLQIHULRUHVHQHOLQWHULRU
del cuerpo del ahumador (G). Repita este
proceso para los soportes de la parrilla de
cocción (F) en cada lado, la inserción de las
posiciones más bajas a posiciones más altas.
NOTA: Hay 8 posiciones para instalar los
soportes de la parrilla de cocción, de acuerdo a la
necesidad del dueño.
F
R
6
Aditamentos utilizados
A
G
AA
5
AA
M6 x 12mm
Screw
x 4
G
F
