Dyna-Glo DGX780BDC-D - Page 48

48
INSTRUCCIONES DE ENSAMBLAJE

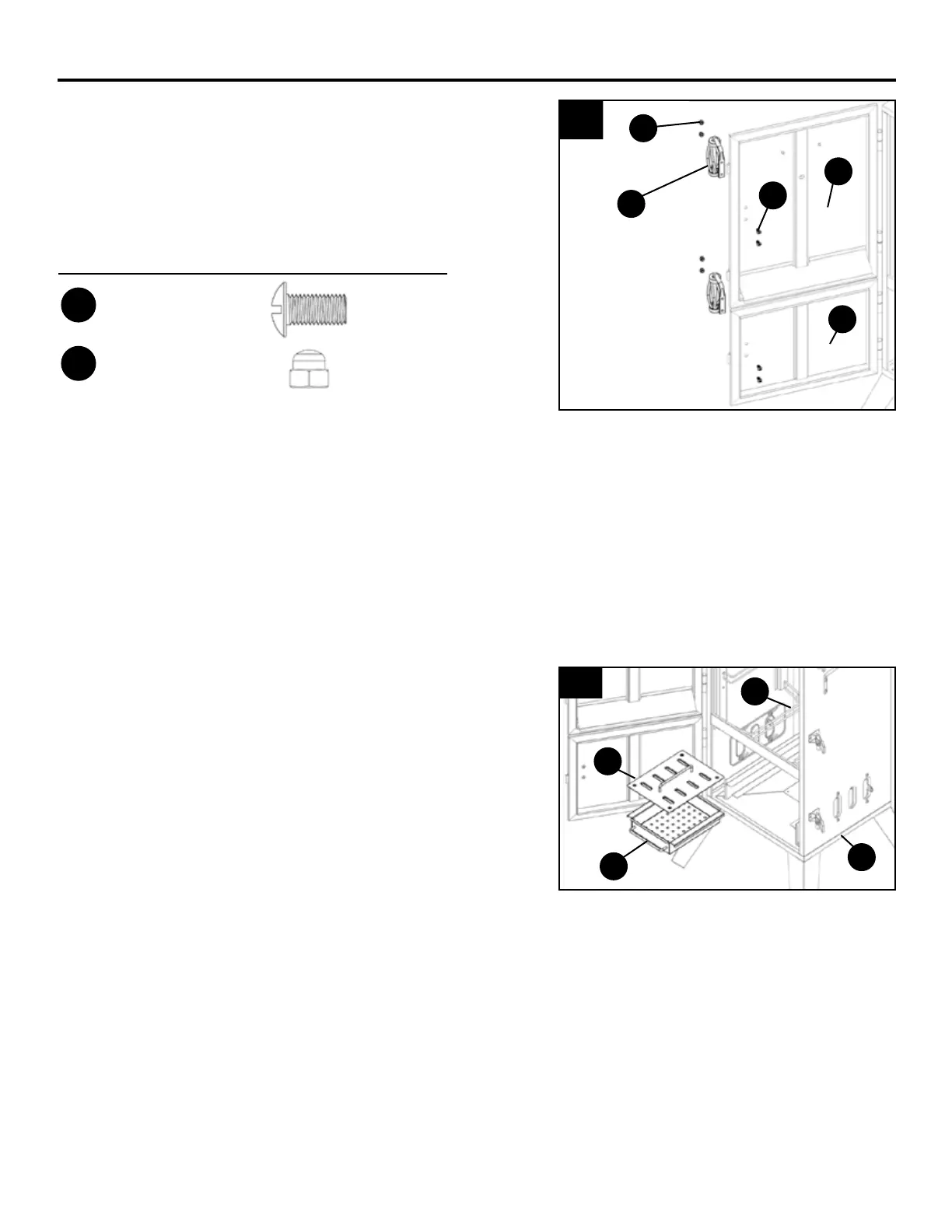

9. Adjunte la manija de la puerta (D) a la puerta
superior (P) usando dos tornillos M6x12 (AA) y
dos tuercas M6 (.DD). Repita este paso para la
puerta inferior (Q).
10. Coloque la tapa del depósito de desechos de
madera (S) directamente sobre el depósito de
desechos de madera (O) y deslice la caja de
virutas en los soportes (R) ubicadas en el interior
del cuerpo del ahumador (G).
O
S
10
Q
AA
D
9
DD
P
Aditamentos utilizados
AA
M6 x 12mm
Screw
x 4
DD
M6 x Nut
x 4
G
R
