Optionaler Schlüsselschalter (NRS 90231)
Der NRS 90231 ist ein optionaler Schlüsselschalter zum Einbau in die Sprechstellen der DPC 8000 Serie.
Die Zuleitungen des Schlüsselschalters werden von der Sprechstelle überwacht, tritt ein Fehler auf
erscheint dieser im Fehlerprotokoll des PROMATRIX 8000 Systems.
Montage
Bitte beachten Sie folgende Hinweise für den Einbau des NRS 90231 in die Sprechstelle DPC 8015.
1. Sprechstelle von allen Anschlüssen trennen
2. Sprechstellenboden abschrauben (4 Schrauben)
3. Verbindungsleitung von Stiftleiste CN1 abstecken
4. Einbauplatz vorbereiten:
• Mit einem spitzen Gegenstand (Reißnadel, Messer usw.) den an der Gehäuseinnenseite vorgestanz-
ten Kreis vorsichtig durchstoßen und ausschneiden
• Falls notwendig den Einbauplatz nachbearbeiten (Feile, Messer)
5. Schalter ausrichten und mit der mitgelieferten Rändelmutter festschrauben.
6. Die mitgelieferte 4-polige Leitung und die Widerstände sind wie

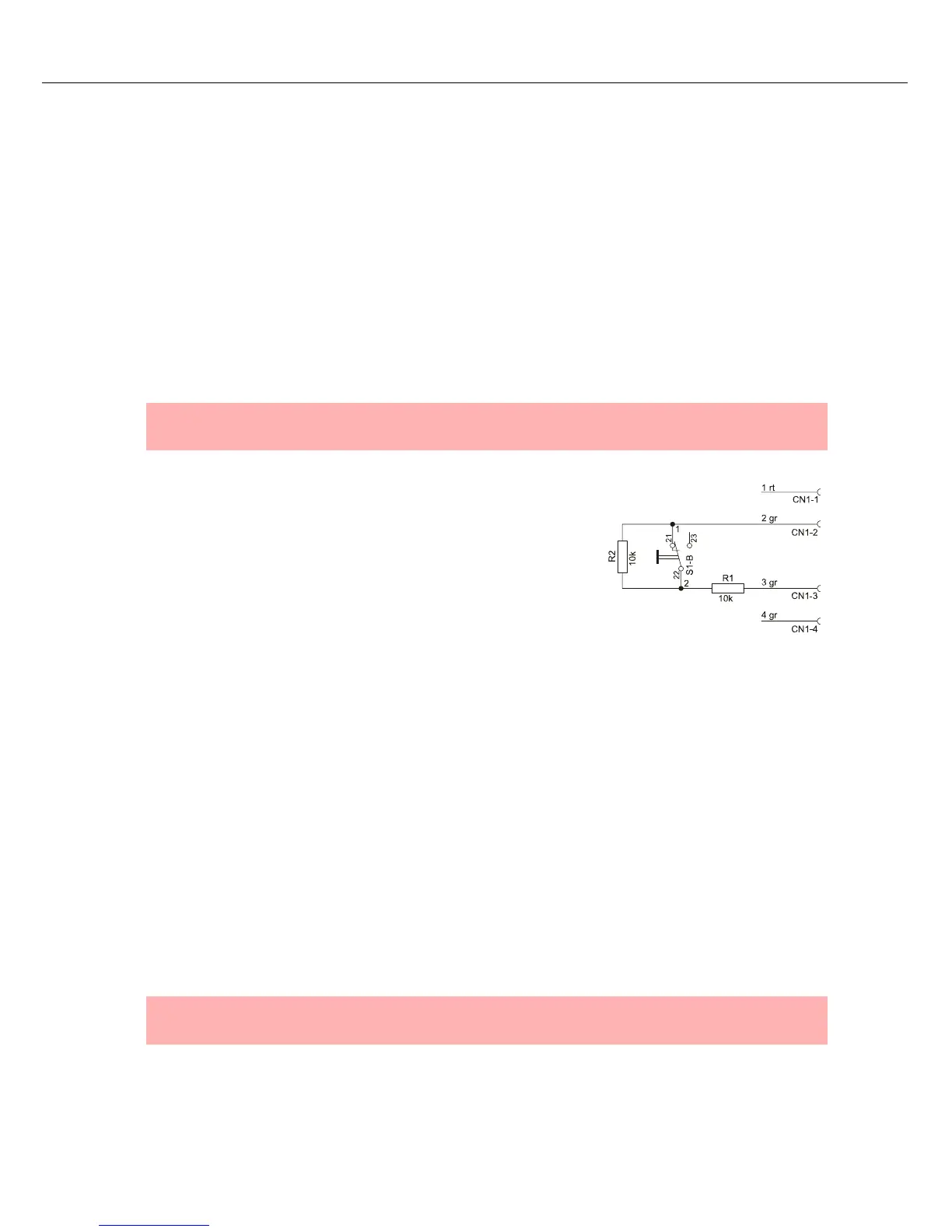

im Stromlaufplan gezeichnet anzuschließen.
7. Die Anschlussreihenfolge der Flachbandleitung ist zu beachten.
Die beiden außen liegenden Leitungen 1 (rt) und 4 (gr) sind mög-
lichst kurz an der Trennstelle abzuschneiden und zu isolieren.
Die beiden innen liegenden Leitungen 2 (gr) und 3 (gr) sind an
die Schalteranschlüsse 1 und 2 anzulöten. Die Polarität spielt
dabei keine Rolle.
8. Je nach Verwendung des rechten/mittleren/linken Einbauplatz
die Flachbandleitung in Stiftleiste CN201/CN202/CN203 auf der
Platine anstecken
9. Verbindungsleitung an CN1 wieder anstecken
10.Sprechstellenboden wieder anschrauben
11.Anschlüsse wieder anstecken
12.Taste per Software konfigurieren
4.5 Schnittstellenbeschreibung
PCA BUS Schnittstelle
Die PROMATRIX CAN Audio (PCA) BUS Schnittstelle dient zur Verbindung der DPC 8015 Sprechstelle
mit einem PROMATRIX 8000 System. Es handelt sich um eine 8-polige RJ-45 Steckverbindung, die mit
Stromversorgung, Steuerschnittstelle (CAN-Bus) und Audioschnittstelle belegt ist. Die Sprechstelle ist
über das beiliegende Netzwerkkabel (3 m) mit der jeweiligen Wandanschlußdose zu verbinden. Das
folgende Bild zeigt die Belegung der Buchse PCA BUS und des entsprechenden RJ-45 Steckers.
HINWEIS:
Beachten Sie bitte, dass die Leitungen erst nach Einbau des Schalters angelötet wird.
HINWEIS:
Für CAN, AUDIO IN und AUDIO OUT müssen jeweils die Adern paarweise verdrillt sein.
