Paging Console
Bedienungsanleitung 49
LINE-Schnittstelle
Verwendung als Audio-Eingang
Die LINE-Schnittstelle erlaubt den Anschluss eines externen Audiogeräts (z.B. CD-Player). Bei
entsprechender Konfiguration über IRIS-Net kann die hier angeschlossene Audioquelle für ein Programm
im PROMATRIX 8000 System verwendet werden. Das folgende Bild zeigt die Belegung eines Stereo-
Klinkenstecker (3,5 mm, „Miniklinke“) für den Anschluss an der Buchse LINE.
Verwendung als PTT-Kontakt-Eingang
Bei Anschluss eines PTT-Mikrofons an eine DPC 8015 wird die LINE-Schnittstelle als Eingang für den
PTT-Kontakt verwendet. Die PTT-Funktion muss für die Sprechstelle während der Konfiguration mit IRIS-

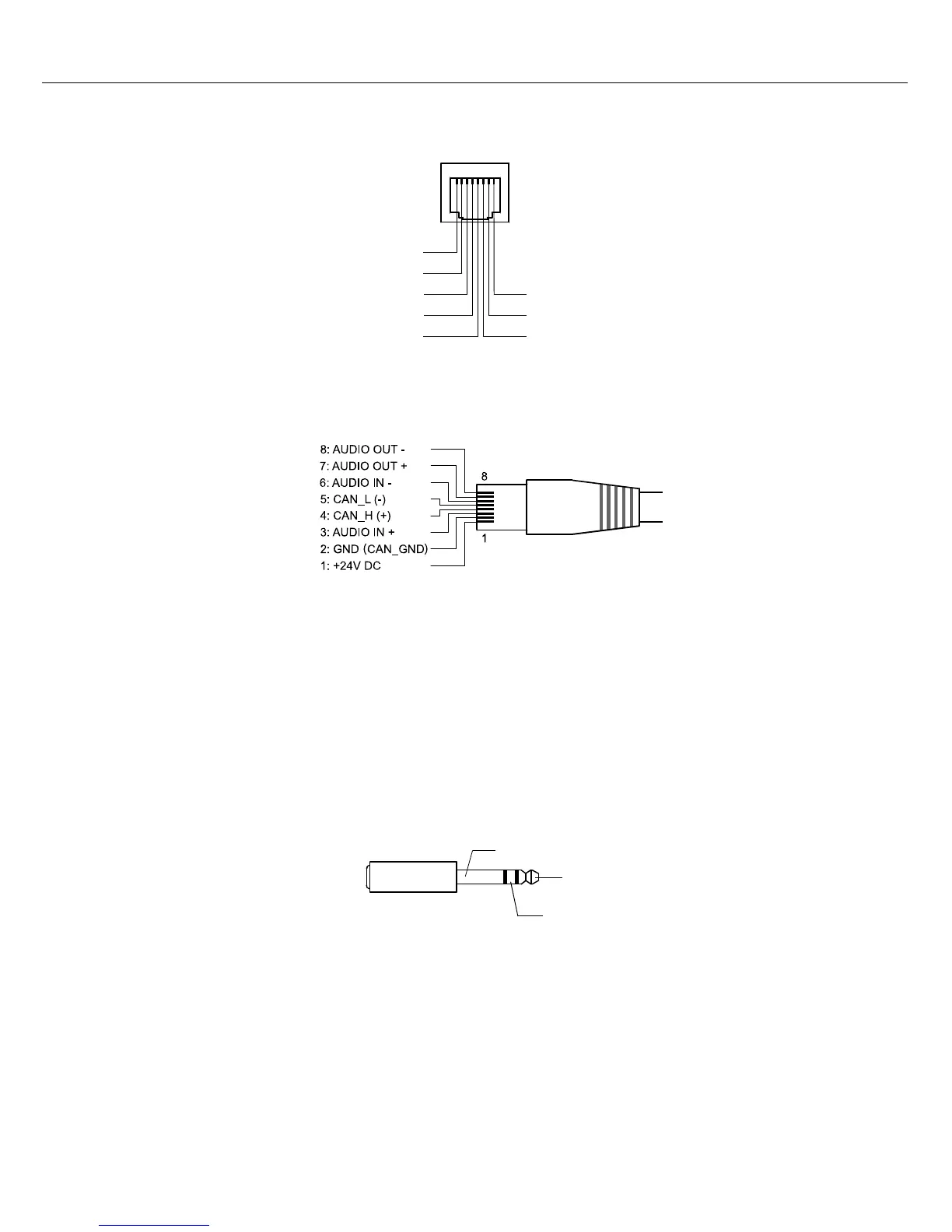

Abbildung 4.1: Belegung der PCA-Bus-Schnittstelle
Abbildung 4.2: Belegung des PCA-Bus-Steckers
Abbildung 4.3: Belegung des LINE-Steckers als Audio-Eingang
8: AUDIO OUT -
2: CAN_GND
4: CAN_H (+)
5: CAN_L (-)
18
7: AUDIO OUT +
1: +24V DC
3: AUDIO IN +
6: AUDIO IN -
LINE_LEFT
LINE_RIGHT
LINE_GND
