Paging Console
50 Bedienungsanleitung
Net eingestellt werden. Das folgende Bild zeigt die entsprechende Belegung eines Stereo-Klinkenstecker
(3,5 mm, „Miniklinke“).
MIC-Schnittstelle
Die MIC-Schnittstelle erlaubt den Anschluss eines zweiten Mikrofons. Es kann ein konventionelles „PC-
Mikrofon” (V
CC
= 3,3 V) angeschlossen werden. Das folgende Bild zeigt die Belegung eines 3,5 mm
Klinkenstecker für den Anschluss an der Buchse MIC.
Zur Verwendung eines PTT-Mikrofons wird die LINE- und MIC-Schnittstelle verwendet.
EXT-Schnittstelle
Diese Buchse dient primär zum Anschluß einer Sprechstellen-Erweiterung DPC 8150. Verbinden Sie
hierzu die DPC 8150 über das beiliegenden Netzwerkkabel (0,5 m) mit der Buchse EXT Ihrer Sprechstelle.

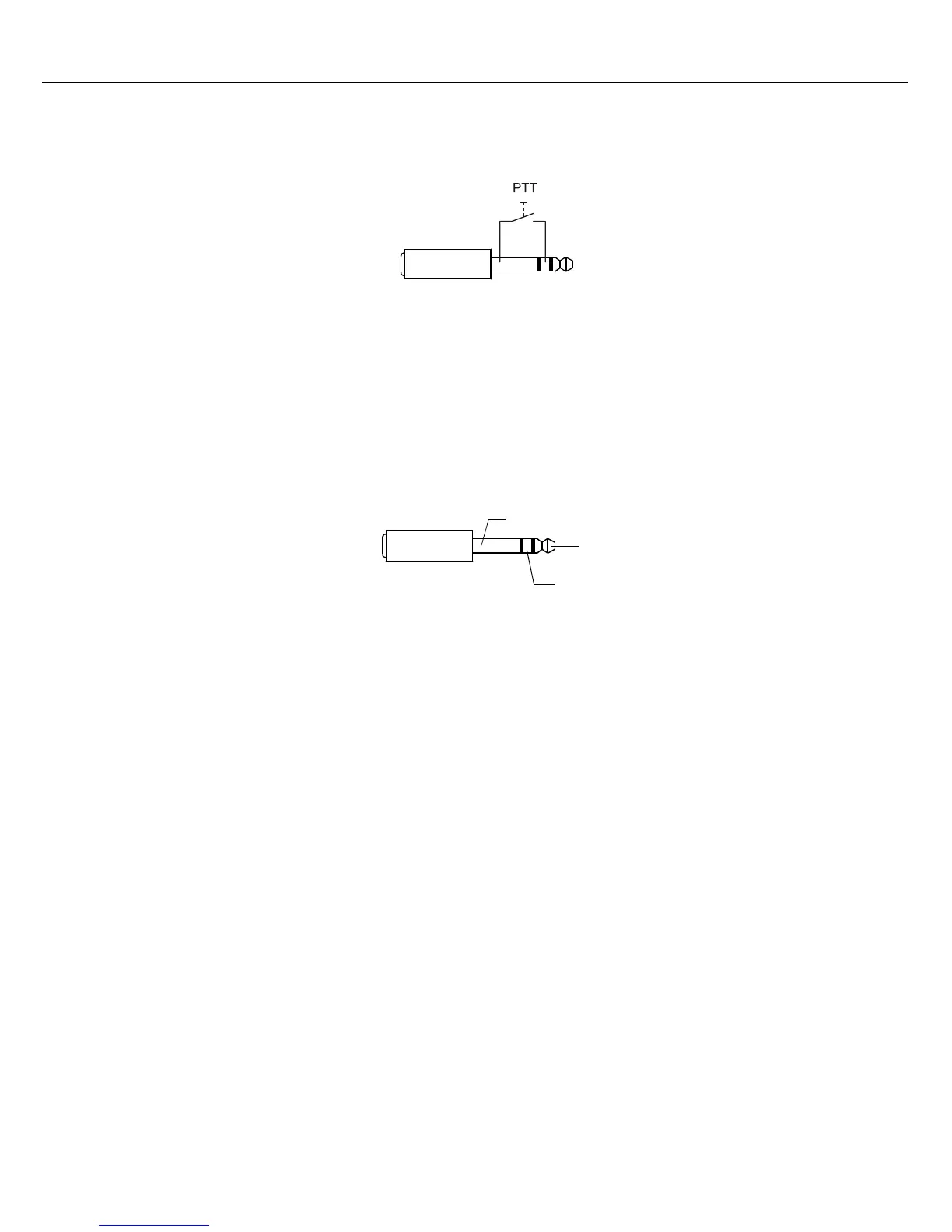

Abbildung 4.4: Belegung des LINE-Steckers als PTT-Kontakt-Eingang
Abbildung 4.5: Belegung des MIC-Steckers
MIC
MIC_VCC
MIC_GND
