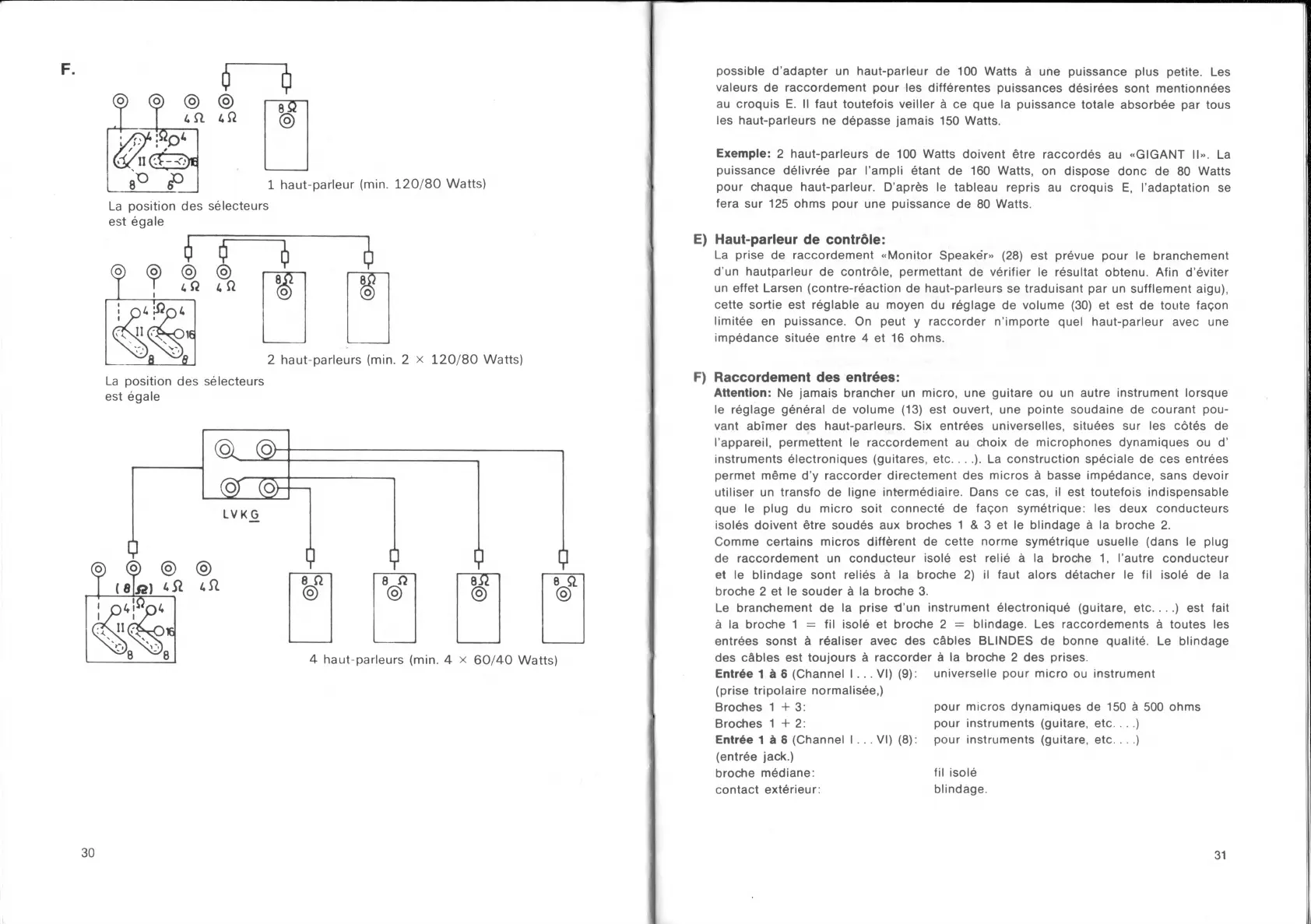

1 haut-parleur (min. 120/80 Watts)
La Position des selecteurs
est egale
La Position de s se le cteurs
est e gale
30
possible d’adapter un haut-parleur de 100 Watts ä une puissance plus petite. Les
valeurs de raccordement pour les differentes puissances desirees sont mentionnees
au croquis E. II faut toutefois veiller ä ce que la puissance totale absorbee par tous
les haut-parleurs ne depasse jamais 150 Watts.
Exemple: 2 haut-parleurs de 100 Watts doivent etre raccordes au «GIGANT II». La
puissance delivree par lampli etant de 160 Watts, on dispose donc de 80 Watts
pour chaque haut-parleur. D’apres le tableau repris au croquis E, l’adaptation se
fera sur 125 ohms pour une puissance de 80 Watts.
E) Haut-parleur de contle:
La prise de raccordement «Monitor Speake'r» (28) est prevue pour le branchement
d’un hautparleur de contröle, permettant de verifier le resultat obtenu. Afin deviter
un effet Larsen (contre-reaction de haut-parleurs se traduisant par un sufflement aigu),
cette sortie est reglable au moyen du reglage de volume (30) et est de toute fagon
limitee en puissance. On peut y raccorder n’importe quel haut-parleur avec une
impedance situee entre 4 et 16 ohms.
F) Raccordement des entrees:
Attention: Ne jamais brancher un micro, une guitare ou un autre instrument lorsque
le reglage general de volume (13) est ouvert, une pointe soudaine de courant pou-
vant abimer des haut-parleurs. Six entrees universelles, situees sur les cötes de
lappareil, permettent le raccordement au choix de microphones dynamiques ou d
instruments electroniques (guitares, etc. . . .). La construction speciale de ces entrees
permet meme dy raccorder directement des micros ä basse impedance, sans devoir
utiliser un transfo de ligne intermediaire. Dans ce cas, il est toutefois indispensable
que le plug du micro soit connecte de fagon symetrique: les deux conaucteurs
isoles doivent etre soudes aux broches 1 & 3 et le blindage ä la broche 2.
Comme certains micros different de cette norme symetrique usuelle (dans le plug
de raccordement un conducteur isole est relie ä la broche 1, l’autre conducteur
et le blindage sont relies ä la broche 2) il faut alors detacher le fil isole de la
broche 2 et le souder ä la broche 3.
Le branchement de la prise -d’un instrument electronique (guitare, etc.. ..) est fait
ä la broche 1 = fil isole et broche 2 = blindage. Les raccordements ä toutes les
entrees sonst ä realiser avec des cäbles BLINDES de bonne qualite. Le blindage
des bles est toujours ä raccorder ä la broche 2 des prises.
Entree 1 ä 6 (Channel I ... VI) (9): universelle pour micro ou instrument
(prise tripolaire normalisee,)
Broches 1+3:
Broches 1+2:
Ente 1 ä 8 (Channel I ... VI) (8):
(entree jack.)
broche mediane:
contact exterieur:
pour micros dynamiques de 150 ä 500 ohms
pour instruments (guitare, etc. ...)
pour instruments (guitare, etc. . . .)
fil isole
blindage.
