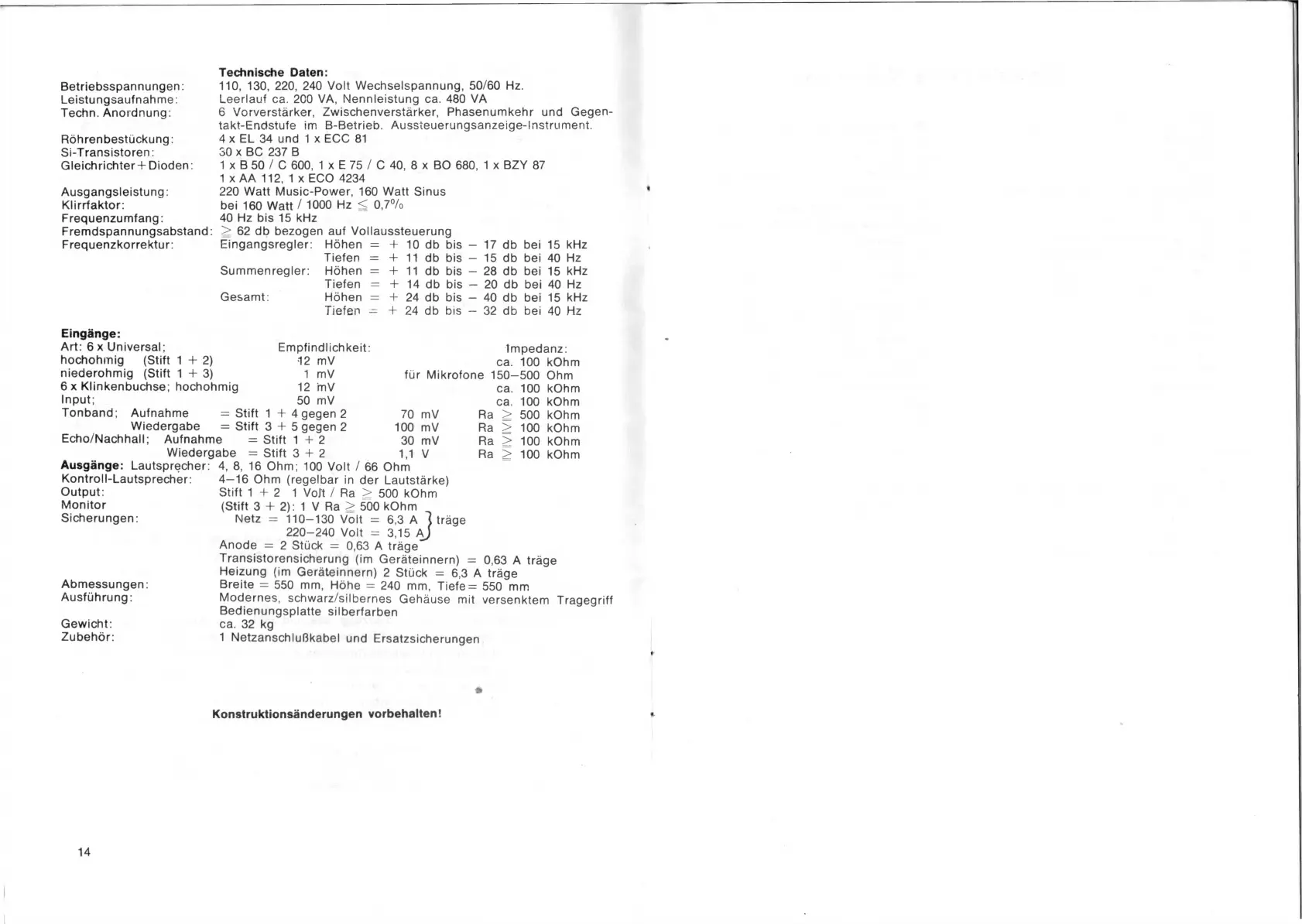

Page #8 background imageLoading...
Page #8 background image
Betriebsspannungen:
Leistungsaufnahme:
Techn. Anordnung:
hrenbestückung:
Si-Transistoren:
Gleichrichter + Dioden:
Ausgangsleistung:
Klirrfaktor:
Frequenzumfang:
Fremdspannungsabstand:
Frequenzkorrektur:
Technische Daten:
110, 130, 220, 240 Volt Wechselspannung, 50/60 Hz.
Leerlauf ca. 200 VA, Nennleistung ca. 480 VA
6 Vorversrker, Zwischenverstärker, Phasenumkehr und Gegen-
takt-Endstufe im B-Betrieb. Aussteuerungsanzeige-Instrument.
4 x EL 34 und 1 x ECC 81
30 x BC 237 B
1 x B 50 / C 600, 1 x E 75 / C 40, 8 x BO 680, 1 x BZY 87
1 x AA 112, 1 x ECO 4234
220 Watt Music-Power, 160 Watt Sinus
bei 160 Watt / 1000 Hz < 0,7%
40 Hz bis 15 kHz
> 62 db bezogen auf Vollaussteuerung
Eingangsregler:
Summenregler:
Gesamt:
Höhen
Tiefen
Höhen
Tiefen
Höhen
Tiefen
+
+
+
+
+
+
10 db bis
11 db bis
11 db bis
14 db bis
24 db bis
24 db bis
17 db bei 15 kHz
15 db bei 40 Hz
28 db bei 15 kHz
20 db bei 40 Hz
40 db bei 15 kHz
32 db bei 40 Hz
Eingänge:
Art: 6 x Universal;
hochohmig (Stift 1 + 2)
niederohmig (Stift 1 + 3)
6 x Klinkenbuchse; hochohmig
Input;
Tonband; Aufnahme = Stift 1 +
Wiedergabe = Stift 3 +
Echo/Nachhall; Aufnahme = Stift
Wiedergabe = Stift
Ausgänge: Lautsprecher:
Kontroll-Lautsprecher:
Output:
Monitor
Sicherungen:
Abmessungen:
Ausführung:
Gewicht:
Zubehör:
Empfindlichkeit:
12 mV
1 mV
12 mV
50 mV
4 gegen 2
5 gegen 2
1 + 2
3 + 2
4, 8, 16 Ohm; 100 Volt / 66 Ohm
416 Ohm (regelbar in der Lautstärke)
Impedanz:
ca. 100 kOhm
r Mikrofone 150-500 Ohm
70 mV
100 mV
30 mV
1,1 V
Ra
Ra
Ra
Ra
ca.
ca.
;>
>
:>
>
100 kOhm
100 kOhm
500 kOhm
100 kOhm
100 kOhm
100 kOhm
Stift 1+21 Volt / Ra > 500 kOhm
(Stift 3 + 2): 1 V Ra > 500 kOhm
Netz = 110-130 Volt = 6,3 A ] träge
220-240 Volt = 3,15 Aj
Anode = 2 Sck = 0,63 A tge
Transistorensicherung (im Geräteinnern) = 0,63 A tge
Heizung (im Geteinnern) 2 Sck = 6,3 A träge
Breite = 550 mm, he = 240 mm, Tiefe = 550 mm
Modernes, schwarz/silbernes Gehäuse mit versenktem Tragegriff
Bedienungsplatte silberfarben
ca. 32 kg
1 Netzanschlußkabel und Ersatzsicherungen
Konstruktionsänderungen Vorbehalten!
14
