Alimentation:
Consommation:
Etages:
Tubes:
Transistors:
Redresseur et diodes:
Puissance de sortie:
Distorsion:
Bande passante:
Rapport signal/bruit:
Reglages de tonalite:

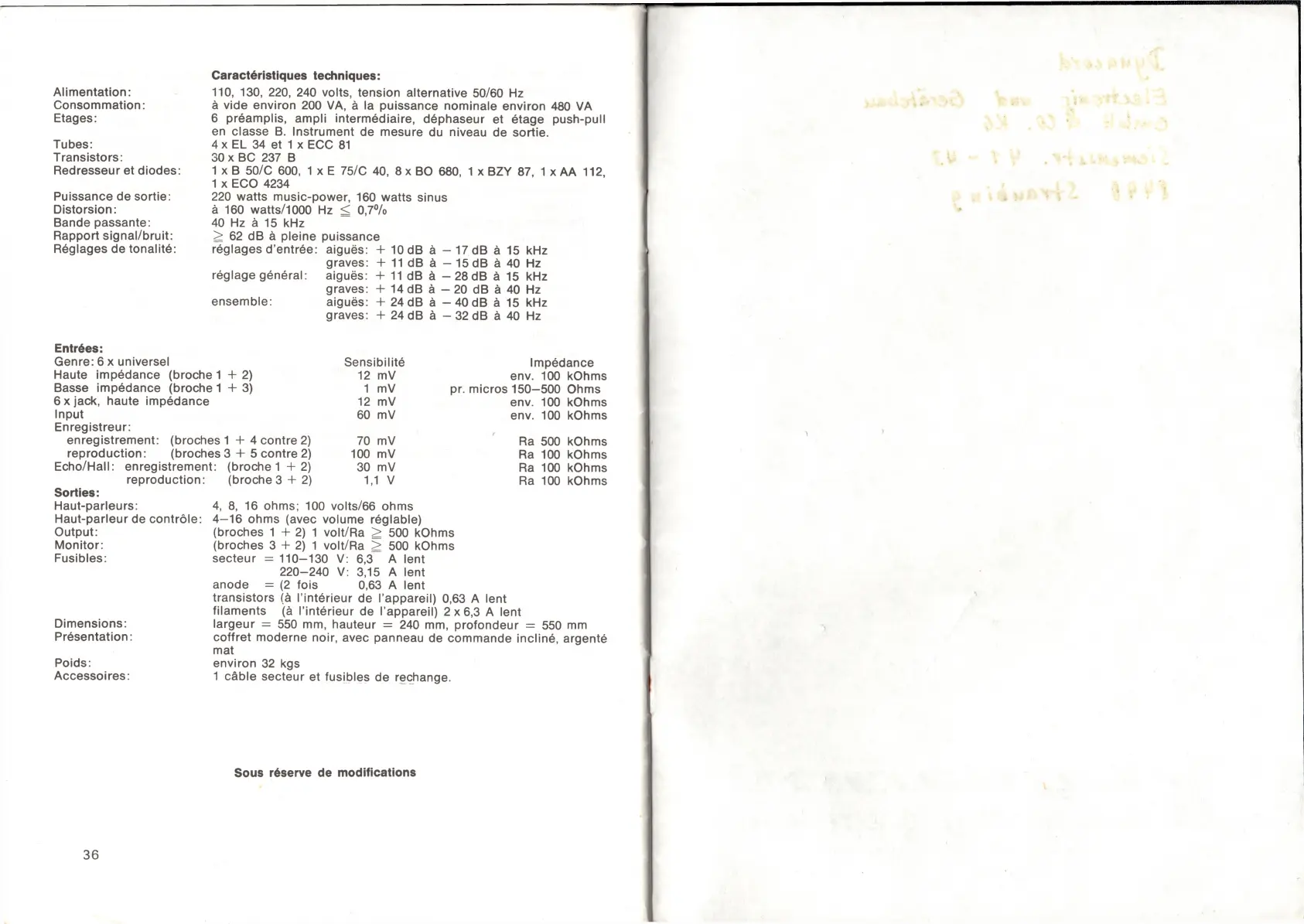

Caracteristiques techniques:
110, 130, 220, 240 volts, tension alternative 50/60 Hz
ä vide environ 200 VA, ä la puissance nominale environ 480 VA
6 preamplis, ampli intermediaire, dephaseur et etage push-pull
en classe B. Instrument de mesure du niveau de sortie.
4 x EL 34 et 1 x ECC 81
30 x BC 237 B
1 x B 50/C 600, 1 x E 75/C 40, 8 x BO 680, 1 x BZY 87, 1 x AA 112,
1 x ECO 4234
220 watts music-power, 160 watts sinus
ä 160 watts/1000 Hz 0,7%
40 Hz ä 15 kHz
^ 62 dB ä pleine
reglages dentree:
reglage general:
ensemble:
puissance
aigues: + 10 dB
graves: + 11 dB
aigues: -I- 11 dB
graves: + 14 dB
aigues: + 24 dB
graves: + 24 dB
ä -- 17
dB ä
15
kHz
ä -
- 15 dB ä
40
Hz
ä -
-2 8 dB ä
15
kHz
ä -
-20
dB ä
40
Hz
ä -
-4 0 dB ä
15
kHz
ä -
-3 2
dB ä
40
Hz
Entrees:
Genre: 6 x universel
Haute impedance (broche 1 + 2)
Basse impedance (broche 1+3)
6 x jack, haute impedance
Input
Enregistreur:
enregistrement: (broches 1 + 4 contre 2)
reproduction: (broches 3 + 5 contre 2)
Echo/Hall: enregistrement: (broche 1 + 2)
reproduction: (broche 3 + 2)
Sensibilite
Impedance
12 mV
env. 100 kOhms
1 mV
pr. micros 150-500 Ohms
12 mV
env. 100 kOhms
60 mV
env. 100 kOhms
70 mV
Ra 500 kOhms
100 mV
Ra 100 kOhms
30 mV
Ra 100 kOhms
1,1 v
Ra 100 kOhms
Sorties:
Haut-parleurs:
Haut-parleur de contle:
Output:
Monitor:
Fusibles:
Dimensions:
Presentation:
Poids:
Accessoires:
4, 8, 16 ohms; 100 volts/66 ohms
4-16 ohms (avec volume reglable)
(broches 1 + 2) 1 volt/Ra > 500 kOhms
(broches 3 + 2) 1 volt/Ra > 500 kOhms
secteur = 110-130 V: 6,3 A lent
220-240 V: 3,15 A lent
anode = (2 fois 0,63 A lent
transistors linterieur de l’appareil) 0,63 A lent
filaments linterieur de l’appareil) 2 x 6,3 A lent
largeur = 550 mm, hauteur = 240 mm, profondeur = 550 mm
coffret moderne noir, avec panneau de commande incline, argente
mat
environ 32 kgs
1 cäble secteur et fusibles de rechange.
Sous serve de modifications
