23 24 25 26 27

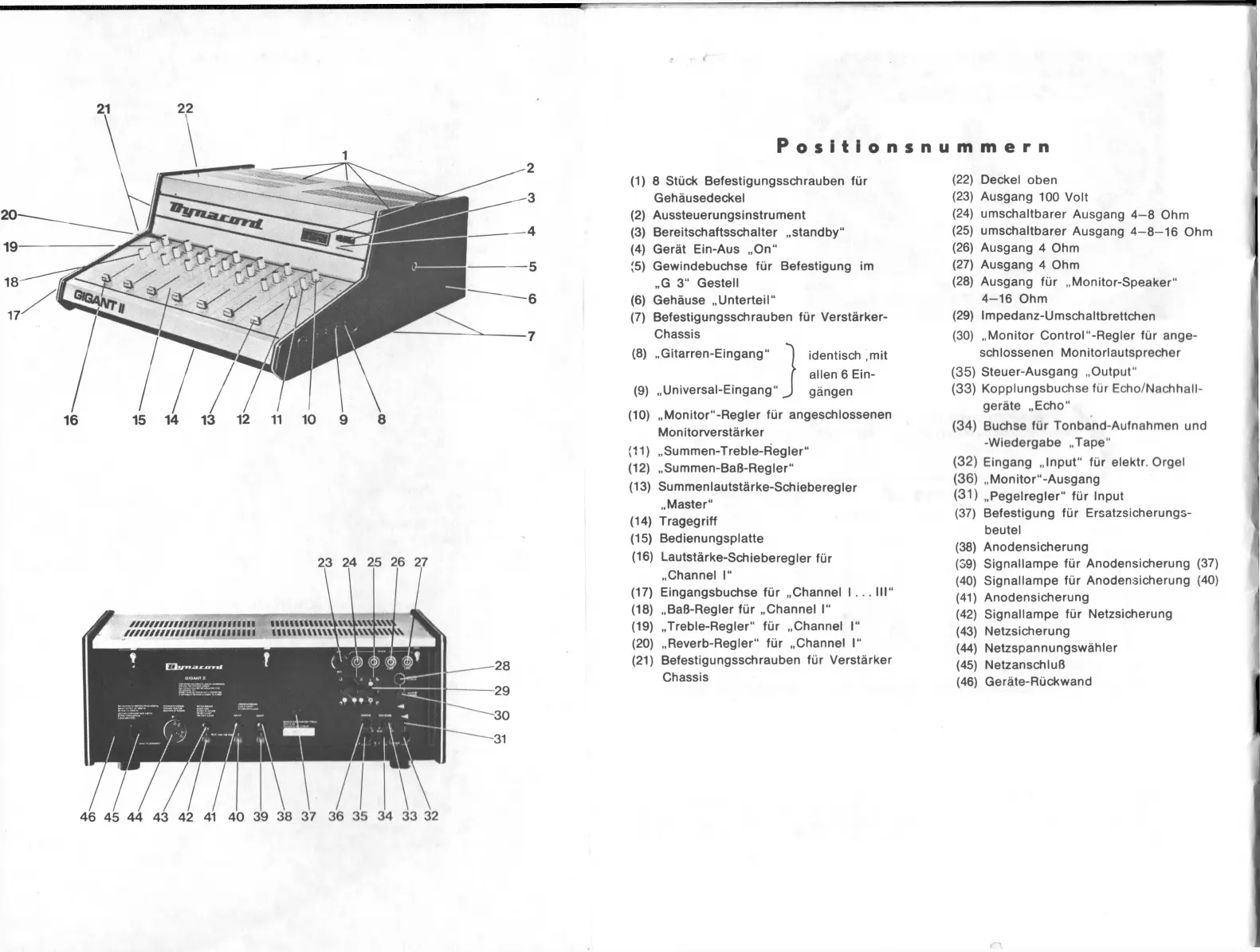

Positionsnummern
(1) 8 Stück Befestigungsschrauben für
Gehäusedeckel
(2) Aussteuerungsinstrument
(3) Bereitschaftsschalter „standby“
(4) Gerät Ein-Aus „On“
(5) Gewindebuchse für Befestigung im
„G 3“ Gestell
(6) Gehäuse „Unterteil“
(7) Befestigungsschrauben für Verstärker-
Chassis
(8) „Gitarren-Eingang“ identisch mit
f allen 6 Ein-
(9) „Universal-Eingang“ J gängen
(10) „Monitor“-Regler für angeschlossenen
Monitorverstärker
(11) „Summen-Treble-Regler“
(12) „Summen-Baß-Regler“
(13) Summenlautstärke-Schieberegler
„Master“
(14) Tragegriff
(15) Bedienungsplatte
(16) Lautstärke-Schieberegler für
„Channel I“
(17) Eingangsbuchse für „Channel I ... IM“
(18) „Baß-Regler für „Channel I“
(19) „Treble-Regler“ für „Channel I“
(20) „Reverb-Regler“ für „Channel I“
(21) Befestigungsschrauben für Verstärker
Chassis
(22) Deckel oben
(23) Ausgang 100 Volt
(24) umschaltbarer Ausgang 4 -8 Ohm
(25) umschaltbarer Ausgang 4 -8 -1 6 Ohm
(26) Ausgang 4 Ohm
(27) Ausgang 4 Ohm
(28) Ausgang für „Monitor-Speaker“
4-16 Ohm
(29) Impedanz-Umschaltbrettchen
(30) „Monitor Control“-Regler für ange
schlossenen Monitorlautsprecher
(35) Steuer-Ausgang „Output“
(33) Kopplungsbuchse für Echo/Nachhall-
geräte „Echo“
(34) Buchse für Tonband-Aufnahmen und
-Wiedergabe „Tape“
(32) Eingang „Input“ für elektr. Orgel
(36) „Monitor“-Ausgang
(31) „Pegelregler“ für Input
(37) Befestigung für Ersatzsicherungs
beutel
(38) Anodensicherung
(39) Signallampe für Anodensicherung (37)
(40) Signallampe für Anodensicherung (40)
(41) Anodensicherung
(42) Signallampe für Netzsicherung
(43) Netzsicherung
(44) Netzspannungswähler
(45) Netzanschluß
(46) Geräte-Rückwand
