6.2 Anschluss eines externen Leistungsverstärkers
Der Anschluss eines externen Leistungsverstärker kann entweder über XLR-Kabel an den MASTER A OUT L/R oder über
Klinkenkabel an den MASTER B OUTPUTS L/R erfolgen. Die interne Endstufe wird in beiden Fällen weiterhin mit dem
Signal versorgt, der externe Leistungsverstärker wird sozusagen parallel angesteuert.
6.3 Verwendung der internen Endstufen für Monitore
Beim Betrieb des PowerMates mit externen Leistungsverstärkern (siehe oben) bieten sich die internen Endstufen regel-
recht für Monitoranwendungen an. Dazu wird einfach die MONITOR- bzw. AUX SEND-Buchse auf die POWER AMP IN-
PUTS „gepatched“ (siehe Abbildung). Die internen Endstufen führen dadurch das Monitor- bzw. AUX-Signal und stehen
zum Anschluss von passiven Monitorboxen bereit.

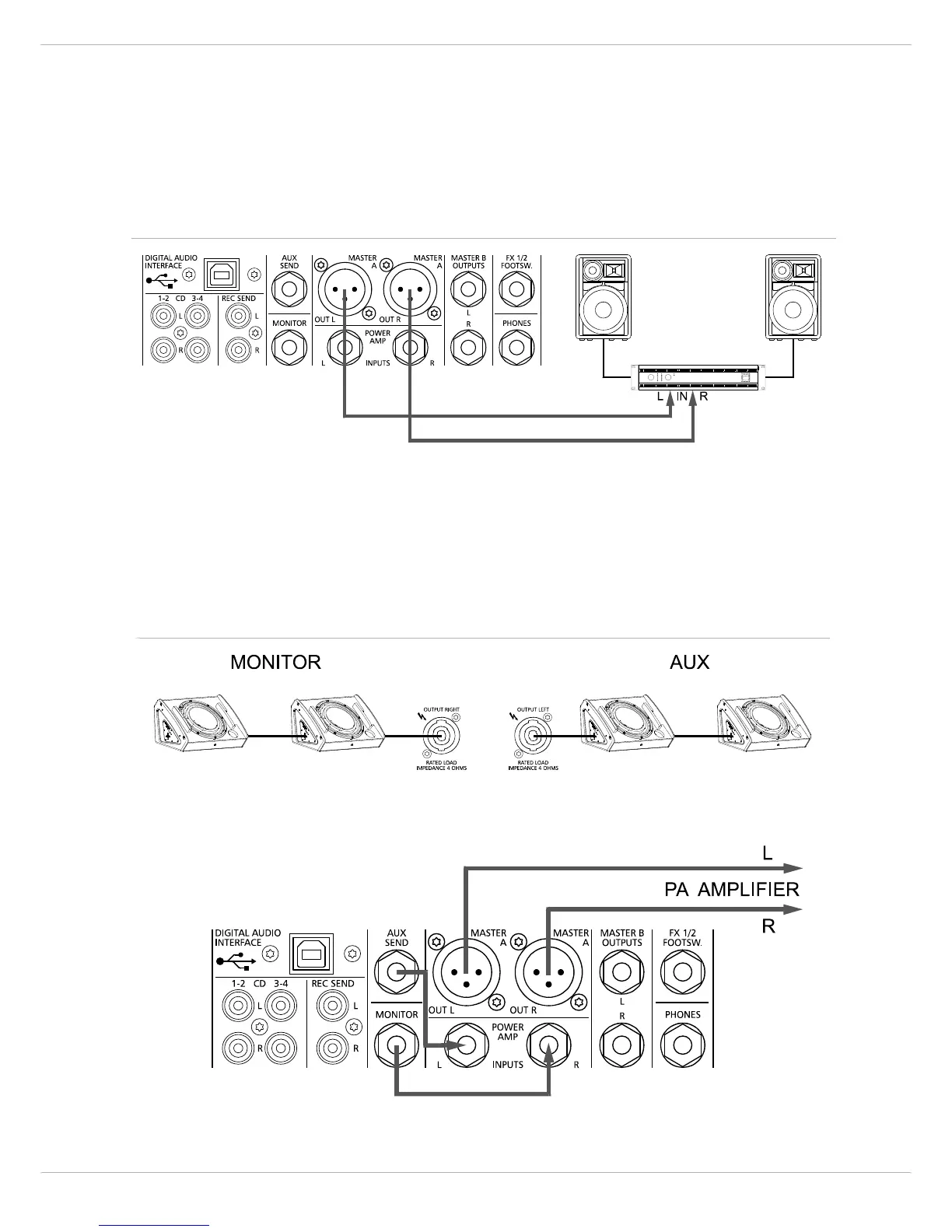

Abbildung 6-2: Anschluss eines externen Leistungsverstärkers an MASTER A OUT L/R
Abbildung 6-3: Verwendung der internen Endstufen für Monitore
