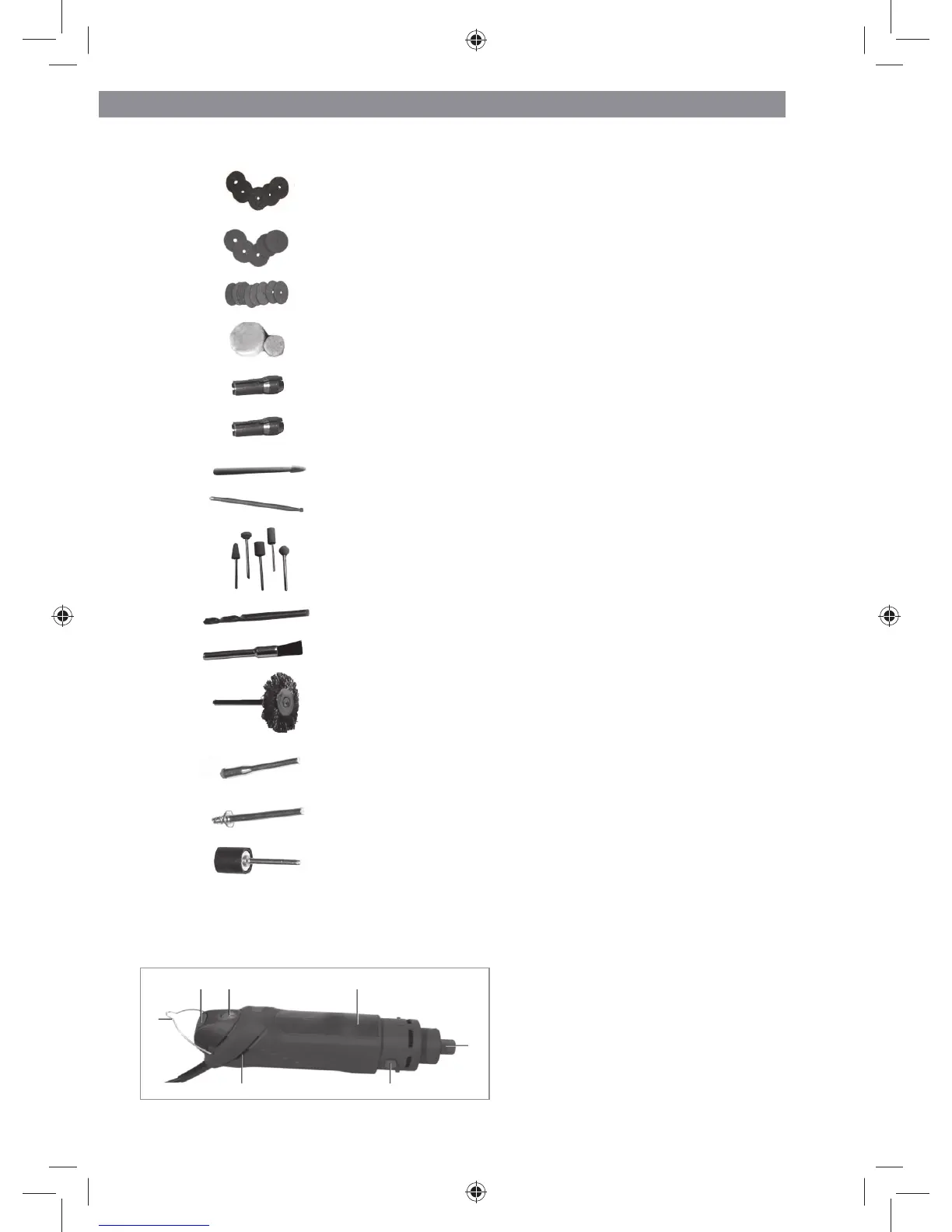

easy Maxx JD3362 - Vue Générale de Lappareil

FR 52
N° Illustration Désignation Quantité Ø
17 Disques de ponçage verts (grain fi n) 5 20 mm
18
Disques de ponçage rouges (grain
grossier)
5 20 mm
19
Disques à tronçonner 8 24 mm
20
Feutres de polissage 2
25 mm
13 mm
21
Pince de serrage (le cas échéant déjà
montée) pour les embouts 25 – 31
1 3,2 mm
22
Pince de serrage pour les embouts de
gravure 23, 24
1 2,4 mm
23 Embout de gravure (conique) 1
env.
1,4 mm
24
Embout de gravure 1 2,2 mm
25
Pointes de polissage 5
env. 8 –
10 mm
26
Forets 1 3,2 mm
27
Brosse nylon 1 5 mm
28
Brosse acier pour éliminer la rouille
(convient uniquement pour les métaux)
1 22 mm
29
Goupille fi letée
pour la fi xation des disques à tronçonner et
à poncer
1
Tige :
3,2 mm
30
Goupille de fi xation des feutres de
polissage
1
Tige :
3,2 mm
31
Rouleau de rectifi cation pour la fi xation
des manchons abrasifs
1 12,8 mm
Vue générale de l’appareil
Corps de l'appareil
a Étrier de suspension
b Interrupteur marche / arrêt
c Régulateur de régime
d Surface de préhension
e Écrou de serrage
f Blocage de l’arbre
g Fentes d'aération
a
b
c
d
e
fg
