FR 54
Montage des accessoires
ATTENTION !
• Avant de changer ou de régler un accessoire, débranchez toujours l'appareil de la
prise de courant.
• Gardez toujours propres la pince de serrage, l'écrou de serrage, les tiges des em-
bouts ainsi que tous les fi letages afi n d'assurer le bon maintien de l'embout.

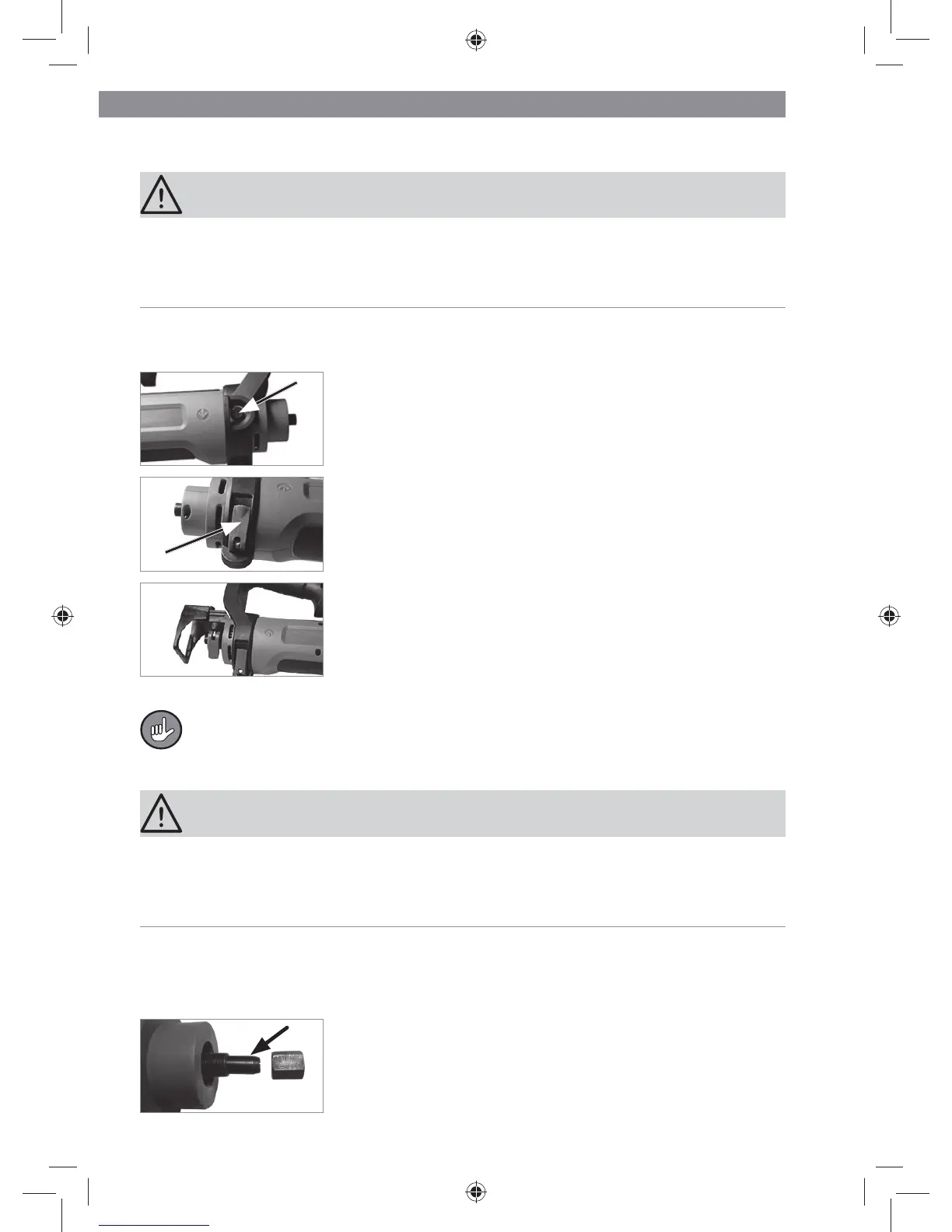

Montage de la poignée et de l'unité de détourage
1. Enlevez tous les accessoires éventuellement présents sur le corps de l'appareil (1).
2. Desserrez le levier de serrage rapide (n) de la poignée (5)
et enfoncez en butée l'anneau de serrage (m) sur le corps
de l'appareil. Assurez-vous que le blocage de l’arbre (f)
soit en place dans l'évidement de l'anneau de serrage.
3. Déplacez le levier de serrage rapide de sorte à l'enfoncer
dans l'évidement correspondant de l'anneau de serrage
afi n qu'il ne puisse pas être déclenché fortuitement en
cours de fonctionnement de l'appareil.
4. Desserrez le levier de serrage rapide (j) de l'unité de dé-
tourage (4) et enfoncez en butée l'anneau de serrage (i)
sur la terminaison effi lée du corps de l'appareil.
5. Tournez le cas échéant le levier de serrage rapide et pla-
cez-le de sorte à fi xer l'unité de détourage.
• Pour le démontage, procédez aux mêmes étapes dans l'ordre inverse.
Vous pouvez également utiliser l'unité de détourage sans monter la poignée. Ceci
est préférable pour les applications dans des endroits étroits.
Montage de la fraise sur le corps de l'appareil
AVERTISSEMENT !
• Attention, tranchants acérés ! Portez des gants lors de la mise en place ou du chan-
gement de fraise.
• Serrez l'écrou de serrage (e) uniquement une fois l'embout en place, sans quoi la
pince de serrage pourrait s'endommager.
1. Appuyez sur le blocage de l’arbre (f) puis tournez l'écrou de serrage (e) avec la
broche jusqu'à ce qu'il s'enclenche.
2. Desserrez l'écrou de serrage. Utilisez à cet effet la clé plate (6) fournie avec l'appareil.
3. Assurez-vous que la pince de serrage (7 – 9) utilisée a
les bonnes dimensions. Si nécessaire, dévissez entière-
ment l'écrou de serrage et remplacez la pince de serrage.
Revissez ensuite l'écrou de serrage, mais pas à fond.
