55 FR
Les pinces de serrage sont du même diamètre à leurs extrémités de sorte que
vous pouvez les engager par le côté que vous voulez.

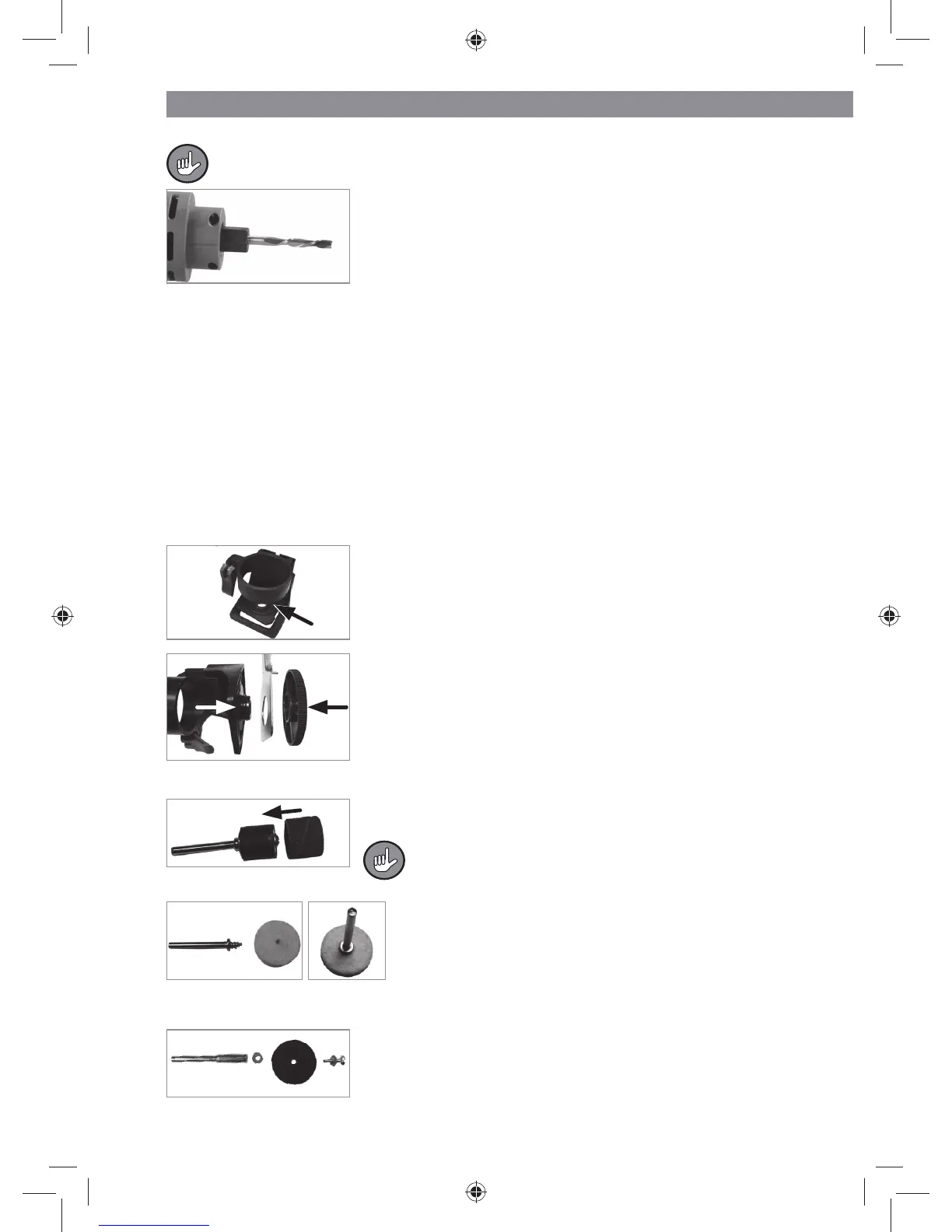

4. Insérez la tige de la fraise (11 – 13) dans la pince de ser-
rage. La moitié de la tige, soit au moins 2 cm, doit être
enfoncée dans la pince de serrage. Veillez toutefois à ce
qu'elle ne soit pas trop profondément enfoncée. Les tran-
chants acérés ne doivent pas se trouver pris dans la pince
de serrage.
5. Serrez l'écrou de serrage à l'aide de la clé plate. ATTENTION : ne faussez pas
l'écrou de serrage ! Ceci pourrait endommager la pince de serrage ou le blocage
de l'arbre.
• Pour retirer l'embout de fraisage, appuyez sur le blocage de l’arbre et desserrez
l'écrou de serrage. Retirez alors la fraise. Si elle ne vient pas facilement, tapotez
légèrement sur l'écrou de serrage jusqu'à ce qu'elle se dégage.
Montage du compas de fraisage
Le compas de fraisage (3) s'adapte sur l'unité de détourage (4).
1. Désolidarisez l'unité de détourage du corps de l'appareil.
2. Dévissez le disque plastique circulaire du compas de fraisage.
3. Placez la contre-partie carrée dans l'unité de détourage.
Celle-ci doit y trouver place très exactement. Le fi letage
est orienté vers l'extérieur.
4. Placez le compas de fraisage sur l'unité de détourage et
vissez le disque circulaire sur le fi letage. Veillez à ce que
l'unité de détourage ne soit pas bloquée et qu'elle puisse
tourner.
• Montez l'unité de détourage sur le corps de l'appareil.
Assemblage des embouts
• Placez un manchon abrasif (16) sur le rouleau de rectifi -
cation (31).
Pour retirer plus aisément le manchon abrasif du rou-
leau, faites couler de l'eau froide sur l'embout.
• Au centre du feutre de polissage (20) se trouve une
ouverture. Enfoncez jusqu'en butée dans l'ouverture
le fi letage de la goupille (30).
• Le disque de tronçonnage (19) et de ponçage (17, 18) se fi xe à la goupille (29) à
l'aide d'une vis.
1. Dévissez la vis pour la retirer par l'avant de la goupille.
Pour ce faire, utilisez le tournevis (14).
2. Retirez l'une des deux rondelles.
