3. Insérez un disque de tronçonnage ou de ponçage puis
remettez la rondelle en place.
4. Vissez la vis à l'avant de la goupille.
• Les autres embouts sont complets et n'ont pas besoin d'être assemblés.

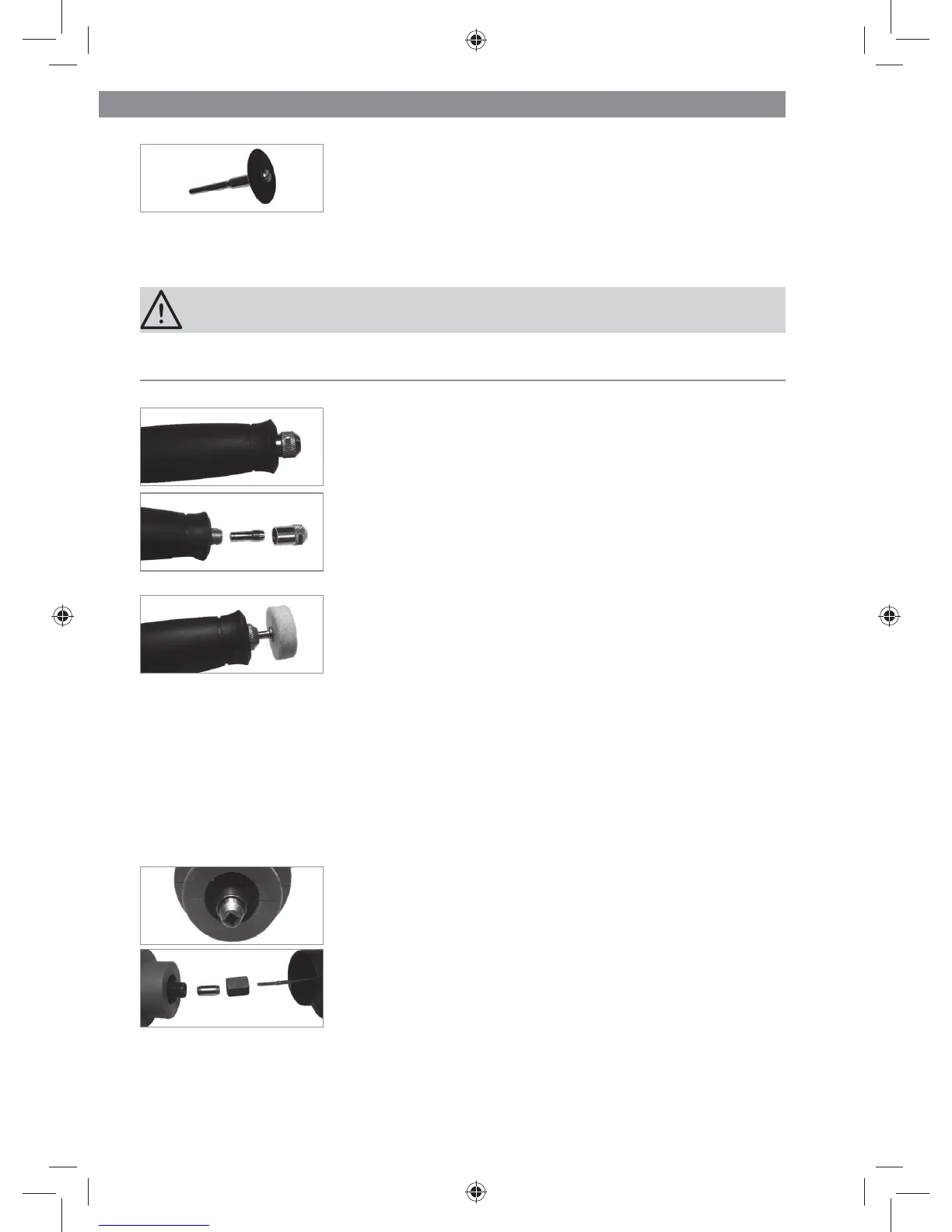

Montage des embouts sur l'arbre fl exible
ATTENTION !
• Serrez l'écrou de serrage (o) uniquement une fois l'embout en place, sans quoi la
pince de serrage (21, 22) pourrait s'endommager.
1. Repoussez la poignée (r) de l'arbre fl exible de sorte que
l'écrou de serrage (o) apparaisse.
2. Desserrez l'écrou de serrage. Utilisez à cet effet la petite
clé plate (14).
3. Assurez-vous que la pince de serrage (21, 22) utilisée a les
bonnes dimensions. Si nécessaire, dévissez entièrement
l'écrou de serrage et remplacez la pince de serrage. Insé-
rez la pince de serrage par son extrémité la plus étroite.
Revissez ensuite l'écrou de serrage, mais pas à fond.
4. Insérez la tige de l'embout désiré dans la pince de ser-
rage. La moitié de la tige, soit au moins 2 cm, doit être
enfoncée dans la pince de serrage. Veillez toutefois à ce
qu'elle ne soit pas trop profondément enfoncée. Les tran-
chants acérés ne doivent pas se trouver pris dans la pince
de serrage.
5. Serrez l'écrou de serrage à l'aide de la clé plate. ATTENTION : ne faussez pas
l'écrou afi n d'éviter tout dommage.
• Pour retirer l'embout, repoussez la poignée de l'arbre fl exible et desserrez l'écrou de
serrage. Retirez maintenant l'embout.
Montage de l'arbre fl exible sur l'appareil
1. Enlevez tous les accessoires éventuellement présents sur l'appareil.
2. Contrôlez que le mandrin (10) à l'alésage carré est en
place. Si tel n'est pas le cas, dévissez l'écrou de serrage
(e) à l'aide de la clé plate (6) fournie, insérez le mandrin et
revissez l'écrou.
3. Desserrez le levier de serrage rapide (q) de l'arbre fl exible
(2) et enfoncez en butée l'anneau de serrage (p) sur la
terminaison effi lée du corps de l'appareil.
4. Tournez le cas échéant le levier de serrage rapide et pla-
cez-le de sorte à fi xer l'arbre fl exible.
• Pour le démontage, procédez aux mêmes étapes dans l'ordre inverse. Si le mandrin
ne vient pas facilement, tapotez légèrement sur le fi letage jusqu'à ce qu'il se dégage.
