75 NL

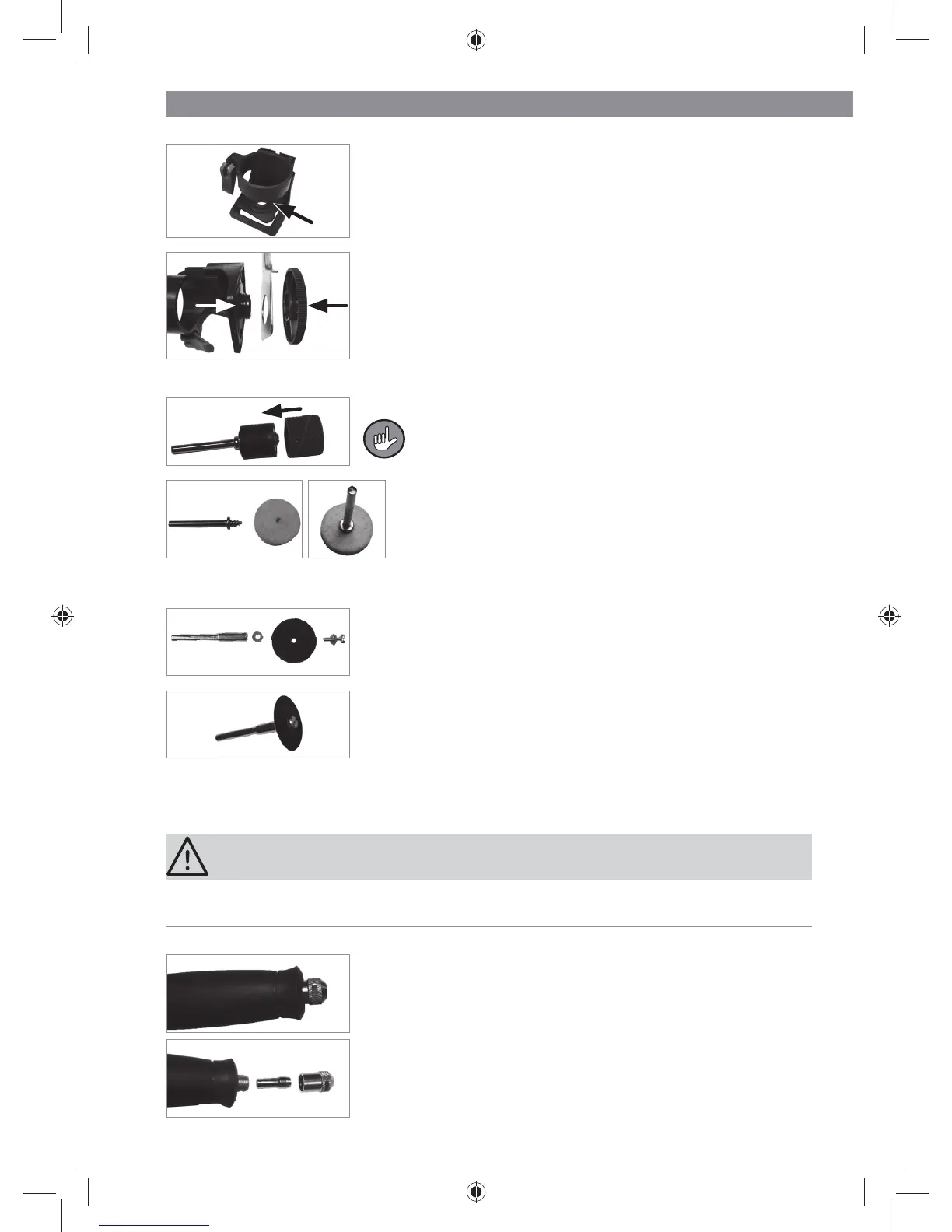

3. Plaats het hoekige tegenstuk in de kantenfreeseenheid.
Hij moet nauwkeurig worden verzonken. Het schroefdraad
wijst naar buiten.
4. Plaats de freescirkel tegen de kantenfreeseenheid en
schroef de ronde schijf op het schroefdraad. Let erop dat
de kantenfreeseenheid niet scheef is en zich laat draaien.
• Breng de kantenfreeseenheid aan op het motorblok (zie
boven).
Opnames in elkaar zetten
• Steek een slijphuls (16) op de slijpwals (31).
Voor een eenvoudiger aftrekken van de slijphuls van
de wals, houdt u de opname onder koud water.
• In het midden van het polijstvilt (20) bevindt zich een
opening. Draai het schroefdraad van de pen (30) tot
de aanslag in de opening.
• De doorslijp- (19) en slijpschijf (17, 18) wordt aan de pen (29) met een schroef be-
vestigd:
1. Draai de schroef uit de voorzijde van de pen eruit. Ge-
bruik daartoe de schroevendraaier (14).
2. Trek een van de beide vulringen eraf.
3. Plaats een doorslijp- of slijpschijf en vervolgens weer
de vulring.
4. Draai de schroef in de voorzijde van de pen.
• De overige opnames zijn volledig en hoeven niet in elkaar te worden gezet.
Opnames aan de fl exibele as monteren
OPGELET!
• Trek de spanmoer (o) alleen aan bij gemonteerde opname. De spantang (21, 22) zou
anders beschadigd kunnen raken.
1. Schuif de greep (r) van de fl exibele as terug zodat de
spanmoer (o) tevoorschijn komt.
2. Draai de spanmoer los. Gebruik daartoe de kleine muil-
sleutel (14).
3. Zorg ervoor dat een spantang (21, 22) met de juiste maat
wordt gebruikt. Indien noodzakelijk, schroef de spanmoer
er volledig af en verwissel de spantang. Plaats daarbij de
spantang met het smalle uiteinde vooraan. Schroef de
spanmoer er vervolgens weer op, maar niet vast.
