2. Instalación
Funcionamiento del módulo HotSwap MBP
Puesta en servicio del SAI con el módulo HotSwap MBP:
1 – Comprobar que el SAI esté correctamente conectado al módulo HotSwap MBP.
2 – Colocar el conmutador (53) en posición Normal.
3 – Poner en marcha el SAI pulsando el botón Marcha/Parada (24) en la cara delantera del SAI.
Los equipos están siendo alimentados ya por el SAI.
El indicador luminoso (51) "UPS ON - OK to switch" se enciende en el módulo HotSwap MBP.
Test del módulo HotSwap MBP
1 – Colocar el conmutador (53) en posición Bypass y comprobar que los equipos sigan estando alimentados.
2 – Volver a poner el conmutador (53) en posición Normal.

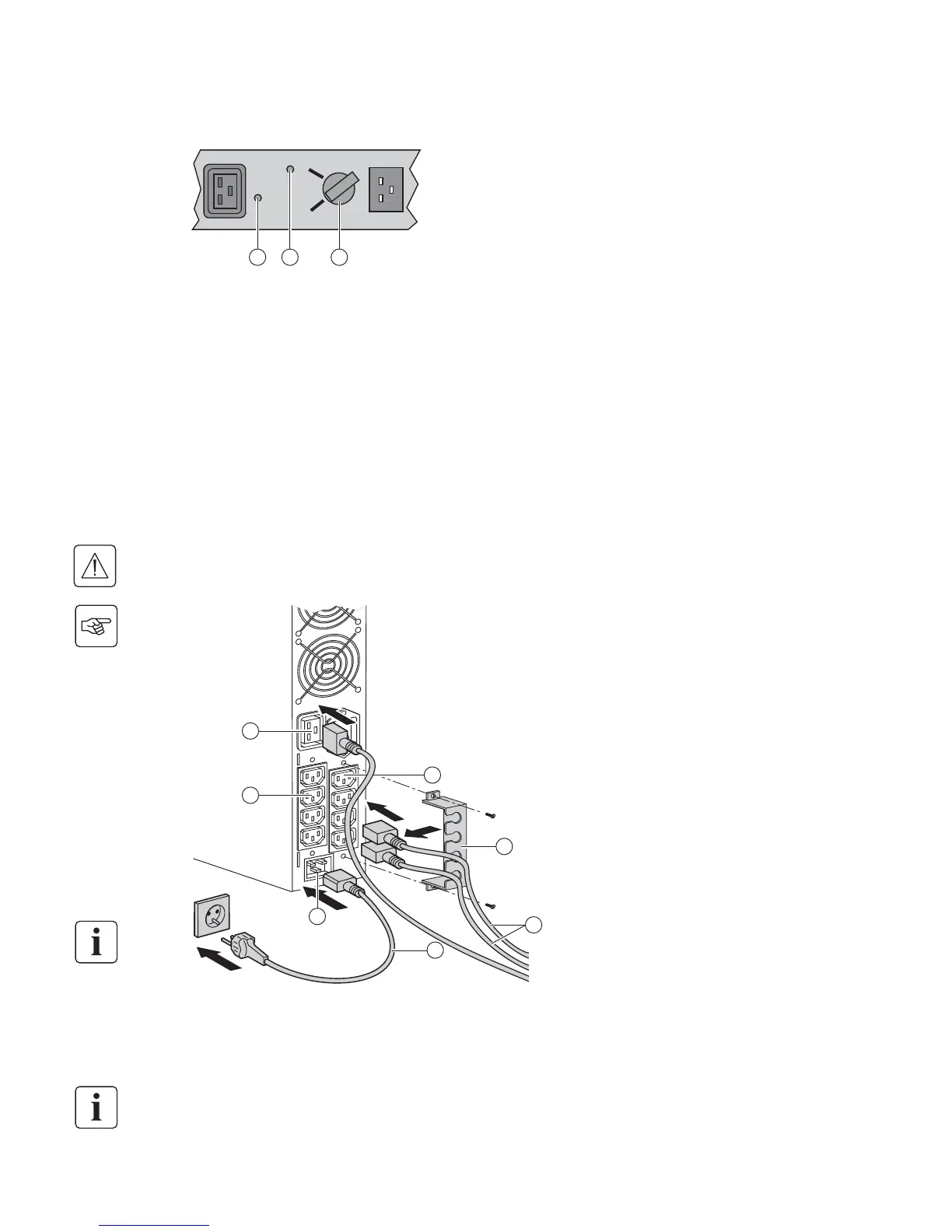

2.7 Conexión de un SAI sin módulo FlexPDU o HotSwap MBP
El módulo HotSwap MBP utiliza un
conmutador rotativo (53) de 2 posiciones:
Normal: los equipos están siendo
alimentados por el SAI.
Bypass: los equipos están siendo
alimentados por la red eléctrica.
Comprobar que las indicaciones señaladas en la placa de identificación situada en la parte trasera del aparato
correspondan a la red eléctrica de alimentación y al consumo eléctrico real de los equipos.
1 - Evolution S 1250 / S 1750 / 2000:
conectar la toma de entrada (10) del SAI a
la red eléctrica por medio del cordón de
alimentación del equipo que se va a
proteger.
Evolution S 2500 / S 3000: conectar el
cordón de alimentación (31) suministrado
(250V - 16A) a la toma (10), luego a la toma
de la red eléctrica de alimentación.
2 – Conectar los equipos al SAI por medio
de los cables (32).
Conectar, preferentemente, los equipos
prioritarios a las 4 tomas (9) y los equipos
no prioritarios a las 4 tomas (8)
programables por pares (1 y 2).
Para los modelos Evolution S 2500 / S
3000, conectar los equipos de mayor
potencia a la toma (7) que puede
suministrar una corriente de 16A.
Para poder programar la desconexión de
las tomas (8) mientras la batería funciona
en modo autónomo y optimizar así la
duración de esa autonomía, será
necesario tener acceso al software de
comunicación EATONs.
3 – Sujetar los cables de conexionado
fijando el sistema de mantenimiento de
los cables (35).
Nota: el aparato recarga su batería al ser conectado a la red eléctrica, incluso sin pulsar el botón (24).
Tras la primera puesta en tensión, se necesitarán al menos 8 horas para que la batería pueda suministrar la
autonomía nominal.
By-pass
Normal
UPS ON - OK to switch
BY PASS SWITCH
51
52 53
10
8
9
31
32
35
7
