34008236DE/AC - Page 12
2. Aufstellung und Installation
Funktionsweise des HotSwap-MBP-Moduls
Einschalten der USV bei Verwendung des HotSwap-MBP-Moduls:
1 - Korrekten Anschluss der USV an das HotSwap-MBP-Modul überprüfen.
2 - Drehschalter (53) in die Stellung "Normal" bringen.
3 - USV durch Betätigung der EIN/AUS-Taste (24) an der Frontseite des Geräts einschalten.
Die Verbraucher werden über die USV versorgt.
Die LED (51) "UPS ON - OK to switch" am HotSwap-MBP-Modul leuchtet auf.
Funktionstest des HotSwap-MBP-Moduls.
1 - Schalter (53) in die Stellung "By-pass" bringen und überprüfen, dass die Verbraucher weiter versorgt werden.
2 - Drehschalter (53) erneut in die Stellung "Normal" zurückstellen.
2.7 USV-Anschluss ohne FlexPDU- und oder HotSwap-MBP-Modul

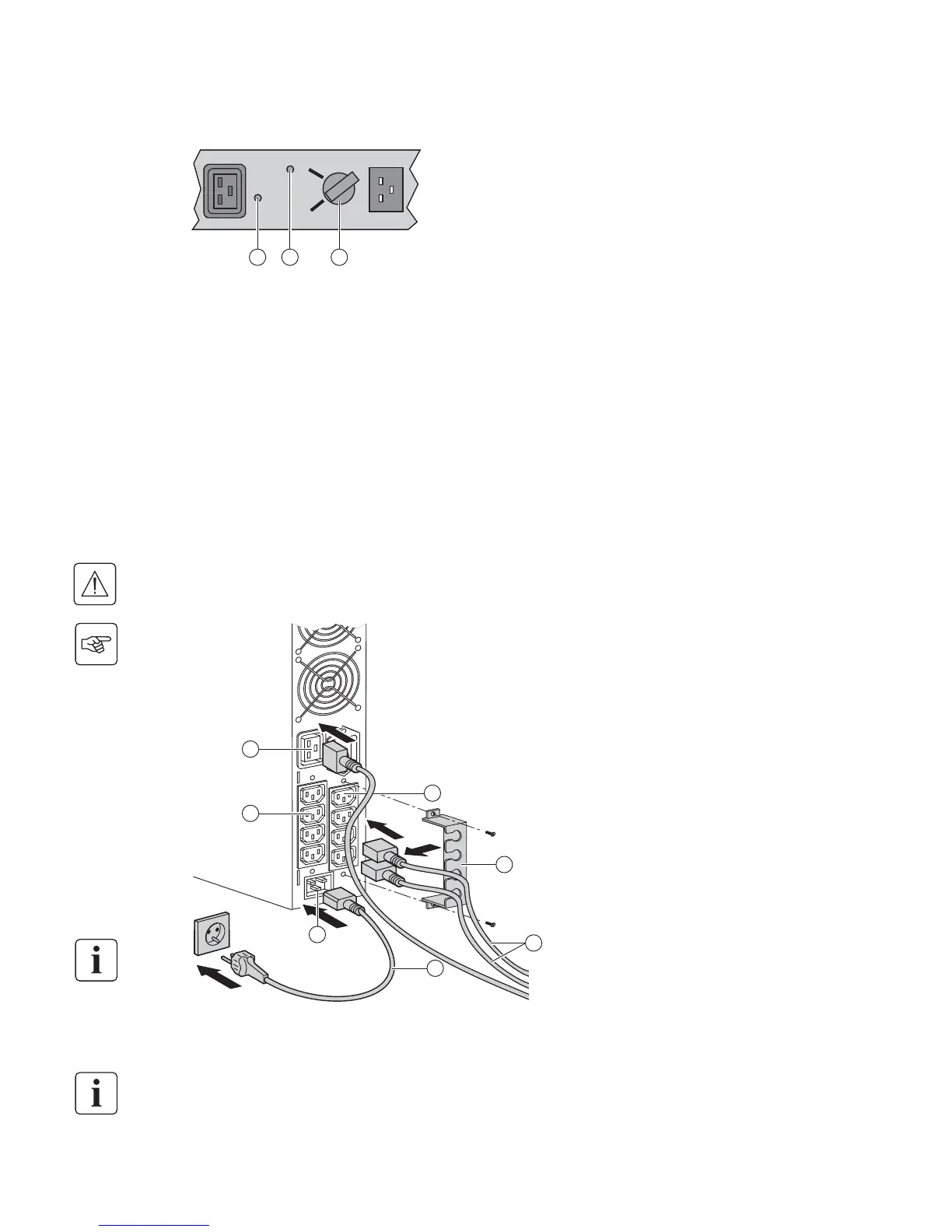

An der Rückseite des HotSwap-MBP-
Moduls befindet sich ein Drehschalter (53)
mit 2 Schaltstellungen:
Stellung Normal: Die
Verbraucherversorgung erfolgt über die
USV.
Stellung By-pass: Die
Verbraucherversorgung erfolgt aus dem
Einspeisenetz.
Kenndaten auf dem Typenschild (siehe Geräte-Rückseite) hinsichtlich Übereinstimmung mit den vorhandenen
Netzparametern und der Leistungsaufnahme aller angeschlossenen Verbraucher überprüfen.
1 - Evolution S 1250 / S 1750 / 2000:
Eingangssteckdose (10) der USV über das
Netzkabel des zu schützenden Gerätes mit
dem Versorgungsnetz verbinden.
Evolution S 2500 / S 3000: Mitgeliefertes
Netzkabel (31) (250V - 16A) in die
Gerätesteckdose (10) der USV und dann in
die Netzsteckdose einstecken.
2 - Verbraucher mit Hilfe der
Anschlusskabel (32) an die USV
anschließen.
Verbraucher mit hoher Priorität
vorzugsweise an die 4 Steckdosen (9) und
weniger wichtige Verbraucher an die 4
paarweise programmierbaren Steckdosen
(8) (Gruppe 1/Gruppe 2) anschließen.
Bei den Modellen Evolution S 2500 / S
3000 Verbraucher mit hoher Nennleistung
an die 16A-Steckdose (7) anschließen.
Um den Abwurf der Steckdosen (8) im
Batterietrieb zu programmieren und so die
Nutzung der Autonomiereserve zu
optimieren, wird die mitgelieferte USV-
Software benötigt.
3 - Verriegelungsabdeckungen (35) für
Verbraucher-Anschlusskabel anbringen.
Hinweis: Die Aufladung der Batterie beginnt sofort nach dem Netzanschluss der USV, selbst wenn die EIN/AUS-Taste
(24) noch nicht betätigt wurde.
Nach dem erstmaligen Netzanschluss der USV benötigt das Gerät eine Ladezeit von mindestens 8 Stunden, um die
volle Autonomiezeit der Batterie zur Verfügung zu stellen.
