34008236DE/AC - Page 7
1. Ansichten und Beschreibung

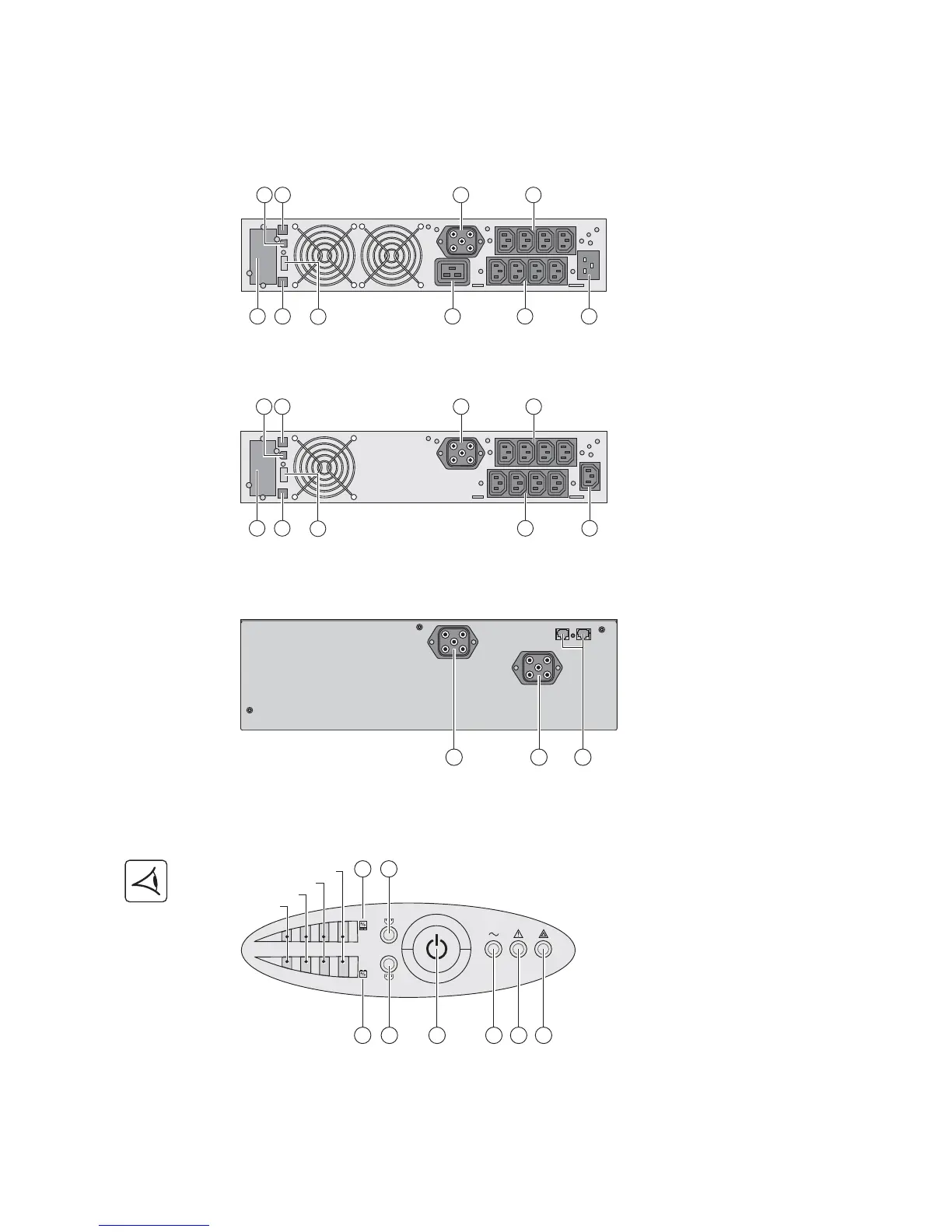

1.2 Rückansicht
Evolution S 2500 / S 3000
Evolution S EXB (Batterie-Erweiterungsmodul)
1.3 Bedien- und Anzeigefeld
(1) USB-Schnittstelle
(2) RS232-Schnittstelle
(3) Stecker zur automatischen Erkennung
eines externen Batteriemoduls
(4) Steckplatz für optionale
Kommunikationskarte.
(5) Steckverbinder für EIN/AUS-
Fernbetätigung oder NOT-AUS.
(6) Steckverbinder zum Anschluss eines
externen Batteriemoduls (außer Evolution
2000)
(7) 16A-Ausgangssteckdose
(8) 2 Gruppen mit je 2 programmierbaren
Ausgangssteckdosen
(9) Gruppe mit 4 normalen
Ausgangssteckdosen
(10) Netzanschluss
Evolution S 1250 / S 1750 / 2000
(12) Steckverbinder zum Anschluss an
USV oder weitere Batteriemodule
(13) Stecker zur automatischen Erkennung
des externen Batteriemoduls
(20) Balkenanzeige Auslastungsgrad
(21) Balkenanzeige Batterieladezustand
(22) Programmierbare Steckdosengruppe
1 an Spannung
(23) Programmierbare Steckdosengruppe
2 an Spannung
(24) EIN/AUS-Taster (ON/OFF) mit LED zur
Freischaltung/Trennung der
Ausgangssteckdosen
(25) LED "Verbraucher geschützt"
(26) LED "Störung - eingeschränkter
Betrieb"
(27) LED "Verbraucher nicht geschützt"
21
3 7
8
9 104
5
6
21
3
8
94
5
6
10
1312 12
1
2
22
23 24 25 26 27
20
21
0-25%
26-50%
51-75%
76-100%
