1. Beschrijving

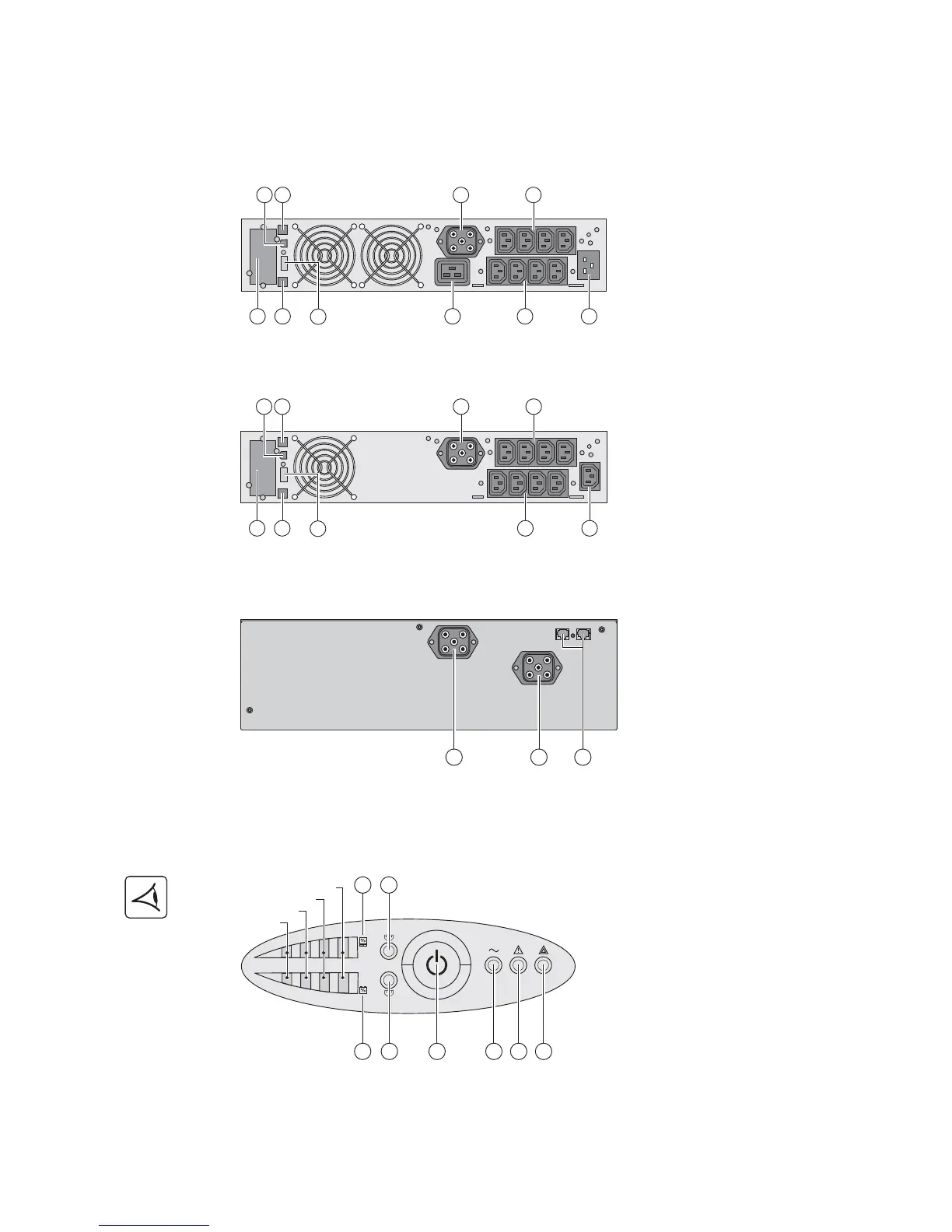

1.2 Achterkant
Evolution S 2500 / S 3000
Evolution S EXB (optionele accumodule)
1.3 Bedieningspaneel
(1) USB-communicatiepoort
(2) RS232-communicatiepoort
(3) Connector voor automatische
herkenning van een extra accumodule
(4) Plaats voor optionele
communicatiekaart.
(5) Connector voor aansluiting van een
Remote On/Off of een noodstop.
(6) Connector voor aansluiting van een
extra accumodule (behalve Evolution
2000)
(7) 16A-contactdoos voor het aansluiten
van apparatuur
(8) 2 groepen van 2 instelbare
contactdozen voor het aansluiten van
apparatuur
(9) Groep van 4 contactdozen voor het
aansluiten van apparatuur
(10) Aansluiting voor het elektrische
voedingsnet
Evolution S 1250 / S 1750 / 2000
(12) Connectoren voor het aansluiten van
de accumodules (op de UPS of de andere
accumodules)
(13) Connectoren voor automatische
herkenning van accumodules
(20) LEDbalk indicator van het opgenomen
vermogen aan de uitgang
(21) LEDbalk indicator van het laadniveau
van de accu
(22) Instelbare contactdozen 1 worden
gevoed
(23) Instelbare contactdozen 2 worden
gevoed
(24) Verlichte On/Off-knop van de
uitgaande contactdozen
(25) Lampje beveiligde apparatuur
(26) Lampje storingsbedrijf
(27) Lampje niet-beveiligde apparatuur
21
3 7
8
9 104
5
6
21
3
8
94
5
6
10
1312 12
1
2
22
23 24 25 26 27
20
21
0-25%
26-50%
51-75%
76-100%
