Operation and maintenance of
IZM low voltage air circuit breakers
MOELLER www.moeller.net/de/support
10/09 AWB1230-1605
Effective October 2009
Table 2. Basic Circuit Breaker Weights
IZM Product Typecoding
Weights (kg)
Fixed Drawout
3-Pole 4-Pole 3-Pole 4-Pole
IZM91B…06… IZMX16B…06… 15.23 20.14 38.65 47.17
IZM91B…08… IZMX16B…08… 15.23 20.14 38.65 47.17
IZM91B…10… IZMX16B…10… 15.23 20.14 38.65 47.17
IZM91B…12… IZMX16B…12… 15.23 20.14 38.65 47.17
IZM91B…16… IZMX16B…16… 15.23 20.14 38.65 47.17
IZM91N…06… IZMX16N…06… 15.23 20.14 38.65 47.17
IZM91N…08… IZMX16N…08… 15.23 20.14 38.65 47.17
IZM91N…10… IZMX16N…10… 15.23 20.14 38.65 47.17
IZM91N…12… IZMX16N…12… 15.23 20.14 38.65 47.17
IZM91N…16… IZMX16N…16… 15.23 20.14 38.65 47.17
IZM91H…06… IZMX16H…06… 15.23 20.14 38.65 47.17
IZM91H…08… IZMX16H…08… 15.23 20.14 38.65 47.17
IZM91H…10… IZMX16H…10… 15.23 20.14 38.65 47.17
IZM91H…12… IZMX16H…12… 15.23 20.14 38.65 47.17
IZM91H…16… IZMX16H…16… 15.23 20.14 38.65 47.17
IZM95B…20… IZMX40B…20… 15.23 20.14 38.65 47.17
IZM95B…25… IZMX40B…25… 15.23 20.14 38.65 47.17
IZM95B…32… IZMX40B…32… 15.23 20.14 38.65 47.17
IZM95B…40… IZMX40B…40… 15.23 20.14 38.65 47.17
IZM95N…20… IZMX40N…20… 15.23 20.14 38.65 47.17
IZM95N…25… IZMX40N…25… 15.23 20.14 38.65 47.17
IZM95N…32… IZMX40N…32… 15.23 20.14 38.65 47.17
IZM95N…40… IZMX40N…40… 15.23 20.14 38.65 47.17
IZM95H…20… IZMX40H…20… 15.23 20.14 38.65 47.17
IZM95H…25… IZMX40H…25… 15.23 20.14 38.65 47.17
IZM95H…32… IZMX40H…32… 15.23 20.14 38.65 47.17
IZM95H…40… IZMX40H…40… 15.23 20.14 38.65 47.17
IZM93B…08… IZM20B…08… 43.00 54.00 48.00 62.00
IZM93B…10… IZM20B…10… 43.00 54.00 48.00 62.00
IZM93B…12… IZM20B…12… 43.00 54.00 48.00 62.00
IZM93B…16… IZM20B…16… 43.00 54.00 48.00 62.00
IZM93B…20… IZM20B…20… 43.00 54.00 48.00 62.00
IZM93N…08… IZM20N…08… 43.00 54.00 48.00 62.00
IZM93N…10… IZM20N…10… 43.00 54.00 48.00 62.00
IZM93N…12… IZM20N…12… 43.00 54.00 48.00 62.00
IZM93N…16… IZM20N…16… 43.00 54.00 48.00 62.00
IZM93N…20… IZM20N…20… 43.00 54.00 48.00 62.00
IZM97B…08… IZM32B…08… 58.00 72.00 70.00 88.00
IZM97B…10… IZM32B…10… 58.00 72.00 70.00 88.00
IZM97B…12… IZM32B…12… 58.00 72.00 70.00 88.00
IZM97B…16… IZM32B…16… 58.00 72.00 70.00 88.00
IZM97B…20… IZM32B…20… 63.00 78.00 75.00 94.00
IZM97B…25… IZM32B…25… 68.00 86.00 86.00 112.00
IZM97B…32… IZM32B…32… 68.00 86.00 86.00 112.00
IZM97N…08… IZM32N…08… 68.00 86.00 80.00 102.00
Basic Circuit Breaker Weights (continued)
IZM Product Typecoding
Weights (kg)
Fixed Drawout
3-Pole 4-Pole 3-Pole 4-Pole
IZM97N…10… IZM32N…10… 68.00 86.00 80.00 102.00
IZM97N…12… IZM32N…12… 68.00 86.00 80.00 102.00
IZM97N…16… IZM32N…16… 68.00 86.00 80.00 102.00
IZM97N…20… IZM32N…20… 68.00 86.00 80.00 102.00
IZM97N…25… IZM32N…25… 70.00 89.00 88.00 115.00
IZM97N…32… IZM32N…32… 70.00 89.00 88.00 115.00
IZM97H…08… IZM32H…08… 68.00 86.00 80.00 102.00
IZM97H…10… IZM32H…10… 68.00 86.00 80.00 102.00
IZM97H…12… IZM32H…12… 68.00 86.00 80.00 102.00
IZM97H…16… IZM32H…16… 68.00 86.00 80.00 102.00
IZM97H…20… IZM32H…20… 68.00 86.00 80.00 102.00
IZM97H…25… IZM32H…25… 70.00 89.00 88.00 115.00
IZM97H…32… IZM32H…32… 70.00 89.00 88.00 115.00
IZM97S… IZM32S… 70.00 89.00 88.00 115.00
IZM97B…40… IZME40B…40… 107.50 144.70 138.80 166.00
IZM97N…40… IZME40N…40… 107.50 144.70 138.80 166.00
IZM97H…40… IZME40H…40… 107.50 144.70 138.80 166.00
IZM40N…40… IZM40N…40… 83.00 105.00 98.00 121.00
IZM40H…40… IZM40H…40… 83.00 105.00 98.00 121.00
IZM99N…40… IZM63N…40… 107.50 144.70 138.80 166.00
IZM99N…50… IZM63N…50… 125.20 163.30 157.40 200.00
IZM99N…63… IZM63N…63… 125.20 163.30 157.40 200.00
IZM99H…40… IZM63H…40… 107.50 144.70 138.80 166.00
IZM99H…50… IZM63H…50… 125.20 163.30 157.40 200.00
IZM99H…63… IZM63H…63… 125.20 163.30 157.40 200.00

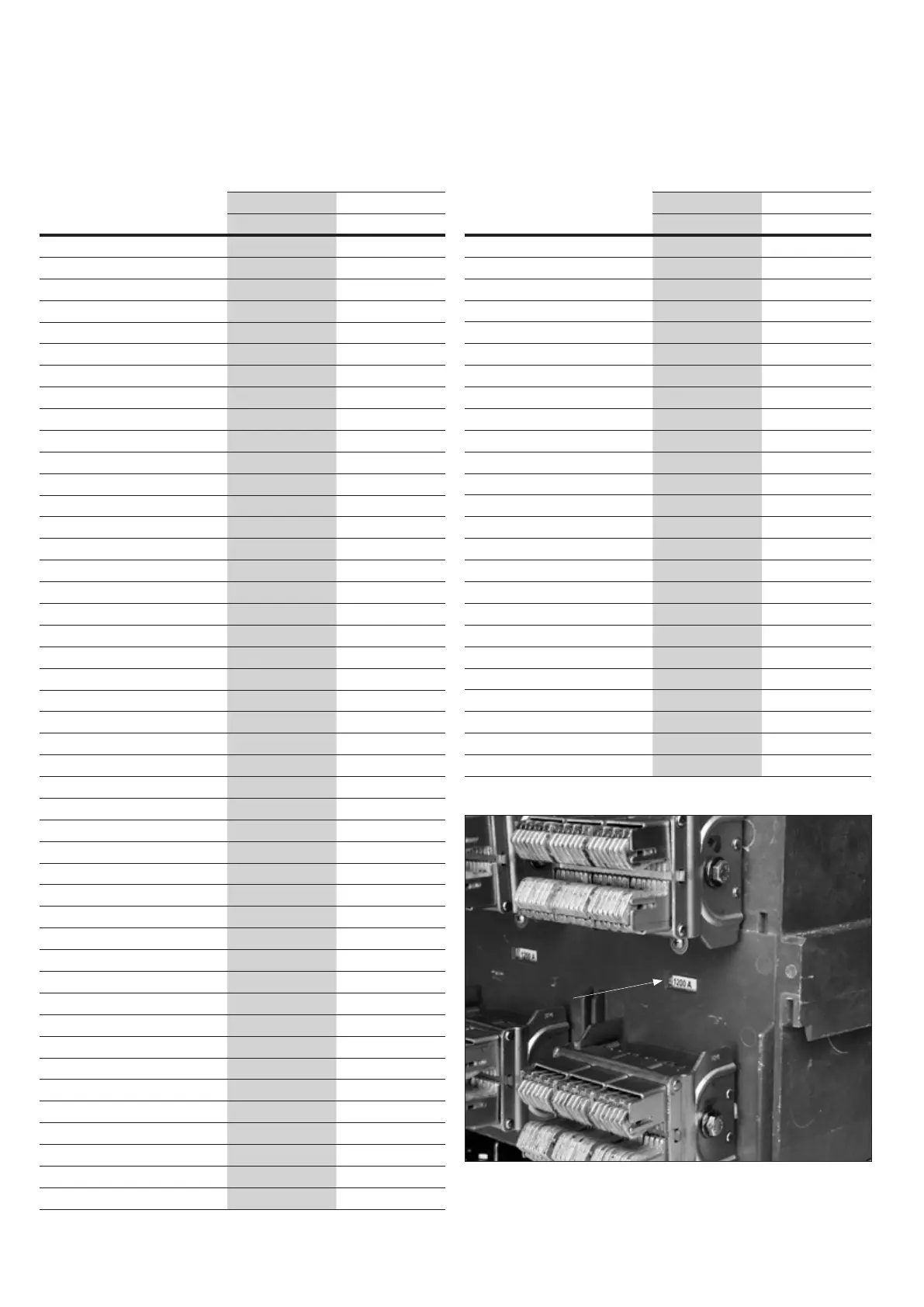

Figure 4. Rear View Showing Current Sensor Rating Through
Viewing Window
