32

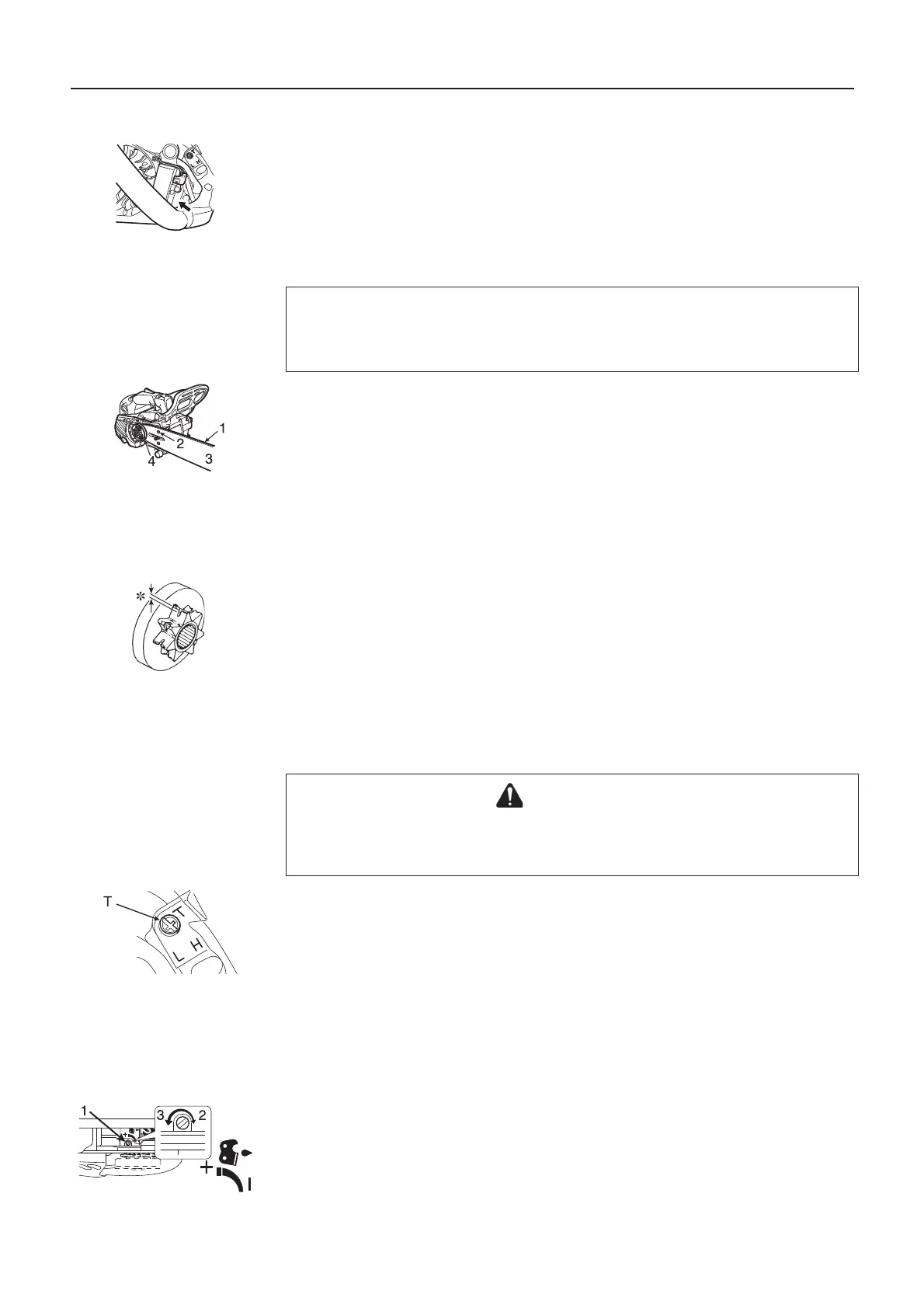

Zylinderrippen (Kühlsystem)
Überprüfen Sie in regelmäßigen Abständen.
Verstopfte Kühlrippen haben eine schlechte Motorkühlung zur Folge.
Beseitigen Sie Schmutz und Staub zwischen den Kühlrippen, damit die Kühlluft
ungehindert zirkulieren kann.
Führungsschiene
1. Nut 2. Ölbohrung 3. Führungsschiene 4. Kettenrad
Vor dem Gebrauch reinigen.
- Beispiel: Reinigen Sie die an der Führungsschiene befindliche Nut mit einem kleinen
Schraubendreher.
- Reinigen Sie die Ölbohrungen mit einem Draht.
Kehren Sie die Führungsschiene von Zeit zu Zeit um.
Überprüfen Sie Zahnrad und Kupplung, und reinigen Sie vor der Montage der
Führungsschiene den Bereich um die Schiene.
Bei Verschleiß austauschen.
Kettenrad / Kupplungsglocke
∗ Abgenutzt: 0,5 mm
Durch ein beschädigtes Kettenrad wird eine Sägekette beschädigt bzw. sie verschleißt
vorzeitig.
- Wenn das Kettenrad abgenutzt ist (0,5 mm oder mehr), muss es ausgetauscht werden.
Überprüfen Sie das Kettenrad beim Montieren einer neuen Kette.
Bei Verschleiß austauschen.
Prüfen, ob sich die Kupplungsglocke frei und sauber dreht.
Falls nicht, beauftragen Sie Ihren Händler mit der Reparatur.
Vergaser
T: Leerlaufanschlagschraube
Justieren Sie den Vergaser nur, wenn es absolut erforderlich ist.
So justieren Sie den Vergaser:
- Lassen Sie den Motor an und mit hoher Leerlaufdrehzahl warm laufen.
- Drehen Sie die Leerlaufanschlagschraube (T) gegen den Uhrzeigersinn, bis die
Sägekette stoppt.
- Drehen Sie danach die Leerlaufanschlagschraube (T) eine weitere 1/2 Umdrehung
gegen den Uhrzeigersinn.
- Geben Sie erneut Vollgas, um den gleichmäßigen Drehzahlanstieg aus dem Leerlauf auf
Höchstdrehzahl zu prüfen.
Automatische Ölpumpe
1. Öleinstellschraube 2. Verringern (Zu) 3. Erhöhen (Auf)
Das Abgabevolumen der automatischen Ölpumpe ist werkseitig auf 7 mL/min bei ca.
7000 U/min eingestellt.
- Zur Erhöhung des Abgabevolumens drehen Sie die Einstellschraube gegen den
Uhrzeigersinn. Wenn die Schraube am Anschlag ist, ist die maximale Abgabemenge
erreicht. (13 mL/min bei 7000 U/min)
- Drehen Sie die Einstellschraube nicht über die Maximal- oder Minimalstellung hinaus.
HINWEIS
Ersetzen Sie die Führungsschiene oder die Sägekette nur durch Teile, die von ECHO
zugelassen sind.
VORSICHT
Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich die Sägekette beim
Starten nicht dreht.
Wenden Sie sich bei Problemen mit dem Vergaser an Ihren Händler.
