Assemblage

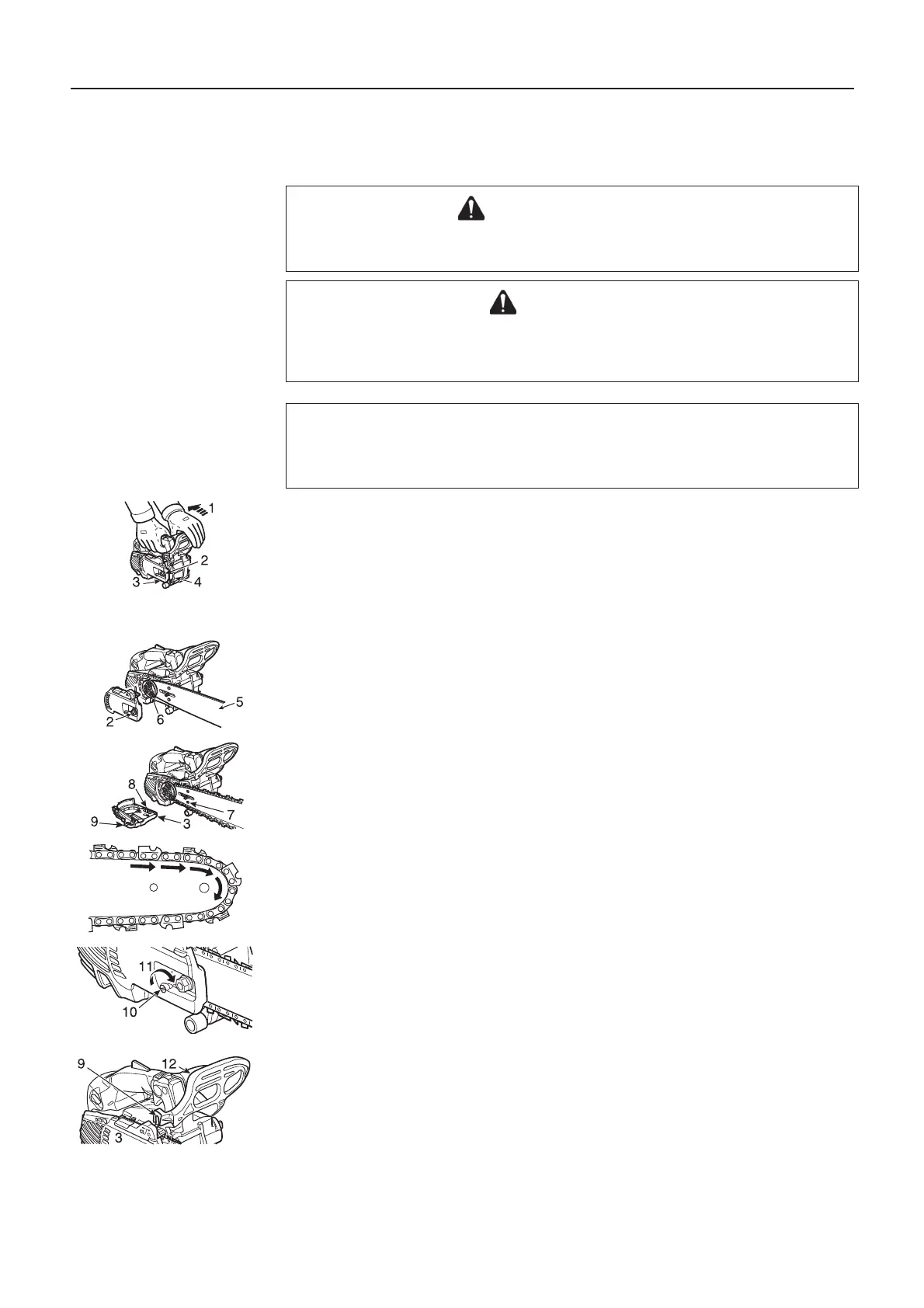

Montage du guide-chaîne et de la chaîne
1. Desserrer le frein de chaîne.
2. Écrou
3. Carter d'embrayage
4. Griffe d'abattage ; option (référence C304-000000)
Monter la chaîne et le guide-chaîne comme suit.
 Desserrer l'écrou et enlever le carter d'embrayage.
 Monter le guide-chaîne et le faire glisser vers l'embrayage pour faciliter l'installation de
la chaîne.
5. Guide-chaîne
6. Embrayage
7. Trou du guide-chaîne
8. Axe de réglage de tension
9. Connecteur de frein
 Monter la chaîne comme indiqué.
(S'assurer que les dents sont orientées dans le bon sens.)
10. Tendeur
11. Sens de tension de la chaîne
 Desserrer le frein de chaîne, puis installer le carter d'embrayage en le positionnant sur
le goujon du guide-chaîne.
Serrer l'écrou à la main.
S'assurer que le tendeur de chaîne est correctement en place dans le trou du guide-chaîne.
12. Protège-main avant (levier de frein)
 Aligner le connecteur de frein du carter d'embrayage sur la rainure située du côté du pro-
tège-main avant.
AVERTISSEMENT
Pour votre sécurité, toujours arrêter le moteur avant d'effectuer les opérations
suivantes.
ATTENTION
1. Tous les réglages doivent être effectués à froid.
2. Toujours porter des gants pour travailler sur la chaîne.
3. Ne pas utiliser de chaîne desserrée.
REMARQUE
Amener le levier de frein de chaîne (protège-main avant, connecteur de frein) à fond vers
l'arrière avant de retirer le carter d'embrayage ou de l'installer sur la tronçonneuse.
