10
Prima di iniziare

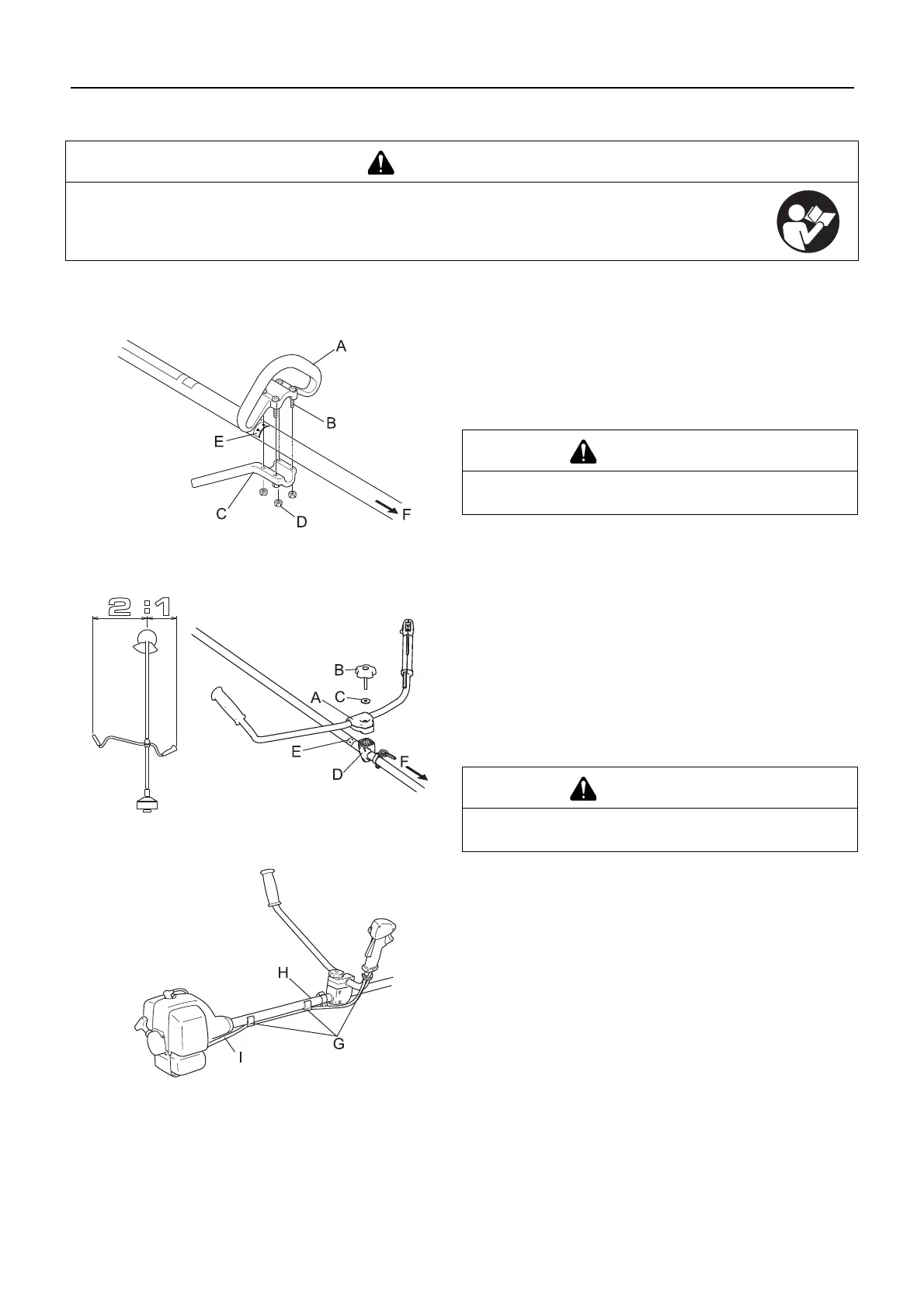

Montaggio
Versione con impugnatura ad anello
Montaggio dell'impugnatura ad anello
Assemblare l'impugnatura ad anello (A) e il supporto (C) sul grup-
po albero motore.
Collocare l'impugnatura in una posizione comoda e serrare i bul-
loni (B).
Versione con impugnatura a U
Montaggio dell'impugnatura a U
1. Montare il supporto di montaggio (superiore) (A) del manu-
brio nel supporto di montaggio (inferiore) (D) del manubrio e
fissare il manubrio serrando leggermente il bullone di mon-
taggio (8 mm) (B).
2. Regolare l’inclinazione del manubrio in posizione adeguata
(comoda per il lavoro) e serrare a fondo il bullone di montag-
gio.
C: Rondella
E: Freccia
F: Al motore
3. Per evitare che il filo del cavo dell'acceleratore (I) si allenti,
fissarlo all'albero (H) (2 punti) e all'impugnatura a U destra
(1 punto) con i fermi di fissaggio (G).
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
E: Freccia F: Al motore
ATTENZIONE
Installare l’impugnatura sul lato motore, operando in
corrispondenza del contrassegno a forma di freccia.
ATTENZIONE
Montare l'impugnatura in modo da non nascondere
nessuna delle decalcomanie.
