11
Prima di iniziare
K: Dadi

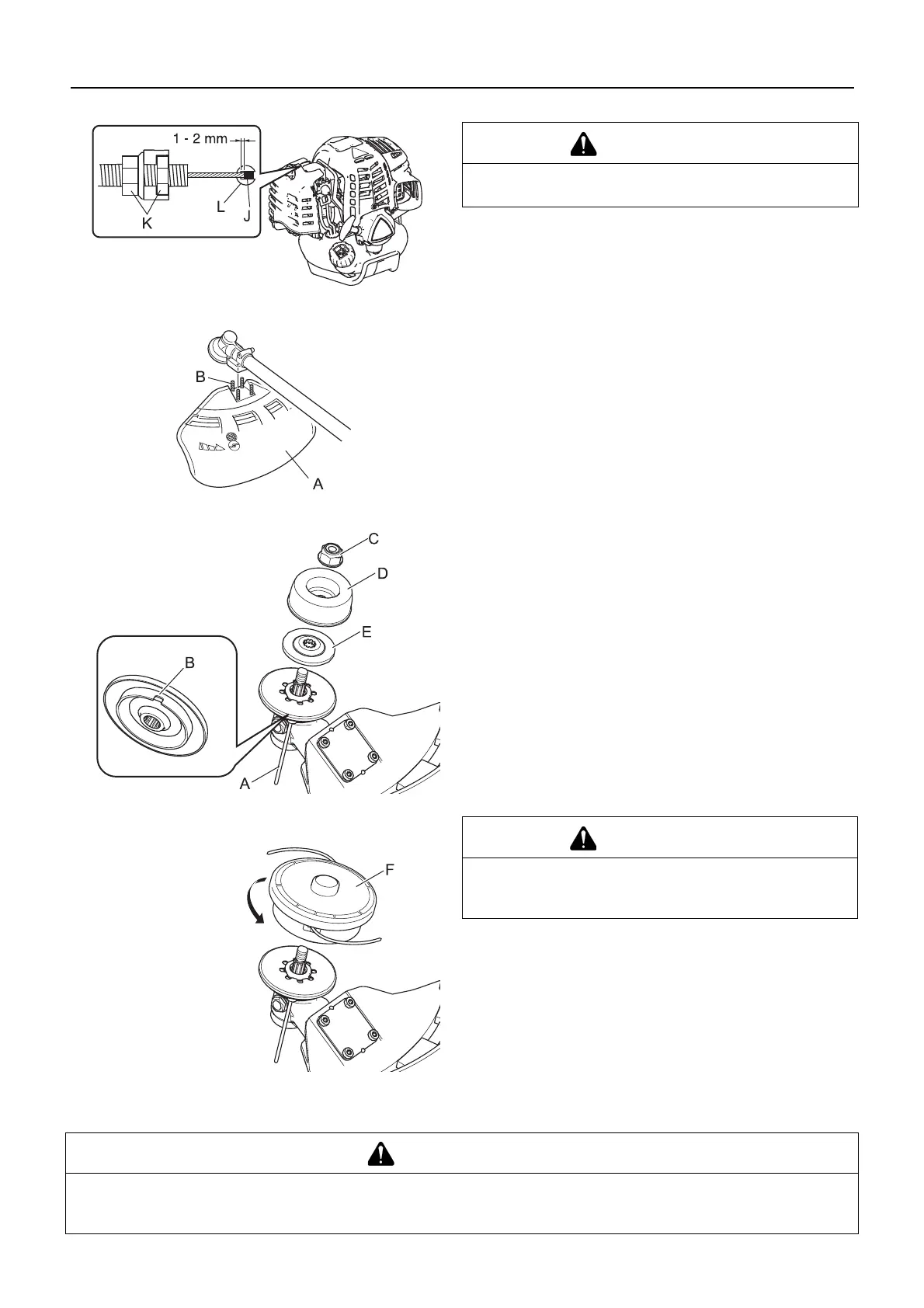

Montaggio della protezione
1. Montare la protezione (A) alla porzione di supporto della tra-
smissione angolare e serrare i 4 bulloni (B).
Montaggio della testina a filo di nylon
1. Inserire l'utensile di bloccaggio (A) in un foro situato sul lato
destro della trasmissione angolare, forzando al contempo la
molla porta disco sul lato sinistro.
2. Inserire l'utensile di bloccaggio nell'asola per il bloccaggio
del fermo della lama (B), per fissare l'alberino di uscita.
3. Utilizzando la chiave a tubo, rimuovere il dado (C), il sotto-
coppa (D) e il fermo della lama inferiore (E).
Dado, sottocoppa e fermo della lama inferiore non sono utiliz-
zati in presenza di testine con filo di nylon.
4. Avvitare la testina a filo di nylon (F) sull'albero (in senso an-
tiorario) fino a quando non è saldamente inserita in sede.
5. Smontare l'utensile di bloccaggio.
Regolazione del punto di equilibrio
Regolazione della cinghia a spalla
ATTENZIONE
Dopo l’assemblaggio, regolare il gioco dell'estremità
del filo (J) sul lato del carburatore (L) a 1 -2 mm.
ATTENZIONE
Fissare saldamente l'alberino di uscita con l'utensile di
bloccaggio per impedire la rotazione dell'alberino di
uscita durante il montaggio della testina a filo di nylon.
AVVERTENZA
Questo prodotto è progettato per adattarsi a vari tipi di corporature, ma non sempre è regolabile per persone molto
alte. Non utilizzare l'attrezzo se i piedi raggiungono l'accessorio di taglio quando l'attrezzo è fissato alla cinghia a
spalla.
