10
Bevor Sie beginnen

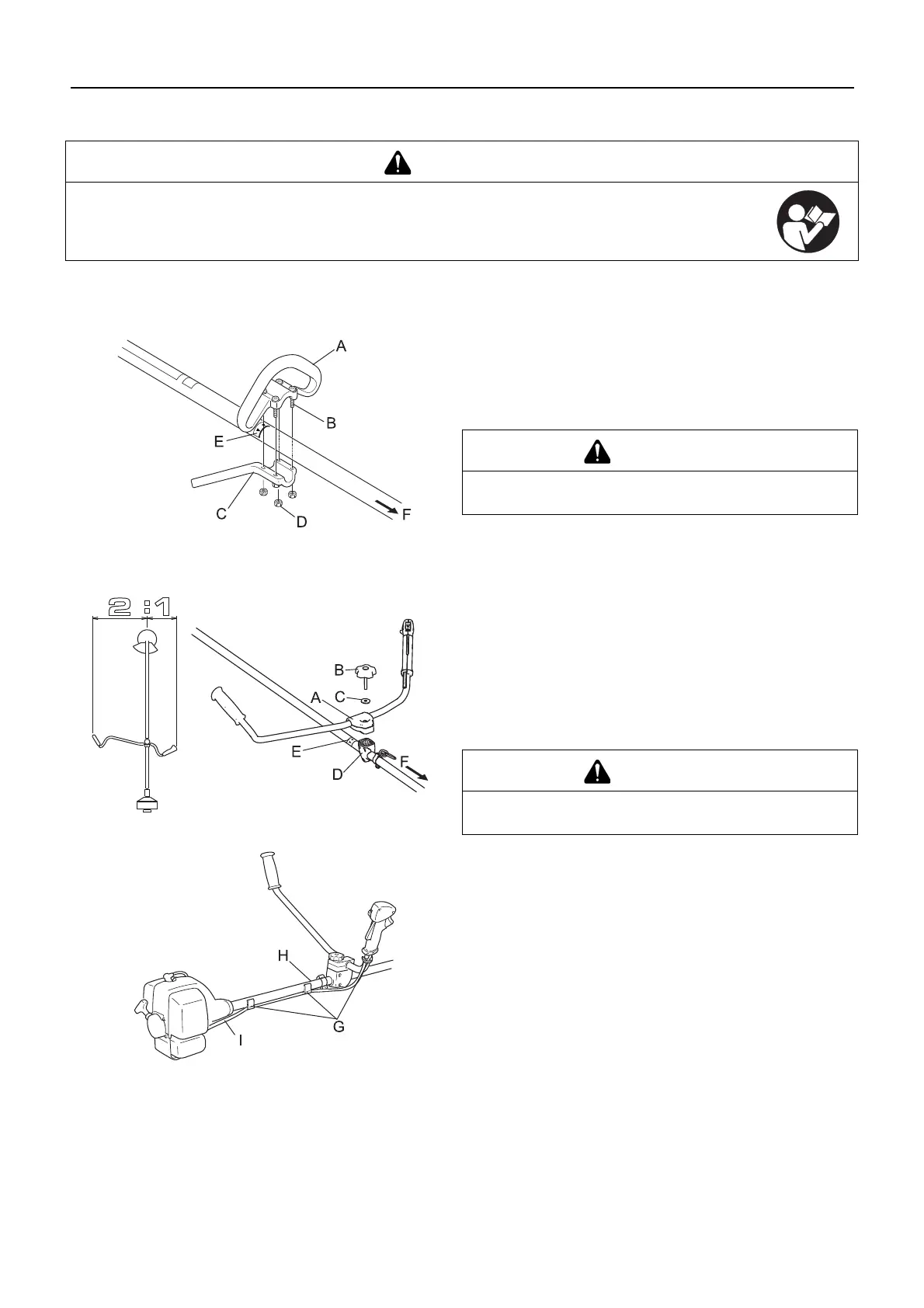

Zusammenbau
Rundgriff-Version
Befestigung des Rundgriffs
Befestigen Sie den Rundgriff (A) und die Halterung (C) am
Antriebswellenrohr.
Richten Sie den Griff in eine für das Arbeiten bequeme Position
aus, und ziehen Sie die Bolzen (B) fest.
U-Griff-Version
Montage des U-Griffs
1. Setzen Sie den oberen Griffbefestigungsbacken (A) auf den
unteren (D), und fixieren Sie den Griff, indem Sie den 8 mm-
Griffhaltebolzen (B) leicht anziehen.
2. Stellen Sie die gewünschte Neigung des Griffs ein (so dass
er bequem zu bedienen ist), und ziehen Sie dann den
Griffhaltebolzen fest.
C: Unterlegscheibe
E: Pfeil
F: Zum Motor
3. Um zu verhindern, dass sich der Gaszug (I) löst, fixieren Sie
ihn mit 2 Kabelklemmen am Antriebswellenrohr (H) und mit
1 Kabelklemme am rechten Griff.
WARNUNG
Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt
korrekt zusammenbauen.
Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen
führen.
E: Pfeil F: Zum Motor
VORSICHT
Installieren Sie den Griff an der Motorseite der
Pfeilmarkierung.
VORSICHT
Montieren Sie den Griff so, dass er die
Sicherheitsaufkleber nicht verdeckt.
