Avant de commencer
Assemblage

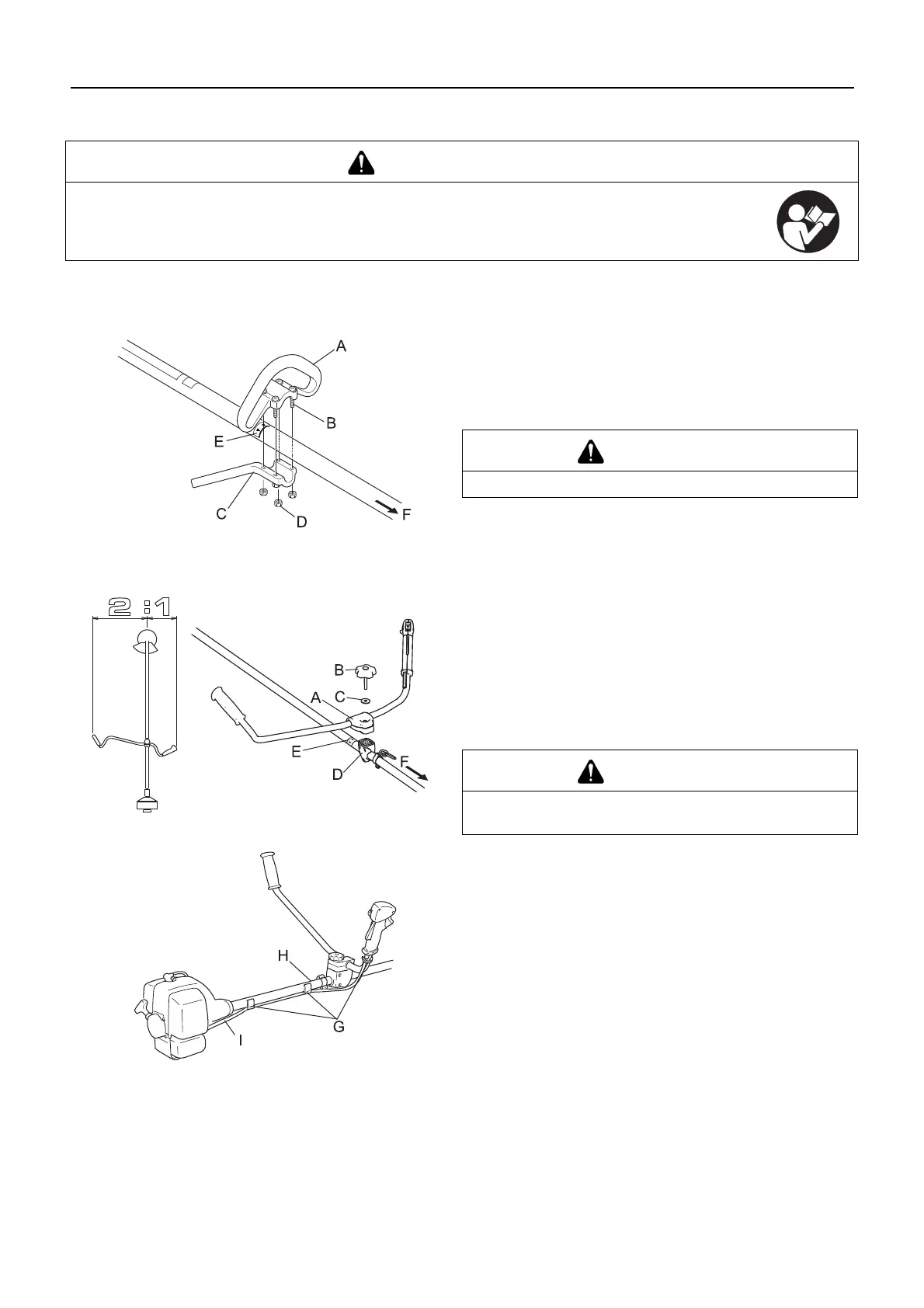

Version poignée semi-circulaire
Assemblage de la poignée semi-circulaire
Monter la poignée semi-circulaire (A) et le support (C) sur l'arbre
de transmission.
Orienter la poignée dans une position d'utilisation confortable,
puis serrer les boulons (B).
Version brancard en U
Assemblage du brancard en U
1. Installer le support d'assemblage supérieur (A) du brancard
sur le support inférieur (D) et fixer le brancard en serrant lé-
gèrement la vis d'assemblage (8 mm) (B).
2. Régler l'inclinaison du brancard sur la position appropriée
(utilisation confortable), puis serrer fermement la vis d'as-
semblage.
C : Rondelle
E: Flèche
F : Vers le moteur
3. Pour éviter le flottement du câble d'accélérateur (I), il faut le
fixer au tube de transmission (H) (en 2 endroits) et à la
branche de droite du brancard en U (à 1 endroit) à l'aide des
colliers de fixation (G).
AVERTISSEMENT
Lire attentivement le manuel d'utilisation pour s'assurer que l'appareil est monté correctement.
L'utilisation d'un appareil monté de façon incorrecte entraîne un risque d'accident ou de blessure grave.
E : Flèche F : Vers le moteur
ATTENTION
Mettre la poignée en place côté moteur depuis la flèche.
ATTENTION
Monter la poignée de telle sorte que toutes les éti-
quettes de sécurité restent bien visibles.
