Echo SRM-3610T

10
Antes de comenzar

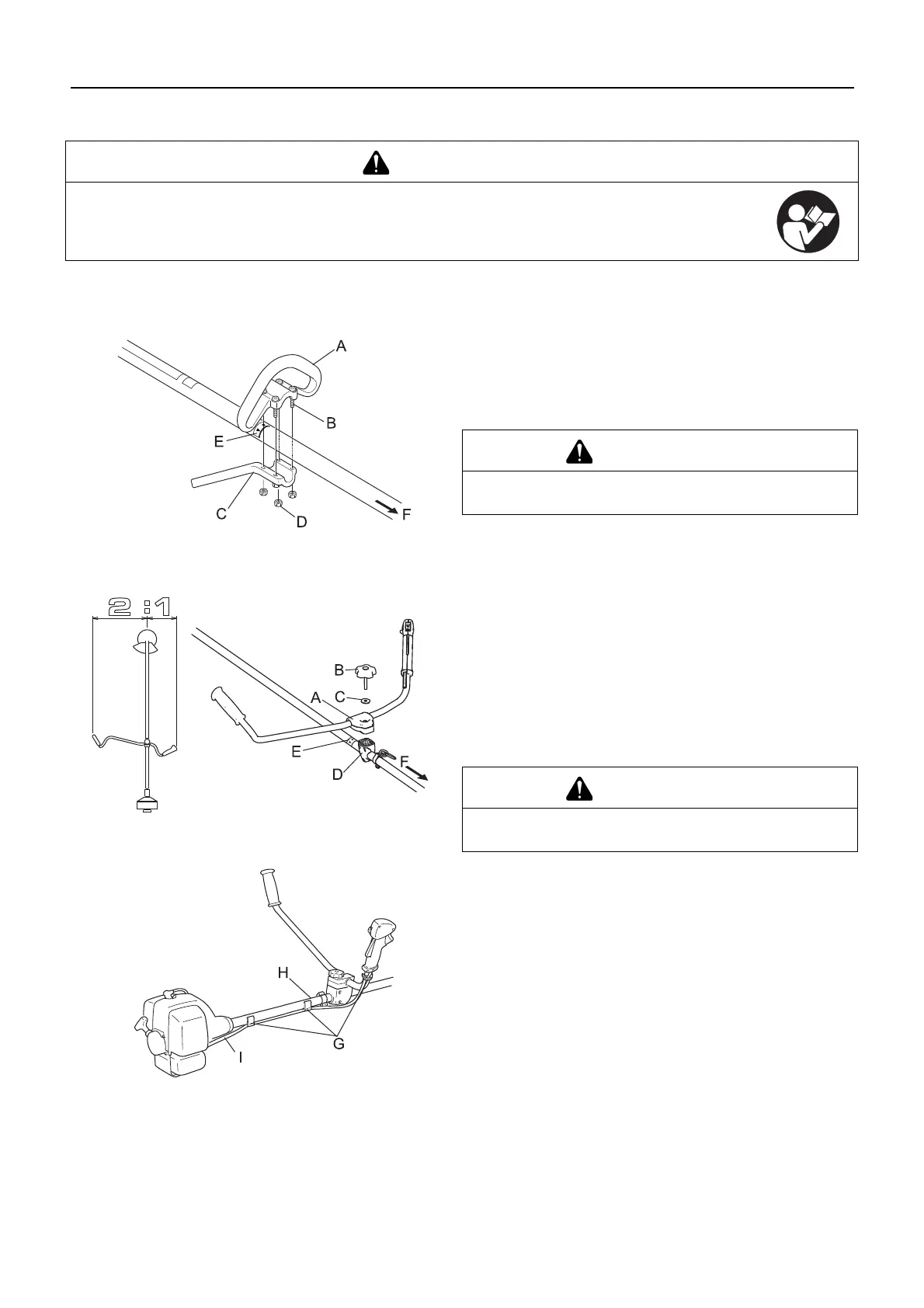

Montaje
Versión con manillar único
Montaje del manillar único
Monte el manillar único (A) y el soporte (C) en el conjunto del ár-
bol de transmisión.
Coloque el manillar en una posición cómoda para su uso y aprie-
te los pernos (B).
Versión con manillar doble
Versión con manillar doble
1. Coloque el soporte de montaje del manillar superior (A) so-
bre el soporte de montaje del manillar inferior (D) y júntelos
apretando ligeramente el perno de montaje (8 mm) (B) del
manillar.
2. Ajuste la inclinación del manillar y colóquelo en la posición
adecuada (la que le facilite el uso de la unidad) y apriete fir-
memente el perno de montaje del manillar.
C: Arandela
E: Flecha
F: Al motor
3. Para evitar que el cable del acelerador (I) quede suelto, su-
jételo en el tubo del eje (H) (en dos sitios) y en la parte de-
recha del manillar doble (1 sitio) con clips para la fijación de
cables (G).
ADVERTENCIA
 Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el produc-
to.
La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una le-
sión grave.
E: Flecha F: Al motor
PRECAUCIÓN
 Instale el manillar hacia el lado del motor a partir de la
marca de flecha.
PRECAUCIÓN
 Instale el manillar de forma que no oculte ninguno de
los adhesivos de seguridad.
