11
Antes de comenzar
K: Tuercas

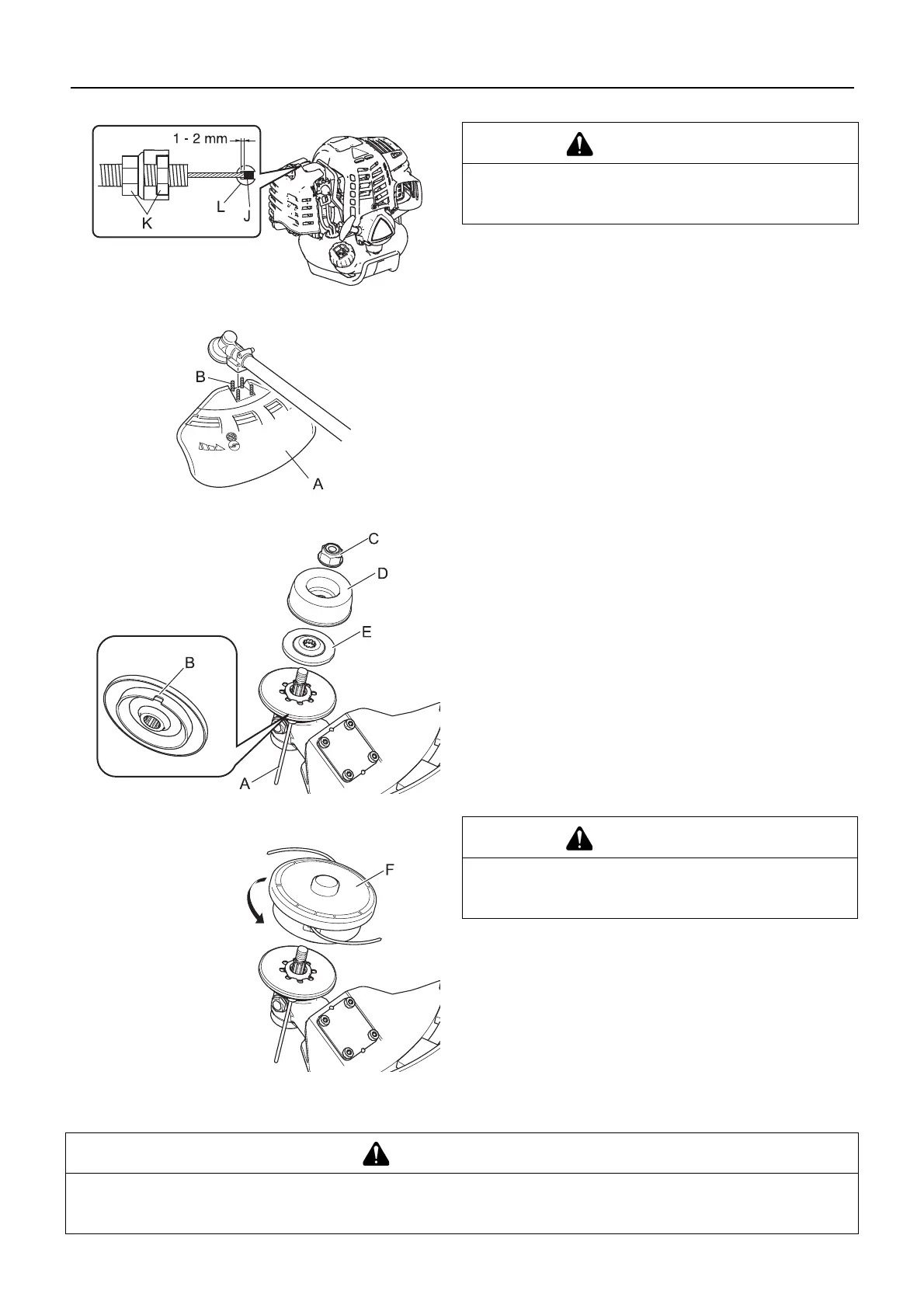

Instalación del escudo
1. Instale el escudo (A) en la parte de montaje de la transmi-
sión en ángulo y apriete los 4 pernos (B).
Instalación del cabezal de corte de hilo de nylon
1. Introduzca la herramienta de bloqueo (A) en el orificio ubica-
do en el lado derecho de la transmisión en ángulo forzando
al mismo tiempo el muelle de retén hacia el lado izquierdo.
2. Introduzca aún más la herramienta de bloqueo en la ranura
de fijación (B) del retén de la cuchilla para fijar el eje de sa-
lida.
3. Utilizando la llave de boca tubular, retire la tuerca (C), la
copa (D) y el retén de la cuchilla inferior (E).
La tuerca, la copa y el retén de la cuchilla inferior no se utilizan
con el cabezal de corte de nylon.
4. Enrosque el cabezal de corte (F) en el eje (en sentido con-
trario a las agujas del reloj) hasta que esté bien apretado.
5. Extraiga la herramienta de bloqueo.
Ajuste del equilibro
Ajuste del arnés
PRECAUCIÓN
Después del montaje, ajuste la holgura del extremo del
cable (J) en el lado del carburador (L) para que sea de 1
a 2 mm.
PRECAUCIÓN
Fije el eje de salida con seguridad usando la herramien-
ta de bloqueo para prevenir que gire cuando se monta
el cabezal de corte de nylon.
ADVERTENCIA
Este producto está diseñado para adaptarse a una amplia variedad de tamaños corporales, pero no puede ajustarse
para personas extremadamente altas. No utilice esta unidad si sus pies pueden tocar el accesorio de corte cuando
la unidad esté fijada al arnés.
