27
www.ecoflam-burners.com
FR
420011092300

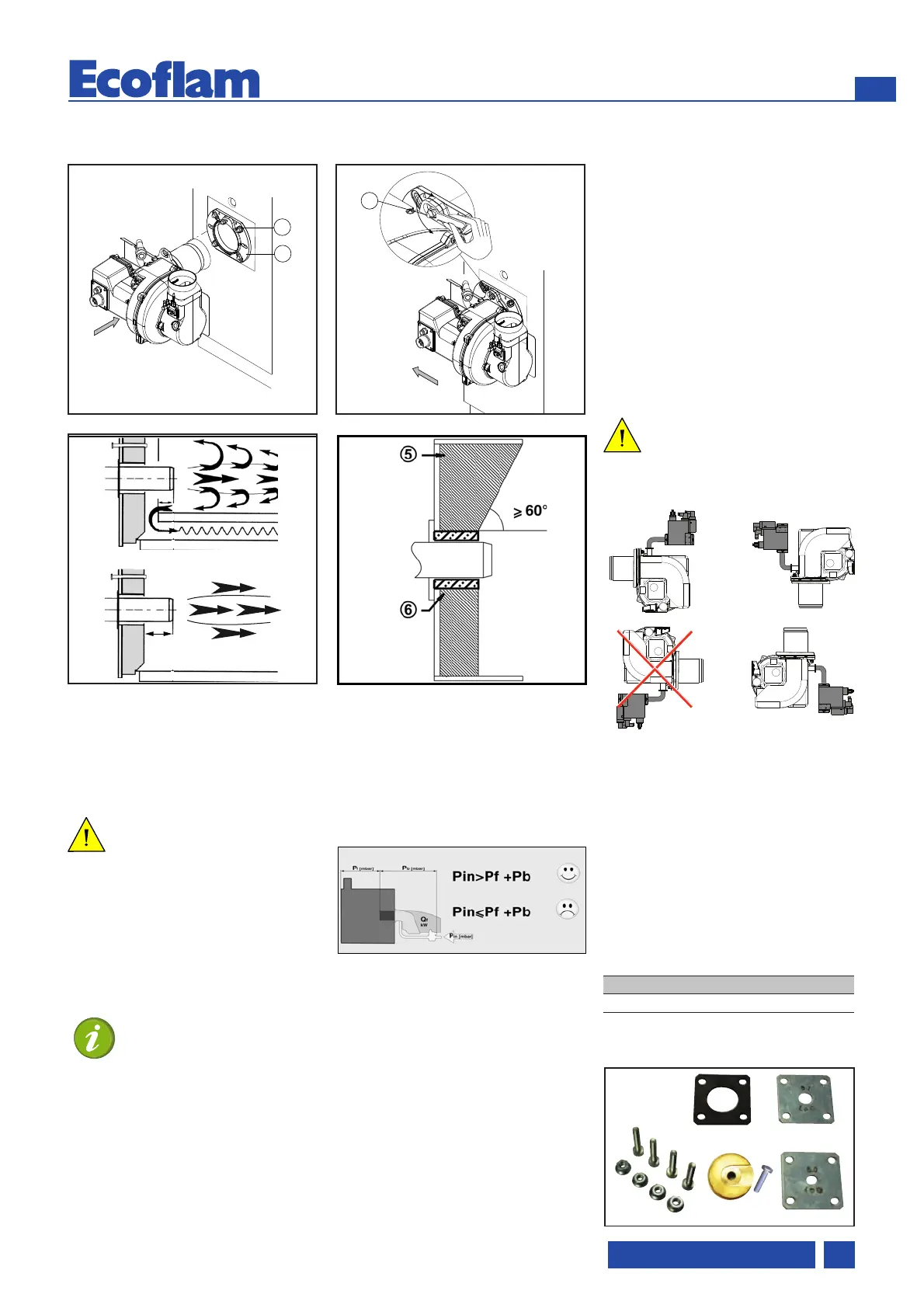

Installation - Montage du brûleur
Montage du brûleur
Le brûleur est fixé à la bride de fixation et,
par conséquent, à la chaudière ; de cette
manière, la chambre de combustion est
fermée hermétiquement.
Montage:
• Fixer la bride de fixation 3 à la chaudière
au moyen des vis 4.
• Tourner légèrement le brûleur,
l'introduire dans la bride et le fixer avec la
vis 5.
Démontage :
• Desserrer la vis 5.
• Tourner le brûleur et l'extraire de la
bride.
Installer le brûleur sur la
chaudière en respectant la
position de montage indiquée.
Las installation 3 est interdite
pour des raisons de sécurité.
Pour travailler avec le GPL, il faut acheter
le kit GPL
et le monter en respectant les
instructions ci-jointes.
TRANSFORMATION AU GPL
KITLPG-MAXGAS...
Profondeur de montage du tube du
brûleur et garnissage en maconnerie
Pour les générateurs sans paroi avant
refroidie et en l’absence d’indications
contraires par le constructeur de la
chaudière, il est nécessaire de réaliser un
garnissage en maconnerie ou une
isolation (5) selon la figure ci-contre.
Le garnissage en maconnerie ne doit pas
déborder la bordure avant du gueulard et
sa dépouille conique ne doit pas dépasser
60°. L’interstice d’air (6) doit être comblé
avec un matériau d’isolation élastique et
ininflammable.
Dans le chaudières, la profondeur de
pénétration du tube de flamme doit être
A
A1
Prescriptions d'ordre général pour le
raccordement gaz
• Le raccordement de la rampe gaz au
réseau de gaz ne peut être réalisé que
par un technicien spécialiste agréé.
• La section de la tuyauterie de gaz doit
être réalisée de telle sorte que la pression
d'alimentation gaz ne tombe pas en
dessous de la valeur prescrite.
• Une vanne manuelle d'arrêt (non fournie)
Ligne d’alimentation en gaz
Dans l’installation de la ligne
d’alimentation et de la rampe de gaz, il y a
lieu de respecter les consignes de
l’EN676. D’autres accessoires devront être
montés par l’installateur pour satisfaire à
d’éventuelles réglementations locales.
Sous la responsabilité de
l'installateur, il est obligatoire
d'installer un ou des support(s)
additionnel(s) de façon à ne pas
surcharger le corps avec la charge des
accessoires, tuyaux et autres éléments
installés en amont de la rampe de gaz.
Le corps du brûleur est conçu pour
soutenir seulement le poids de sa
propre rampe gaz et des raccordements
entre celle-ci et le corps du brûleur.
LEGENDE
Pf: contre-pression dans la chambre de
combustion.
Pb: pression du bruleur (tete de
combustion + rampe gaz complete)
Pin: pression d’entree gaz minimale
Installation de la rampe de gaz
La rampe de gaz est fournie
séparément. Se reporter à la
notice de la rampe de gaz pour
son montage.
CAUTION
doit être montée en amont de la rampe
gaz.
DANGER
LPG
respectée tout en tenant compte des
indications du constructeur de la
chaudière.
Chaudières à foyer borgne :
A = 50-100 mm.
Chaudières à trois passes :
A1 = 50-100 mm.
Mené des fumées
Au fin d'éviter du bruit non désirées, il est
recommandé d'éviter les pièces de
raccordement à angles droits lors du
raccordement de la chaudière à la
cheminée.
OK
1
2
3
4
OK
OK
+
2
3
5
1
3
4
