A LB 1371 Multicalor 45 ÷ 140

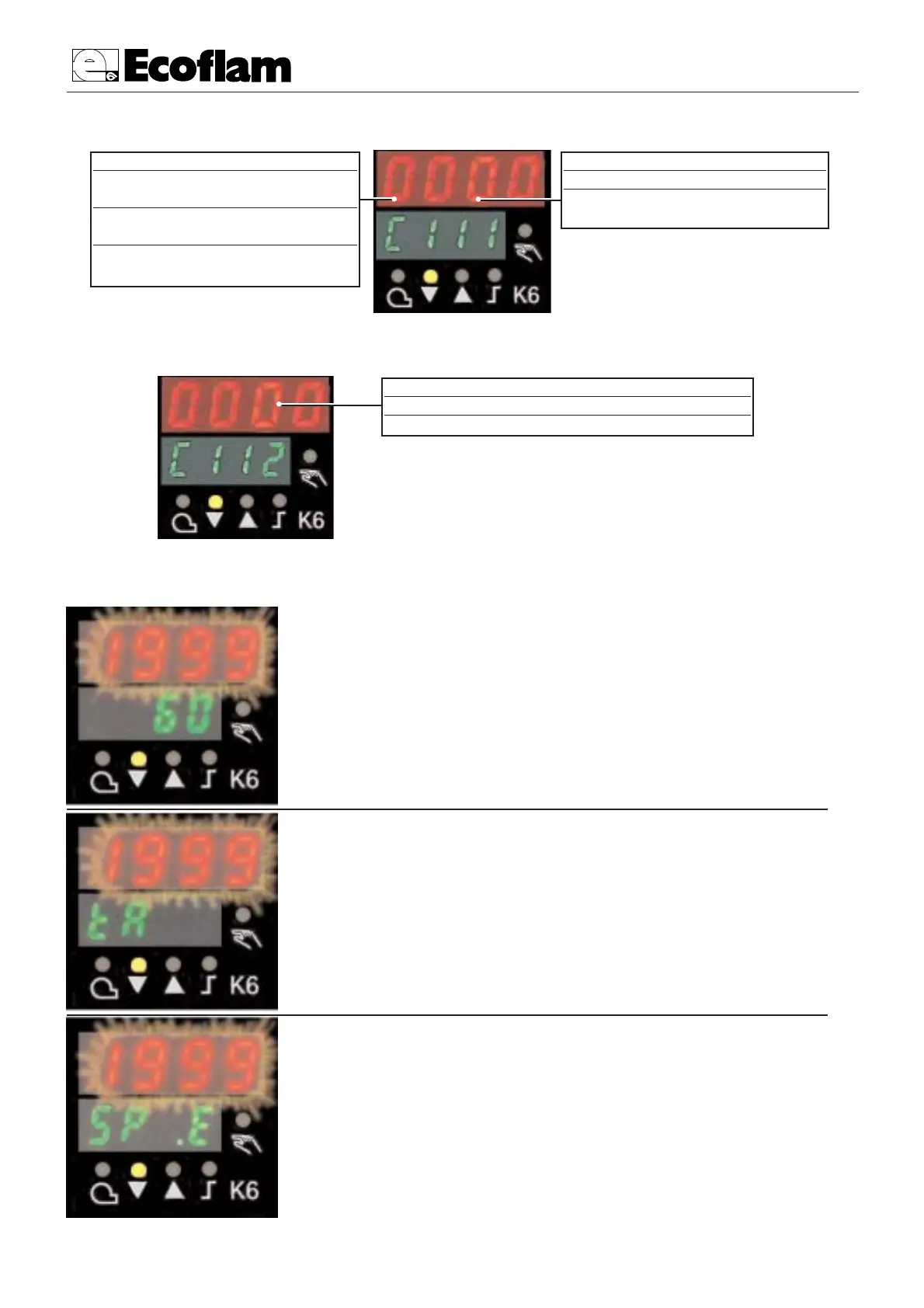

- Comportamento - Nel caso si abbia: nel dislay del valore reale il numero
1999 lampeggiante, e nel dislay del setpoint il valore del setpoint.
- Causa - Il valore reale non viene misurato. Significa che è stato superato verso
l’alto o verso il basso il campo di misura dell’ingresso analogico1 (valore reale).
- Rimedio - Verificare i collegamenti elettrici e lo stato della sonda. Nel caso di guasto
della sonda, il regolatore non rivela il valore reale della grandezza controllata, ne
consegue uno spegnimento automatico di sicurezza, una disattivazione
dell’autoadattamento e la disattivazione del funzionamento manuale.
Il contatto ausiliario risponde a seconda della configurazione del parametro C113.
- Comportamento - Nel caso si abbia: nel dislay del valore reale il numero
1999 lampeggiante, e nel dislay del setpoint venga indicato tA.
- Causa - La temperatura esterna non viene misurata. Significa che è stato superato
verso l’alto o verso il basso il campo di misura dell’ingresso analogico3 (valore reale).
- Rimedio - Verificare i collegamenti elettrici e lo stato della sonda.
Nel caso di guasto della sonda, il regolatore non rivela il valore reale.
- Comportamento - Nel caso si abbia: nel dislay del valore reale il numero
1999 lampeggiante, e nel dislay del setpoint venga indicato SP .E
- Causa - Il valore del setpoint esterno non viene misurato. Significa che è stato
superato verso l’alto o verso il basso il campo di misura dell’ingresso analogico2
(valore reale).
- Rimedio - Verificare i collegamenti elettrici e il segnale del setpoint esterno.
Nel caso di guasto della sonda, il regolatore non rivela il valore reale della grandezza
controllata, ne consegue uno spegnimento automatico di sicurezza, una
disattivazione dell’autoadattamento e la disattivazione del funzionamento manuale.
SEGNALAZIONE GUASTI / ANOMALIE
LAMPEGGIO DEI NUMERI SUL DISPLAY
Ingresso analogico 1 (valore reale)
Pt1000, 2 fili, Landis & Staefa IEC 751
5
FT-TP/...(sonda passiva)
Ni1000, 2 fili, Landis & Staefa
9
QAE2... (sonda passiva - sonda aqua)
Segnale standard DC 0...10 V QBE620-P...
(sonda attiva-sonda di pressione) G
INDICAZIONI CONFIGURAZIONE INGRESSI C111 - C112
Ingresso analogico 3 (temperatura esterna)
Nessuna funzione (sonda non attiva) 0
Sonda esterna Pt 1000, 2 fili,
1
QAC22 (sonda passiva)
CONTATTO AUSILIARIO, TIPO DI REGOLATORE, SETPOINT “SP1”,
BLOCCO C112. Configurazione parametri
Setpoint “SP1”
Setpoint SP1 impostazione dati con tasti 0
Setpoint SP1 dipendente dalla sonda esterna (configurare 1
