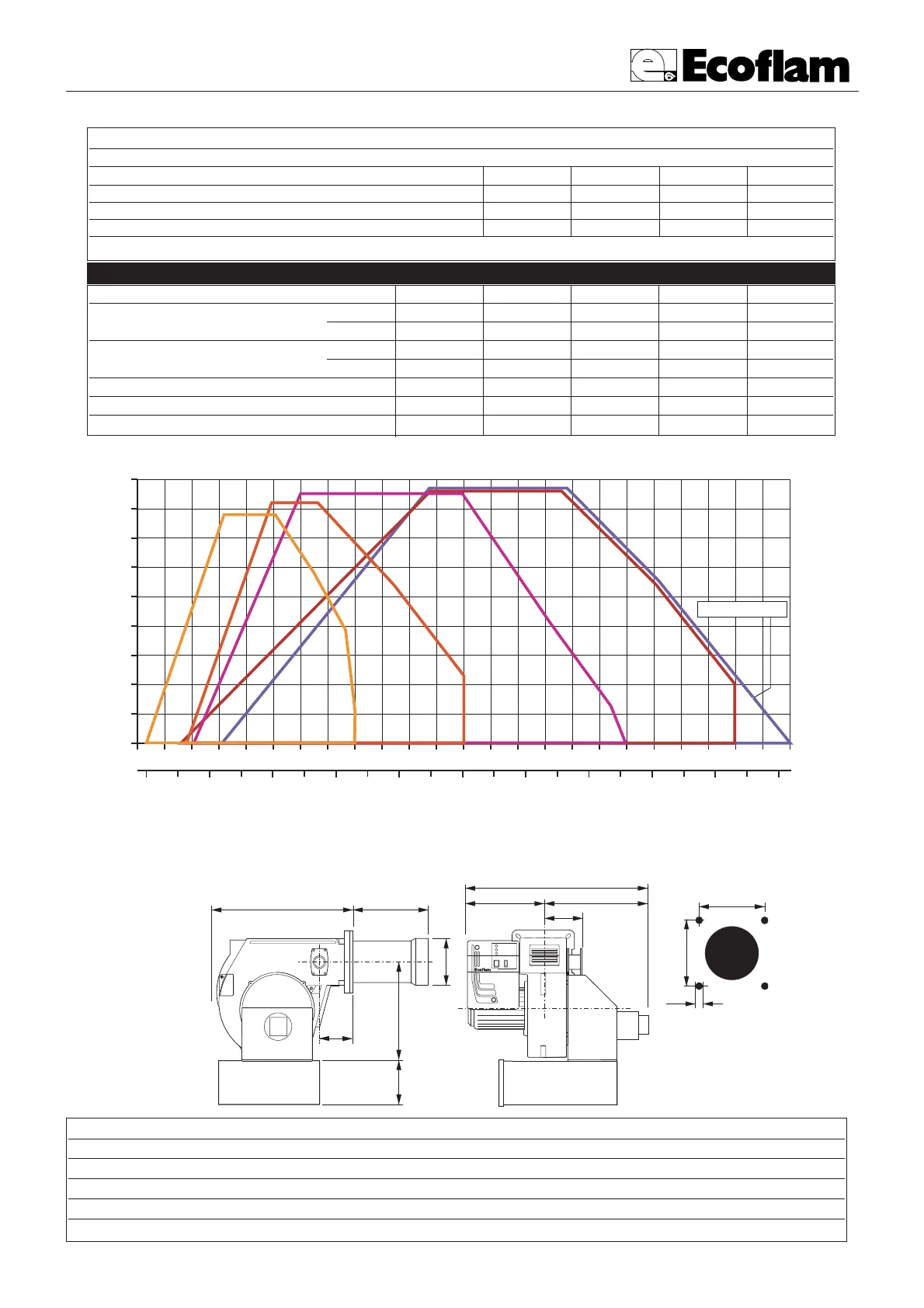

A LB 1371 Multicalor 45 ÷ 140
Multicalor 45 70 100 120 140
Potenza termica max. kW 500 700 1000 1200 1300
kcal/h 430.000 602.000 860.000 1.032.000 1.118.00
Potenza termica min. kW 120 190 200 180 250
kcal/h 103.200 163.400 172.000 154.800 215.000
Tensione di alim.trifase + neutro 50 HzV 230 / 400 230 / 400 230 / 400 230 / 400 230 / 400
Motore kW 0,55 0,74 1,1 2,2 2,2
Giri/minuto del motore N° 2800 2800 2800 2800 2800
CARATTERISTICHE OPERATIVE
Modello : Multicalor 45-70-100-120-140 Categoria gas - II 2H 3+
G20 G25 G31 G30
Pressione massima mbar 25 - 45 -
Pressione minima mbar 17 - 25 -
Combustibile gas P.C.I. kcal/Nm
3
8.570 - 22.260 -
Combustibile gasolio P.C.I. = 10.200 kcal/kg max 1,5° E a 20° C
CARATTERISTICHE TECNICHE
CAMPO DI LAVORO DEI BRUCIATORI
Contropressione in camera di combustione
Potenza
DIMENSIONI DI INGOMBRO
MODELLI A B C D D1 E F G H I L M N O
Multicalor 45 780 330 450 170 330 555 160 385 225• 190 190 M10 115 165
Multicalor 70 780 330 450 170 390 555 190 385 225• 190 190 M10 115 165
Multicalor 100 780 330 450 175 395 555 190 385 225• 190 190 M10 115 165
Multicalor 120 800 350 450 310 470 555 215 385 225• 190 190 M10 115 165
Multicalor 140 800 350 450 310 470 555 215 385 225• 190 190 M10 115 165
G
M
L
I
F
D - D1E
CB
A
H
N
O
D = testa corta D1 = testa lunga
•= (OPZIONE)
Dimensioni (mm)
150100 200
200100 300 400 500 600 700 800 900 1000 1100
250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
0
1
2
3
4
5
6
7
8
9
mbar
kW
kcal/h
x 1000
Multicalor 70 PR Multicalor 100 PR Multicalor 120 PR
Multicalor 140 PR
Multicalor 45 PR
NB. : Campi di lavoro riferiti al funzionamento a gas PR/MD.
