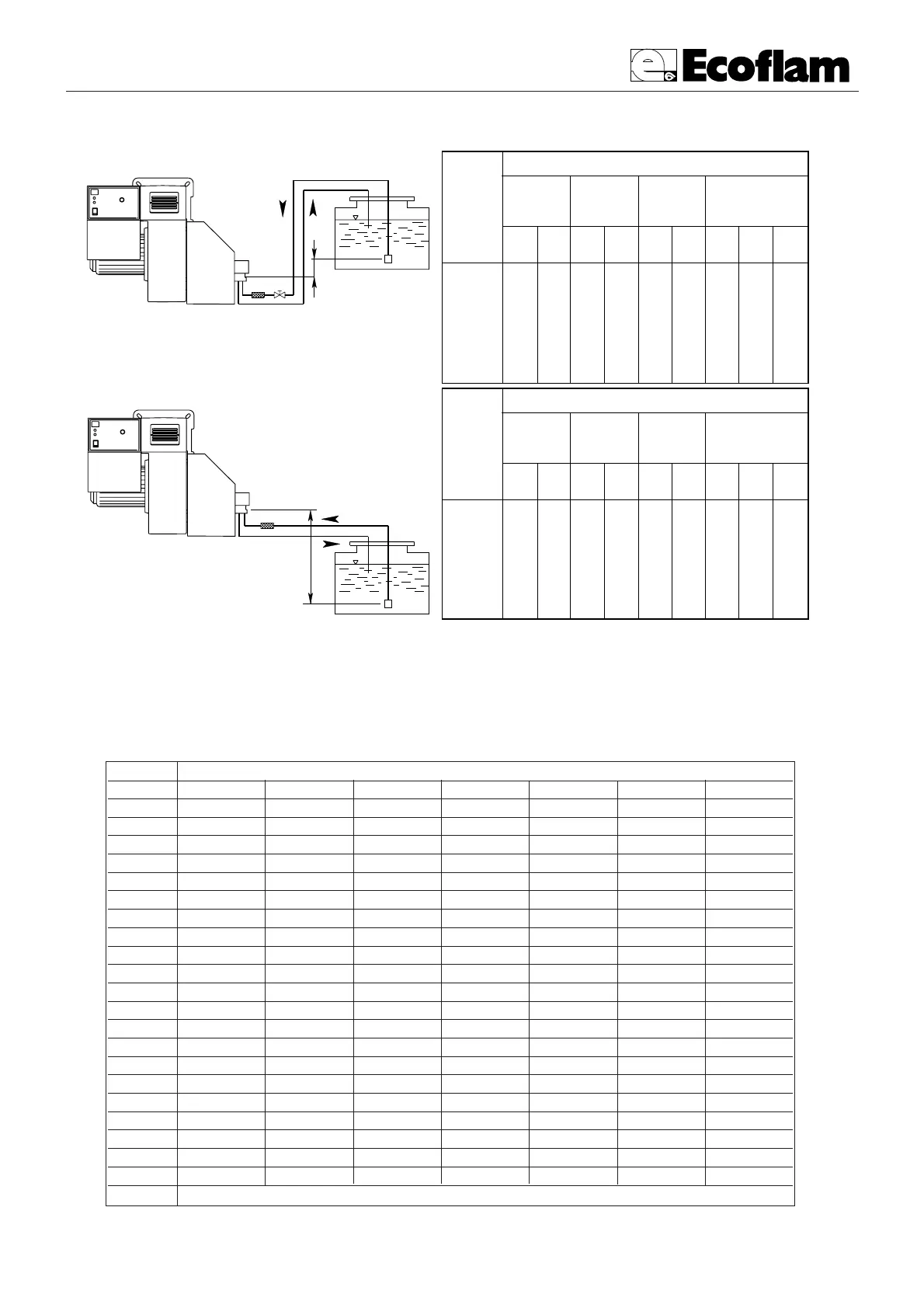

A LB 1371 Multicalor 45 ÷ 140
UGELLO PRESSIONE POMPA (bar)
GPH
10 11 12 13 14 15 16
2,50 9,50 9,97 10,41 10,83 11,24 11,64 12,02
3,00 11,40 11,96 12,49 13,00 13,49 13,96 14,42
3,50 13,30 13,95 14,57 15,17 15,74 16,29 16,83
4,00 15,20 15,94 16,65 17,33 17,99 18,62 19,23
4,50 17,10 17,94 18,73 19,50 20,24 20,95 21,63
5,00 19,00 19,93 20,82 21,67 22,48 23,27 24,04
5,50 20,90 21,92 22,90 23,83 24,73 25,60 26,44
6,00 22,80 23,92 24,98 26,00 26,98 27,93 28,84
6,50 23,70 25,91 27,06 28,17 29,23 30,26 31,25
7,00 26,60 27,90 29,14 30,33 31,48 32,58 33,65
7,50 28,50 29,90 31,22 32,50 33,73 34,91 36,05
8,30 31,54 33,08 34,55 35,97 37,32 38,63 39,90
9,50 36,10 37,87 39,55 41,17 42,72 44,22 45,67
10,50 40,06 41,73 43,74 45,41 47,20 48,90 50,50
12,00 45,60 47,80 50,00 52,00 54,00 55,90 57,70
13,80 52,40 55,00 57,50 59,80 62,10 64,20 66,30
15,30 58,10 61,00 63,70 66,30 68,80 71,10 73,60
17,50 66,50 69,80 72,90 75,80 78,70 81,50 84,10
19,50 74,10 77,70 81,20 84,50 87,70 90,80 93,70
21,50 81,70 85,70 89,50 93,20 96,70 100,10 103,40
24,00 91,20 95,70 99,90 104,00 107,90 111,70 115,40
GPH PORTATA kg/h
PORTATA UGELLI
H
H
Bitubo dalla sommità del serbatoio
Bitubo in aspirazione
H (m)
Dall'asse
della
pompa
Lunghezza tubazioni
ø 10
mm
ø 12
mm
0
0,5
1
2
3
3,5
32
36
40
48
56
60
90
90
90
90
90
90
ø 12
mm
ø 14
mm
66
65
58
45
32
25
90
90
80
80
65
52
AS 67
AN 77
(m)
AJ 6
(m)
25
21
18
10
5
-
70
62
54
38
20
10
66
60
52
40
25
19
90
90
90
80
58
45
RSA 60
(m)
RSA 125
(m)
ø 10
mm
ø 12
mm
ø 10
mm
ø 12
mm
ø 15
mm
-
48
53
63
73
78
-
99
100
100
100
100
-
22
25
29
34
36
-
46
51
61
71
76
-
100
100
100
100
100
H (m)
Dall'asse
della
pompa
Lunghezza tubazioni
ø 10
mm
ø 12
mm
0
0,5
1
2
3
3,5
ø 12
mm
ø 14
mm
AS 67
AN 77
(m)
AJ 6
(m)
RSA 60
(m)
RSA 125
(m)
ø 10
mm
ø 12
mm
ø 10
mm
ø 12
mm
ø 15
mm
43
37
32
22
12
7
88
78
67
46
25
15
20
18
15
10
6
3
41
36
31
22
12
7
100
89
77
53
29
17
Per la lunghezza delle tubazioni, bisogna considerare tutte le parti rettilinee, le curve, le salite e le discese. L'altezza statica di aspira-
zione è la distanza tra la valvola di fondo e l'asse della pompa del bruciatore.
La depressione non deve superare 0,45 bar ; in caso di depressione maggiore la pompa si può deteriorare, con conseguente aumento
dei rumori meccanici ed eventuale rottura.
ALIMENTAZIONE COMBUSTIBILE
