A LB 1371 Multicalor 45 ÷ 140
TARATURA DEL PRESSOSTATO GAS DI MINIMA PRESSIONE
- svitare le viti I e L e togliere il coperchio M
- posizionare il regolatore N ad un valore pari al 60% della pressione nominale di ali-
mentazione gas (es.: per gas metano press. nominale =20 mbar; regolatore posiziona-
to al valore 12 mbar.
- rimontare il coperchio M e riavvitare le viti I e L
TARATURA DEL PRESSOSTATO ARIA
- svitare le viti A e B e togliere il coperchio C - tarare il pressostato aria al minimo,
ruotando il regolatore D in posizione 1. - avviare il bruciatore e impostare il funzio-
namento in 1° stadio (1 fiamma). - verificare la corretta combustione. - con l’ausi-
lio di un cartoncino ostruire progressivamente il condotto di aspirazione dell’aria fino
ad ottenere un aumento del valore di CO
2
di circa 0,5÷0,8 %, oppure, se si dispone
di un manometro collegato alla presa di pressione E, fino ad ottenere una diminuzio-
ne di 0,1 mbar (~10 mm C.A.).
- aumentare lentamente il valore di taratura del pressostato, fino a causare lo spegni-
mento in blocco del bruciatore. - togliere l’ostruzione al condotto di aspirazione aria
e rimontare il coperchio C. - ripristinare il funzionamento del bruciatore agendo sul
pulsante di sblocco dell’apparecchiatura.
N.B.) - La pressione misurata alla presa E deve rientrare nel campo di lavoro del pressostato. Se ciònon fosse. allen-
tare il dado di bloccaggio alla base della vite F ed agire gradualmente sulla stessa; in senso orario per diminuire la
pressione, antiorario per aumentarla. Al termine della regolazione, ribloccare il dado di bloccaggio.
2,5
5
10
1
5
50
2
5
35
30
40
4
5
20
0,4
0,6
0
,9
3,0
1,5
2,1
1,8
2,4
2
,7
1,2
I
L
M
N
A
B
C
D
E
F
G
H

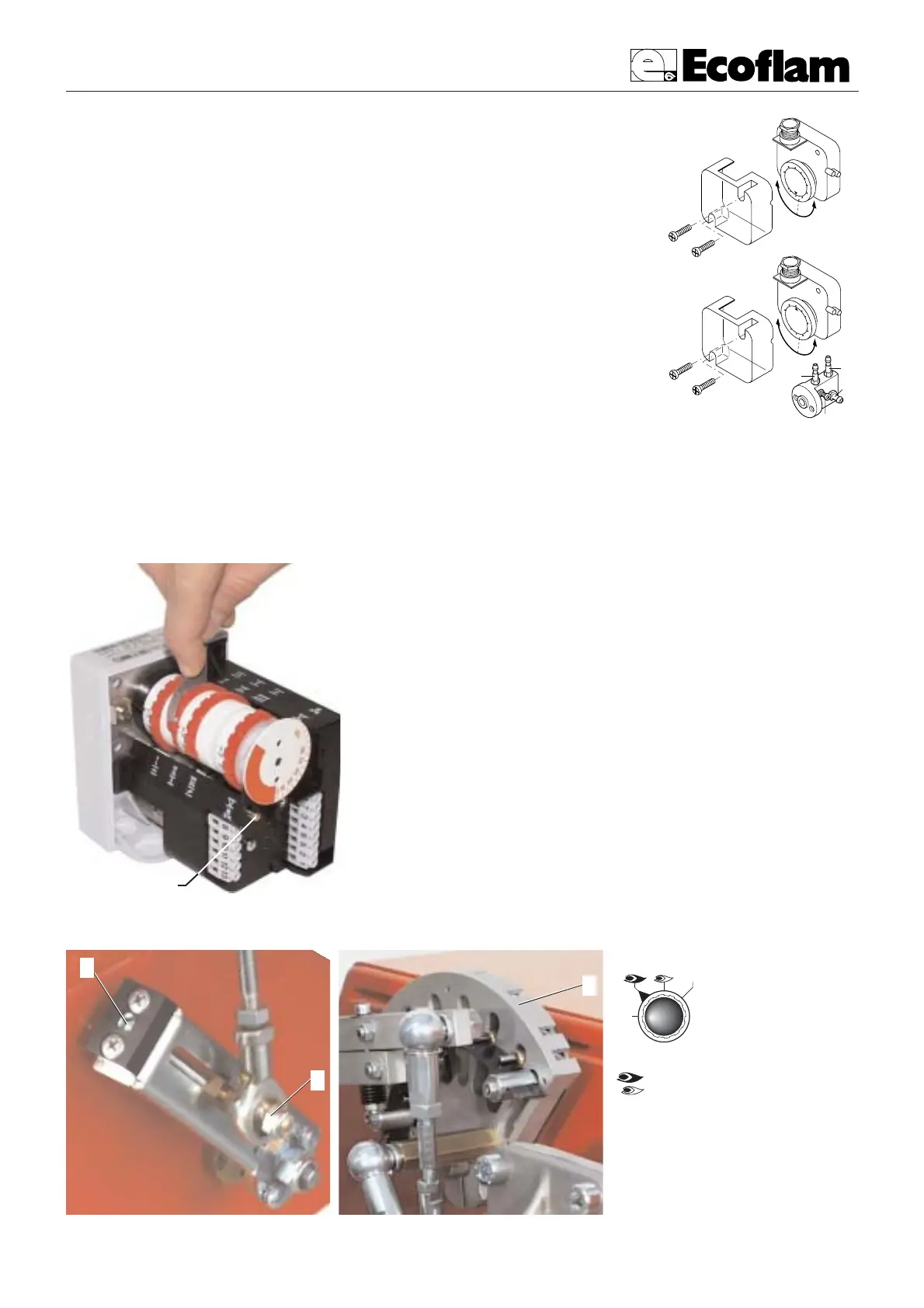

Togliere il coperchio per accedere alle camme di regolazione. Lo spostamento
delle camme va effettuato con l’ausilio dell’apposita chiavetta in dotazione.
Descrizione :
I - Camma di regolazione posizione di apertura in fiamma potenza max.
II - Camma di regolazione della posizione serranda allo spegnimento
(chiusura)
III - Camma di regolazione posizione di apertura in fiamma potenza min.
V - Non utilizzata
SERVOCOMANDO ARIA LANDIS & STAEFA SQN 31 251A2700
LEVA DI SBLOCCO
2
COMMUTATORE
0
AUTO
0 = bloccaggio degli apparati per il
funzionamento in una posizione intermadia
= funzionamento alla massima potenza
= funzionamento alla minima potenza
AUTO = funzionamento automatico
REGOLAZIONE DELLA PORTATA ARIA E GAS
1
3
