1.7.3 Rohrleitungs- und Instrumentierungsdiagramm
Das nachstehende P&ID-Beispiel (Rohrleitungs- und Instrumentierungsdiagramm)
veranschaulicht das Funktionsprinzip der Standard Eco Dosierstation. Rohrleitungen und
Instrumentierung Ihrer Dosierstation können von diesem P&ID-Beispiel abweichen.
Ein Rohrleitungs- und Instrumentierungsprogramm für Ihre Dosierstation finden Sie im
Anhang der Haupt-Betriebsanleitung (417101649 Dosierstation ECO,
Ä Tabelle auf Seite 3).
A
B
1
2
3
4
5
C
5
6
7
8
9
D
E
F

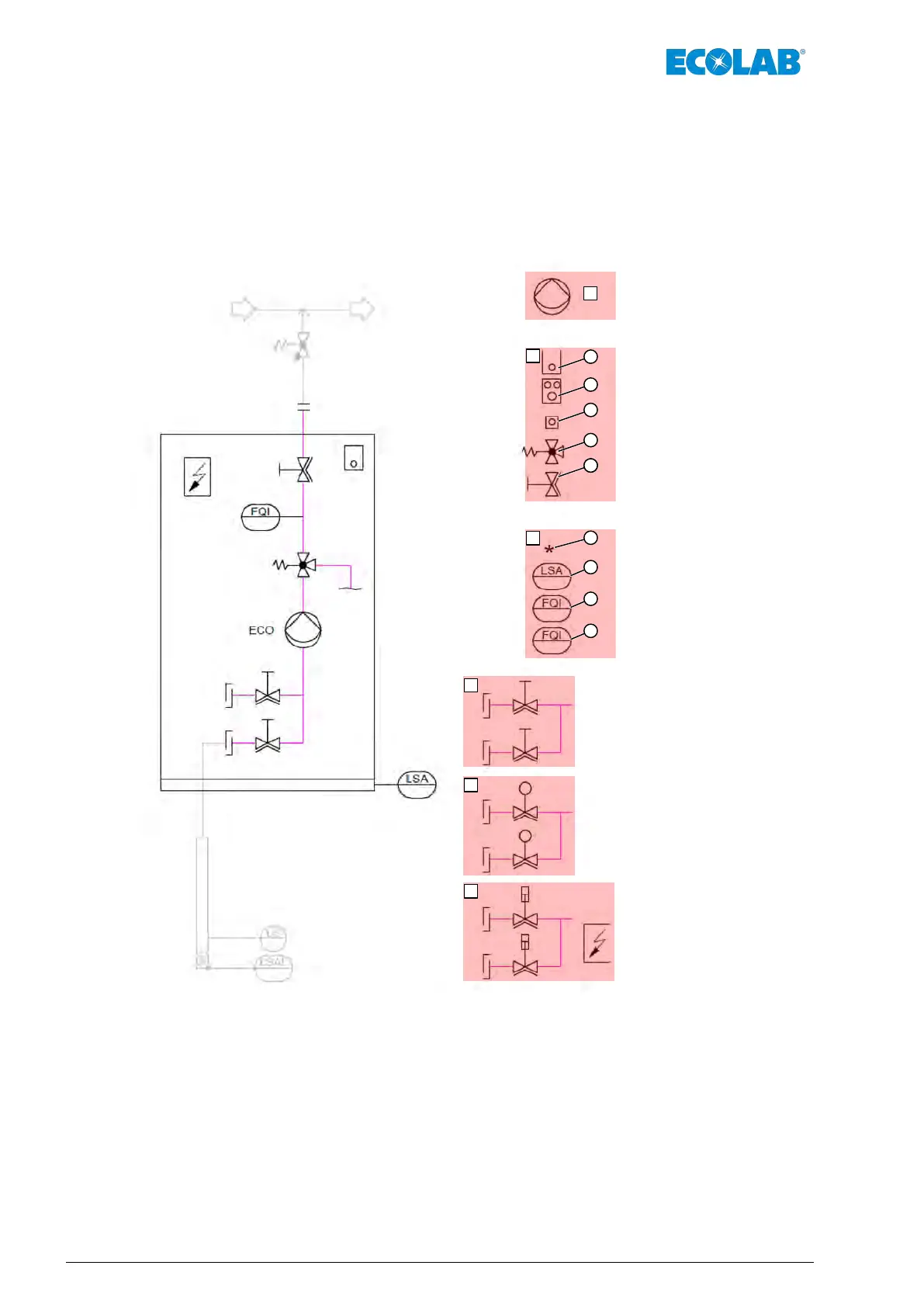

Abb. 4: P&ID-Beispiel
A Pumpe (ECO: 5/11/30/50/120 l/h)
B Klemmenkasten
1 Ecolab Schalter
2 OEM Schalter
3 Hauptschalter
4 Mehrfunktionsventil (MFV)
5 Absperrventil
C Optionen
6 Spritzschutz
7 Optischer Lackage Sensor
8 Durchflussmesser OGM Plus (volumetrisch)
9 Durchflussmesser SMx (magnetisch induktiv)
D Spülanschluss (manuelle V
entile)
E Gebindeumschaltung (ohne Steuerventile)
F Gebindeumschaltung (mit Steuerventilen und DLC)
Allgemeines
18417101656 Rev. 01-10.2019
