1. Die Anlage muss mit Hilfe der 4 Löcher
, die sich in den Ecken der Station befinden,
an einer massiven Wand befestigt werden. Die benötigten Dübel (im Lieferumfang)
haben eine Abmessung von 10 x 60, die Schrauben 8 x 60. Wenn das Material der
Wand nicht für herkömmliche Dübel geeignet ist, können auch alternative
Befestigungsmethoden (nach dem neuesten Stand der Technik) verwendet werden,
welche die gleiche Sicherheit bieten.
2. Markieren Sie eine Position an der W
and (Höhe und seitlichen Platzbedarf
berücksichtigen) von der aus alle Komponenten leicht erreichbar und zu bedienen
sind.
Um die Dosierstation herum sollte in alle Richtungen ca. 1 m als
Bedienungs-/W
artungsbereich freigehalten sein.
3. Halten Sie die Konsole an der gekennzeichneten Position an und bohren Sie durch
die Löcher der Konsole.
4. Stecken Sie die mitgelieferten Dübel in die Bohrungen.
5. Bringen Sie die Schrauben an, und befestigen so die Konsole.
VORSICHT!
Achten Sie unbedingt darauf, dass die Konsole Plan an der W
and
anliegt und ordnungsgemäß angeschraubt ist.

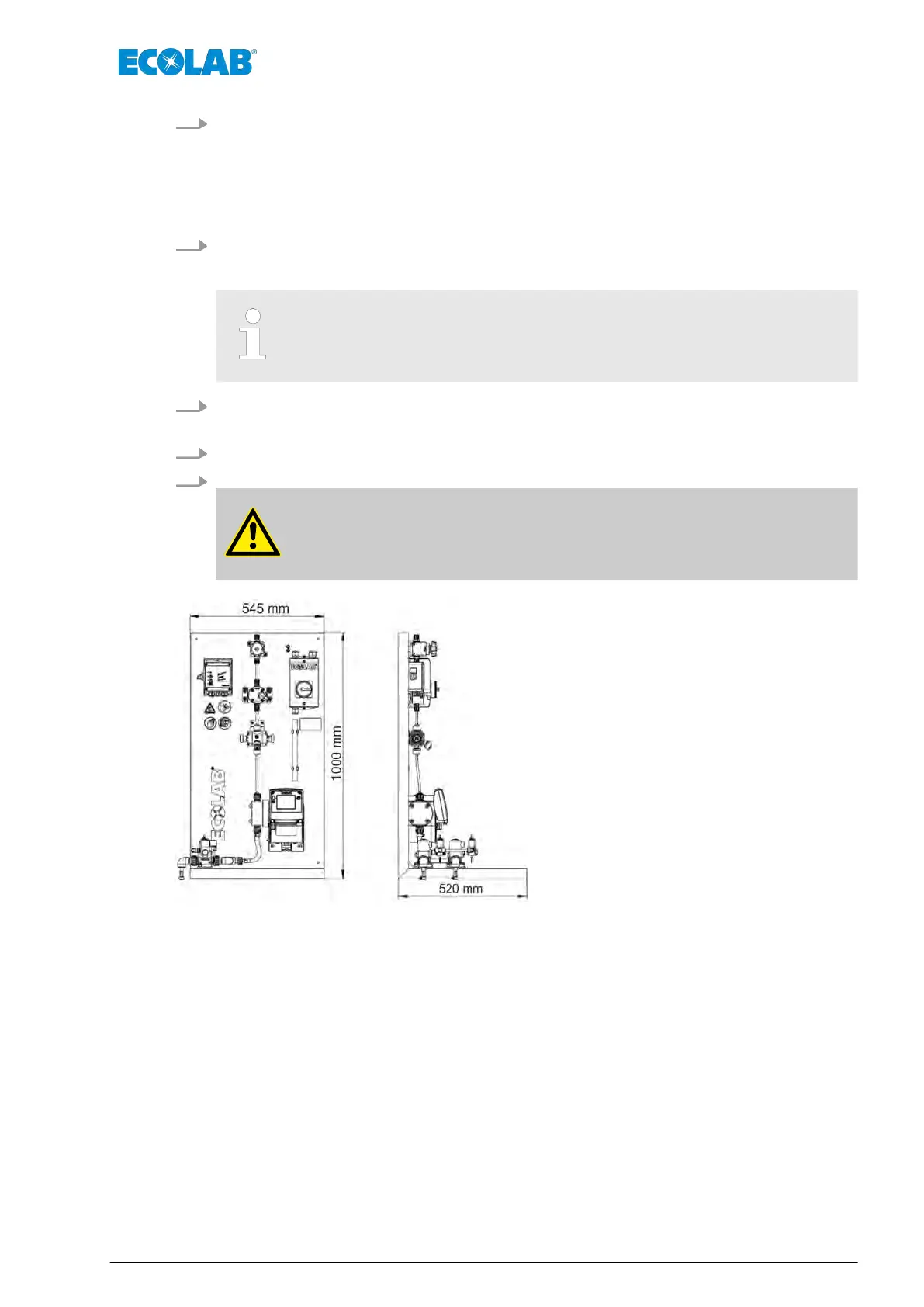

Abb. 5: Übersichtszeichnung
4.2.2 Einrichtung der Dosierstation - Bedingungen am Aufstellungsort
Der Aufstellungsort der Dosierstation sollte sich im Idealfall neben der Maschine befinden,
an die die dosierten Chemikalien weitergeleitet werden. Je nach Situation (zentrales
Chemikalienlager) kann die Dosierstation auch an ein längeres Leitungssystem
angeschlossen werden. Der Untergrund, auf dem diese Maschine/Gerät eingerichtet wird,
muss eben und eigensteif sein. Wählen Sie den Einrichtungsort so, dass diese Maschine/
Gerät nicht auf einer Stufe, einem Rinnstein etc. oder nahe einer Füllmaschine, einem
Fördergerät oder anderen zu reinigenden Produktionsmaschinen steht.
Aufstellung, Montage und Installation
39 417101656 Rev. 01-10.2019
