1. Überprüfen Sie den Filter der Saugleitung auf V
erschmutzung.
2. Schließen Sie die Saugleitung an den Sauganschluss (falls vorhanden) oder direkt
an die Pumpe an.

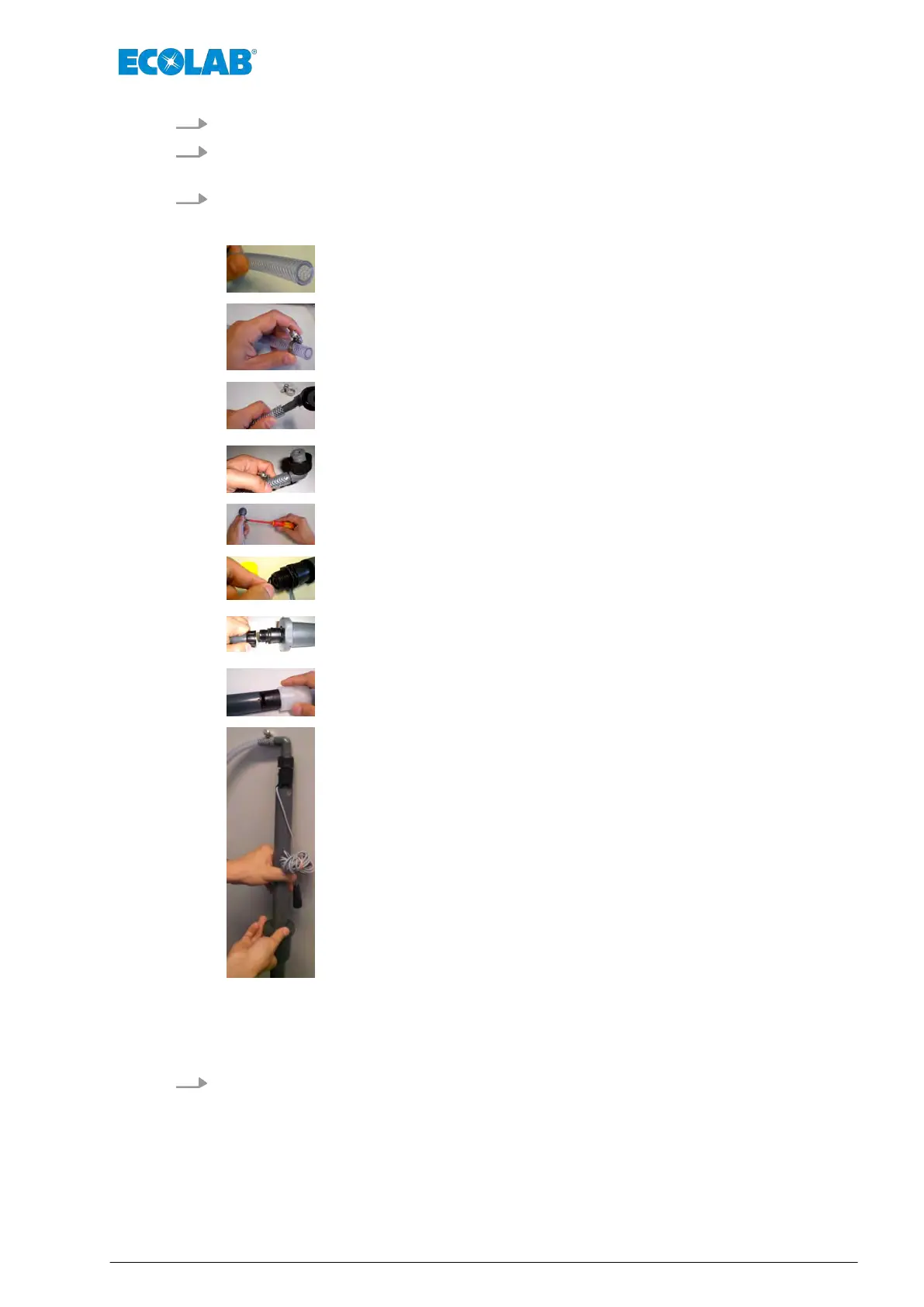

3. Führen Sie die Sauglanze mit dem integrierten Rückschlagventil und
Füllstandsfühler in den Produktbehälter ein.
n Schneiden Sie den Schlauch sauber ab.
n Schieben Sie die Überwurfmutter und das Klemmstück über den
Schlauch (ggf. Schmiermittel verwenden, um die Spannung durch das
Pressen des Schlauchs gegen das Klemmstück zu mindern)
n Schieben Sie den Schlauch bis zum kegelförmigen T
eil auf den
Anschlussnippel
n Bewegen Sie das Klemmstück auf das kegelförmige Teil, bis Sie
Widerstand spüren
n Ziehen Sie die Schraube des Klemmstückes an
n Setzen Sie den O-Ring in die Nut des Ansaug-/Druckventils.
n Bitte wählen Sie den O-Ring gemäß der chemischen
n Installieren Sie den Ansauglanzenadapter für die verschiedenen
Packungsgrößen
n Schieben Sie die Ansauglanze durch den konischen Ansaugrohradapter
n Installieren Sie die PVDF-Schutzhülse am Ende der Ansauglanze
n Passen Sie die Höhe der Ansauglanze gemäß der gewählten
Packungsgröße an
4.5 Spritzschutz
1. Richten Sie die Bohrungen am Grif
f auf die am Spritzschutz vorhandenen
Bohrungen aus.
