Produktzulaufleitung zur Geschirrspülmaschine (GSM)
VORSICHT!
Folgende Regeln sind unbedingt zu befolgen, um zu verhindern, dass die
Zulaufleitung durch Produkt-Ablagerungen blockiert wird:
–
Die Zulaufleitung sollte so kurz wie möglich gehalten werden.
Das Gefälle der Zulaufleitung muss durchgehend mindestens 5°
betragen. Zulaufleitung nicht durchhängend (=Siphon) bzw. lose
verlegen.
– Der Tankanschluss muss sich oberhalb des maximalen
Wasserfüllstandes des Waschtanks befinden.

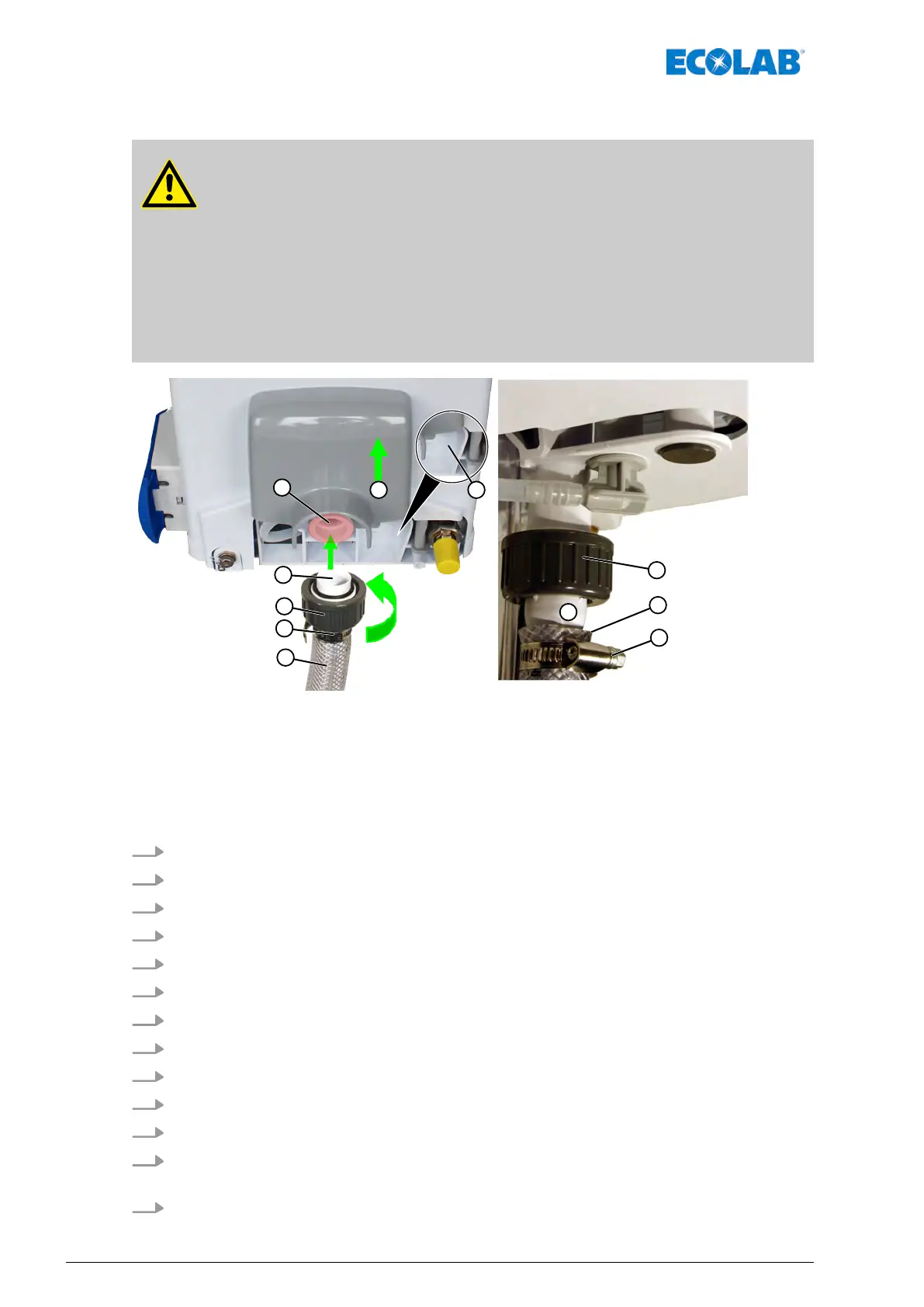

Abb. 4: Produktzulaufleitung zur Geschirrspülmaschine (GSM)
1 Entriegelungslasche für Trichterverriegelung
2 Trichterverriegelung
3 Verbindungsnippel
4 Produktzulaufleitung (PVC-Gewebeschlauch),
Kein Lieferumfang!
5 Schlauchschelle
6 Überwurfmutter
7 Produktzulauf
1. W
asserstand bei vollständig gefülltem Waschtank kennzeichnen.
2. Hauptwasserzufuhr zur GSM absperren.
3. Wasser aus der GSM ablassen.
4. Bohrung für Tankanschluss ca. 5 cm über maximalem Füllstand der GSM herstellen.
5. Tankanschluss einbauen.
6. Entriegelungslasche der Trichterverriegelung (Pos. 1) gedrückt halten.
7. T
richterverriegelung (Pos. 2) nach oben schieben und abnehmen.
8. Überwurfmutter (Pos. 6) über V
erbindungsnippel (Pos. 3) schieben.
9. Schlauchschelle (Pos. 5) über die Produktzulaufleitung (Pos. 4) schieben.
10. Produktzulaufleitung (Pos. 4) auf den V
erbindungsnippel (Pos. 3) schieben.
11. Schlauchschelle (Pos. 5) festziehen.
12. Produktzulaufleitung (Pos. 4) am Produktzulauf-Anschluss anschließen und
Überwurfmutter im Uhrzeigersinn fest anziehen.
13. Produktzulaufleitung (Pos. 4) am T
ankanschluss anschließen.
Montage und Installation
16417102610 Rev. 01-12.2020
