Alarmlautstärke einstellen
1
2
3
4
5
3

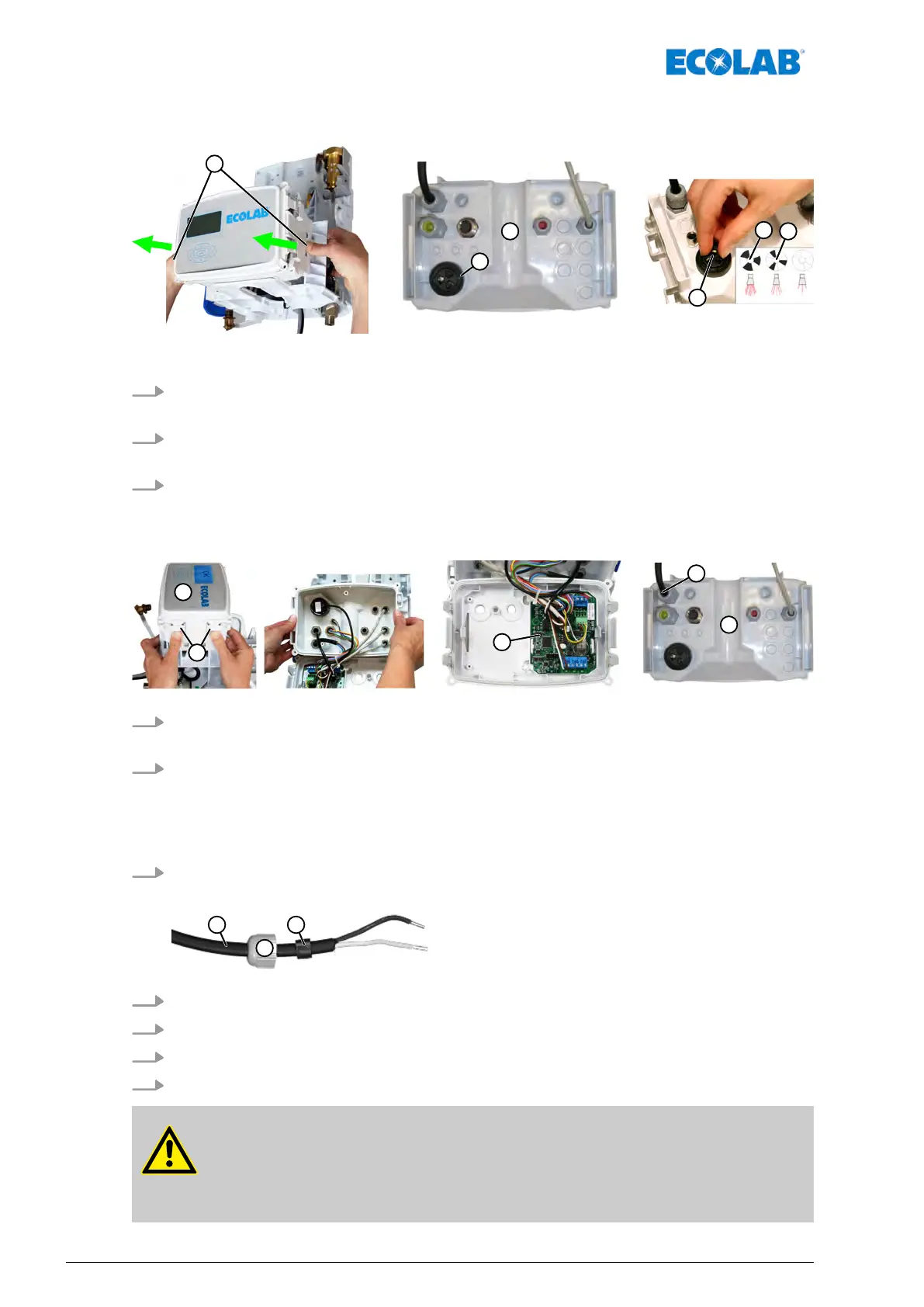

Abb. 6: Alarmlautstärke einstellen
1. Beide Laschen (Pos. 1) vom Elektronikgehäuse (Pos. 2) drücken.
ð
Das Elektronikgehäuse wird entriegelt und kann komplett abgenommen werden.
2. Elektronikgehäuse umdrehen. Zur akustischen Alarmsignalisierung verfügt das
Gerät über einen Summer
(Pos. 3).
3. Die Lautstärke durch Drehen der Innenscheibe von Hand anpassen.
of
fen (Pos. 4) = max. Lautstärke, geschlossen (Pos. 5) = min. Lautstärke
Spannungsversorgung
1. Sicherungslaschen (Pos. 1) auf einer Seite Drücken, und das Elektronikmodul
(Pos. 2) durch Ziehen aus der Arretierung lösen.
2. Danach die Sicherungslasche auf der anderen Seite Drücken und das
Elektronikmodul auch auf dieser Seite ausrasten.
ð
Das Elektronikgehäuse wird entriegelt und kann komplett abgenommen werden.
ð
Im Deckel befindet sich das WWC-Board (Pos. 3) mit der Spannungsversorgung
den Elektronikleitungen.
3. Elektronikgehäuse umdrehen (Pos. 4).
ð
Die Kabelverschraubungen sind nun frei zugänglich.
6
7
8
4. Das T
rafokabel (Pos. 6) durch die Kabelverschraubung (Pos. 7) durchführen.
5. Den korrekten Sitz der Dichtung (Pos. 8) kontrollieren.
6. Das Trafokabel anschließen.
7. Kabelverschraubung handfest anziehen.
WARNUNG!
Ausreichend Spielraum bei den V
erbindungsleitungen lassen, damit das
Elektronikmodul frei und Zug entlastet aufgehängt ist. Gleichzeitig aber
unbedingt darauf achten, dass sich keine Kabelschlaufen bilden!
Montage und Installation
20417102610 Rev. 01-12.2020
