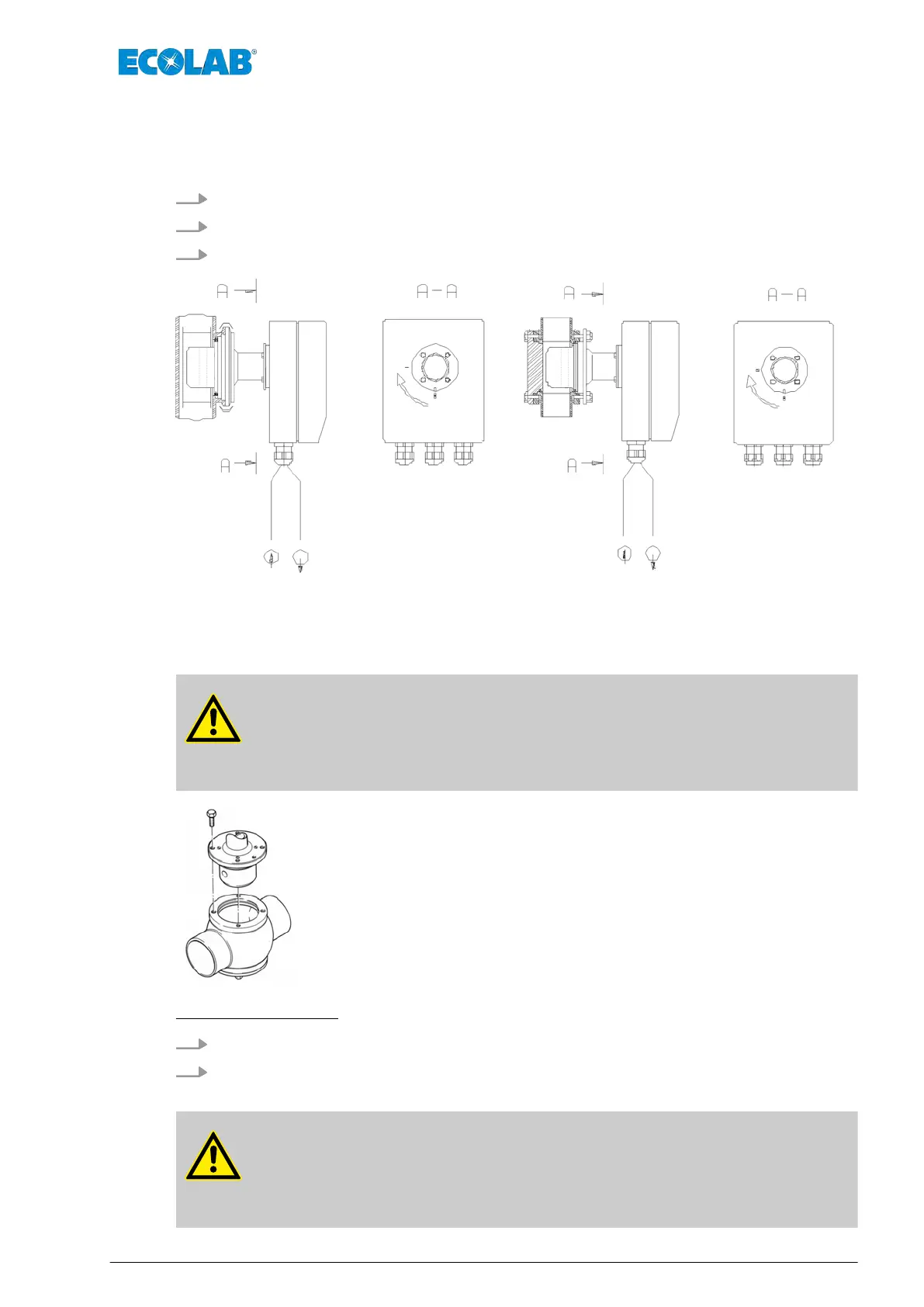

Verdrehen des Transmittergehäuses um 90°
Um die Messbohrung der Messkalotte optimal dem Strömungsverlauf anpassen zu
können, ist das T
ransmittergehäuse gegenüber der Messzelle um 90° drehbar.
1. V
ier Sechskantschrauben (SW7) am Gehäuseboden entfernen.
2. T
ransmittergehäuse im Uhrzeigersinn bis Anschlag drehen.
3. Sechskantschrauben wieder einsetzen und festziehen.
Abb. 2: Verdrehen des Transmittergehäuses um 90°
1 Versorgungsspannung 24 V AC/DC 2 Stromausgänge 0(4)…20 mA LF + Temp.
Transmitter mit separatem Messwertgeber (Wandaufbauversion)
VORSICHT!
Die Messbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse,
das heißt in Fließrichtung des Mediums auszurichten. Abweichungen
können zu V
erfälschungen der Messwerte führen (Wirbelbildung).
Eine Kontrolle der Einbaulage ist anhand von Markierungskerben auf der Messkalotte
möglich.
Der Abstand zwischen Messwertgeber und T
ransmitter sollte zweckmäßig nicht größer
als 4,5 m gewählt werden.
Der Transmitter ist für Wandbefestigung geeignet (zwei Schrauben).
Ab Werk ist der Transmitter mit der dazugehörigen Messzelle kalibriert.
Bei Austausch der Messzelle ist eine Nachkalibrierung, notwendig.
Bei Flanschversion:
1. Zum Ausbau des Messwertgebers die 4 Befestigungsschrauben ausdrehen.
2. Zwei von den Schrauben in die zwei zusätzlichen versetzten Bohrungen mit
Innengewinden am Flanschanschluss einschrauben.
VORSICHT!
Der Messwertgeber löst sich dann problemlos von der Durchflussarmatur
.
Ein unsachgemäßer Ausbau des Messwertgebers kann zur Beschädigung
des Gerätes führen.
Installation
25 417101558 Rev. 06-06.2021
