Einbau Spannringversion
1. Messwertgeber in die Durchflussarmatur bzw
. den Anschweißring einsetzen und mit
den Spannringen befestigen.
2. Potentialausgleich zwischen T
ransmitter-Wandgehäuse (Stehbolzen M4) und
Rohrsystem (z.B. Spannringschraube am Messwertgeber) herstellen.
Einbau Flanschversion
1. T
ransmitter mit integriertem Messwertgeber in die Durchflussarmatur bzw. den
Anschweißflansch bei Tankwandeinbau einsetzen und mit 4 Schrauben befestigen.
2. Potentialausgleich zwischen T
ransmitter-Wandgehäuse (Stehbolzen M4) und
Rohrsystem (z.B. Flanschschraube am Messwertgeber) herstellen.

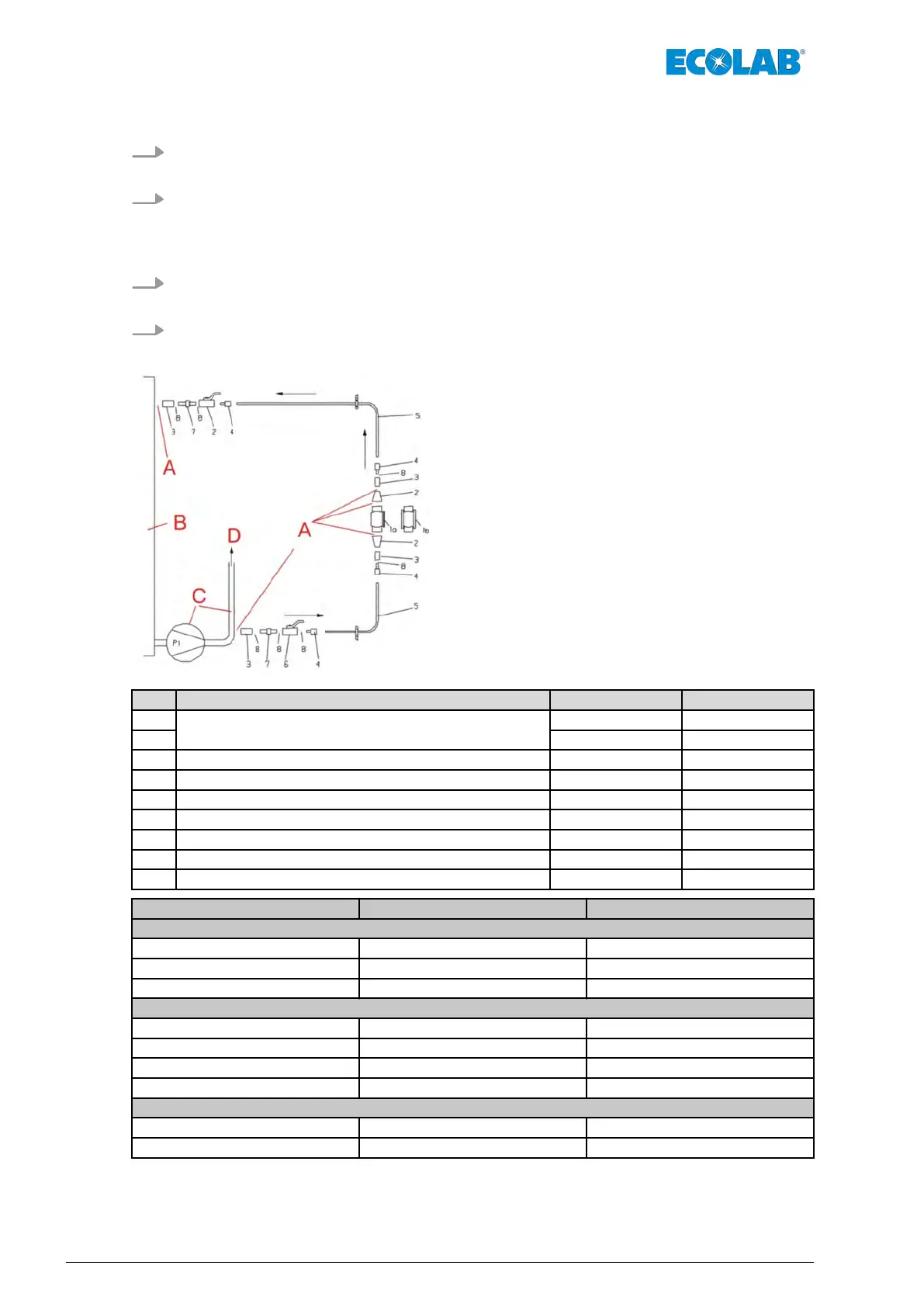

Messstellenaufbau im Bypass
A bei Montage schweißen
B Stapellösungsbehälter
C Förderpumpe und -leitung bauseitig
D Reinigungskreis
Pos. Bezeichnung Art. Nr. EBS-Nr.
1a
1 x Durchflussgehäuse DN 40 (Spannringbefestigung)
415501223 10001735
1b 415501261 auf Anfrage
2 2 x Reduzierung d 42,6-26,9 mm konzentrisch, V2A 415508884 auf Anfrage
3 4 x Anschweißmuffe G ½, V2A 415203424 auf Anfrage
4 4 x Schneidringverschraubung, G ½ für Rohr 12 x 1,5 415101885 auf Anfrage
5 4 x Rohr 12 x 1,5 mm V2A 415031164 auf Anfrage
6 2 x Kugelabsperrhahn G ½, V4A 415502024 10006957
7 2 x Doppelnippel, G ½, V2A 415203604 10001947
8 1 x Teflon-Dichtungsband (Rolle) 417100813 10000597
Beschreibung Art. Nr. EBS-Nr.
Prozessregler: (2-Punkt-Regler für Konzentrations-Konstanthaltung über Leitfähigkeitsmessung)
PR 01- Regler 230 V AC 187101 10001436
PR 01- Regler 115 V AC 187102 auf Anfrage
PR 01- Regler 24 V AC 187103 auf Anfrage
Grenzwertmelder SPC 3: (kontinuierliche Überwachung von drei unabhängig einstellbaren Grenzwerten)
SPC3, 230 V AC 187192 auf Anfrage
SPC3, 24 V DC 187191 auf Anfrage
SPC3, 24 V AC 187194 auf Anfrage
SPC3, 115 V AC 187193 auf Anfrage
Messwertanzeige PD 01 (externe Messwertanzeige für Leitfähigkeit und T
emperatur)
PD 01, 230 V AC 187201 auf Anfrage
PD 01, 115 V AC 187202 auf Anfrage
Installation
26417101558 Rev. 06-06.2021
