6.1 Remplacement de la membrane
1. Débrancher la pompe de dosage et vider la conduite à pression
(
Ä
Chapitre 4.2.4 « Fonction de vidage » à la page 22).
2. Détacher les vis du boîtier (Pos. 13) et ôter le couvercle de la soupape (Pos. 14).
3. Enlever le disque de recouvrement (Pos. 10) sur le bouton de commande à main ou
bien avec un petit tournevis.
4. Puis, desserrer la vis (Pos. 1
1) et échanger la membrane (Pos. 15).
5. Serrer les vis du boîtier uniformément et de façon cruciforme (3-4 Nm).

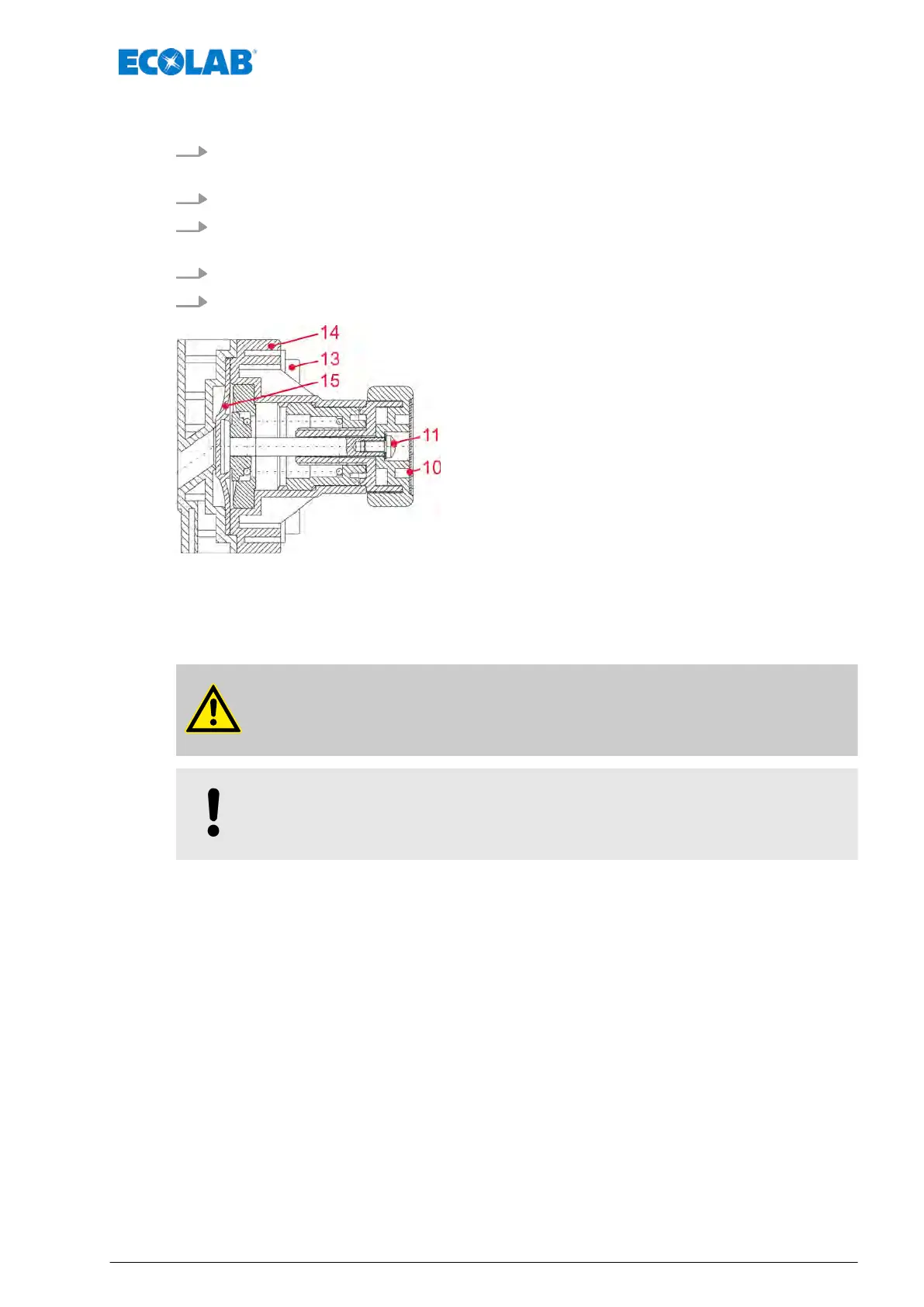

Fig. 5 : Remplacement de la membrane
10 disque de recouvrement
11 vis
13 vis du boîtier
14 couvercle de la soupape
15 membrane
ATTENTION !
Au dévissage de la vis (Ref. 1
1) il faut absolument tenir la membrane à
cause de la prétension du ressort.
REMARQUE !
Resserrer le couple initial de démarrage des vis de soupape après 24
heures. Le couple de démarrage est de 3 - 4 Nm.
Entretien
27 417101224 Rev. 05-05.2019
