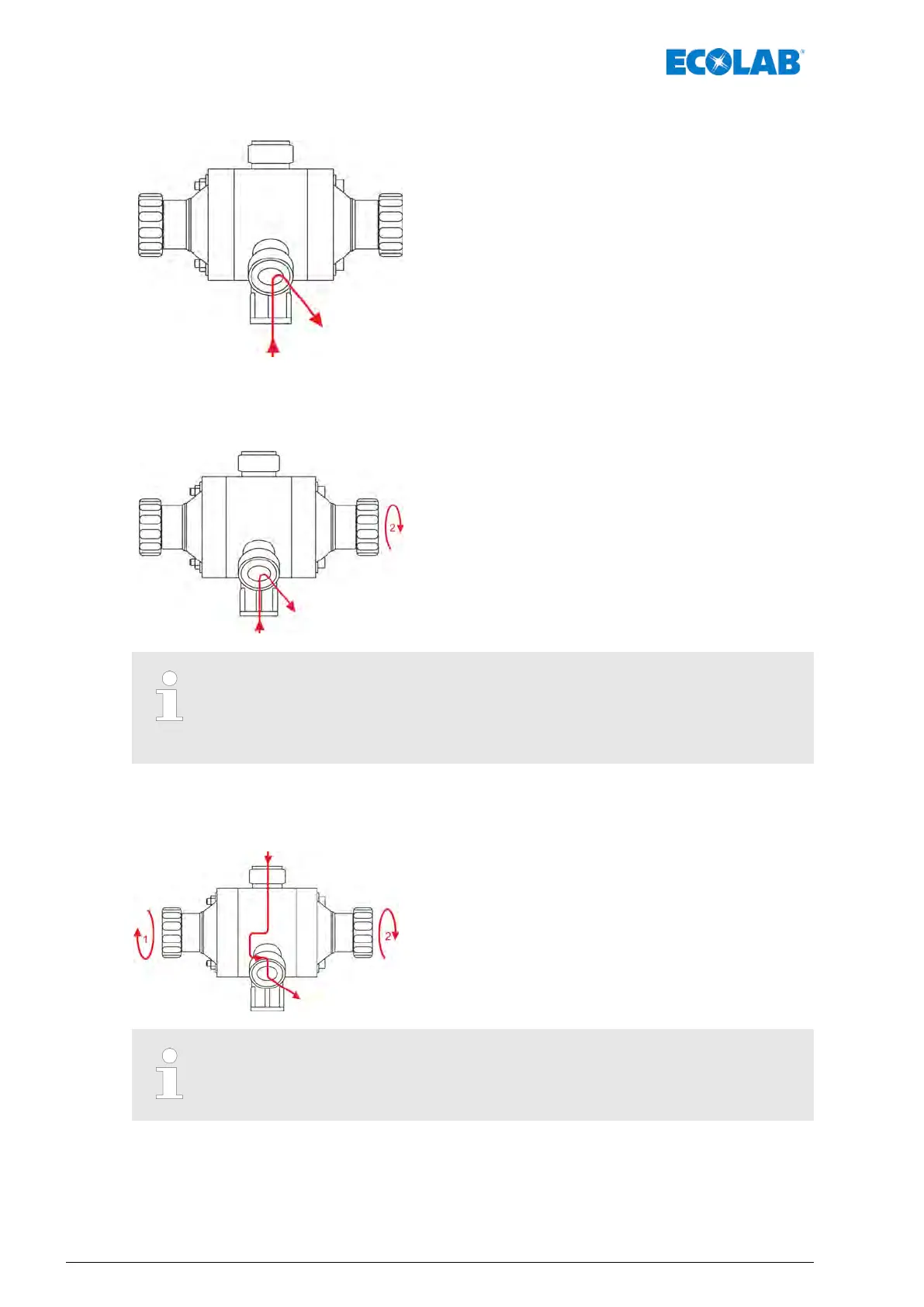

4.2.2 Überdruckfunktion
Schutz gegen unzulässigen Überdruck in der Dosierleitung
(Öf
fnungsdruck einstellbar).
Steigt der Gegendruck in der Dosierleitung über einen am
Mehrfunktionsventil eingestellten Federdruck
(
Ä
Kapitel 5.2.1 „Einstellen Gegendruck (Druckhaltefunktion)“
auf Seite 24) an, so öffnet ein Membranventil und es wird in
den Bypass gefördert.
4.2.3 Entlüftungsfunktion / Durchspülen
Ansaughilfe bei Erstinbetriebnahme der Pumpe.
Durch Drehen des Betätigungsknopfes 2 nach rechts
(Überdruckventil) wird der Dosiergegendruck entlastet.
Wird der Knopf um mehr als ca. 20° gedreht, rastet der Betätigungsknopf in
die Ausgangsstellung zurück.
Für die Funktion "Durchspülen" muss das V
entil in der Druckleitung
geschlossen werden.
4.2.4 Entleerungsfunktion
Entleerung und somit Entlastung der Druckleitung bei Stillstand
der Anlage.
Durch Drehen der beiden Knöpfe 1 und 2 wird die
Dosierleitung entleert.
Werden die beiden Knöpfe um mehr als ca. 20° gedreht, so rasten sie in
die Ausgangsstellung zurück.
Aufbau, Funktion und Bedienung
22417101224 Rev. 05-05.2019
