5.2 Inbetriebnahme
1. Sicherstellen, dass die Dosierleitung an keiner Stelle abgesperrt ist.
2.
Entlüften (
Ä Kapitel 4.2.3 „ Entlüftungsfunktion / Durchspülen“ auf Seite 22).
5.2.1 Einstellen Gegendruck (Druckhaltefunktion)
Der Gegendruck ist werkseitig auf 0,1 MPa (1 bar) + 20 % eingestellt.
Wird ein anderer Druck benötigt, kann die Einstellung wie folgt vorgenommen
werden:
1. Abdeckscheibe (Pos. 10) am Betätigungsknopf der Druckhaltefunktion per Hand
oder mit einem kleinen Schraubenzieher entfernen.
2. Schraube (Pos. 1
1) lösen und Betätigungsknopf (Pos. 2) entfernen.
3. Einstellknopf (Pos. 12) etwas herausziehen und durch V
erdrehen den gewünschten
Gegendruck einstellen (Rechtsanschlag ca. 0,1 MPa (1 bar), Linksanschlag
ca. 0,05 MPa (0,5 bar).
4. Anschließend den Einstellknopf durch Einschieben wieder fixieren, Betätigungsknopf
aufsetzen, Schraube anziehen und Abdeckscheibe einrasten.

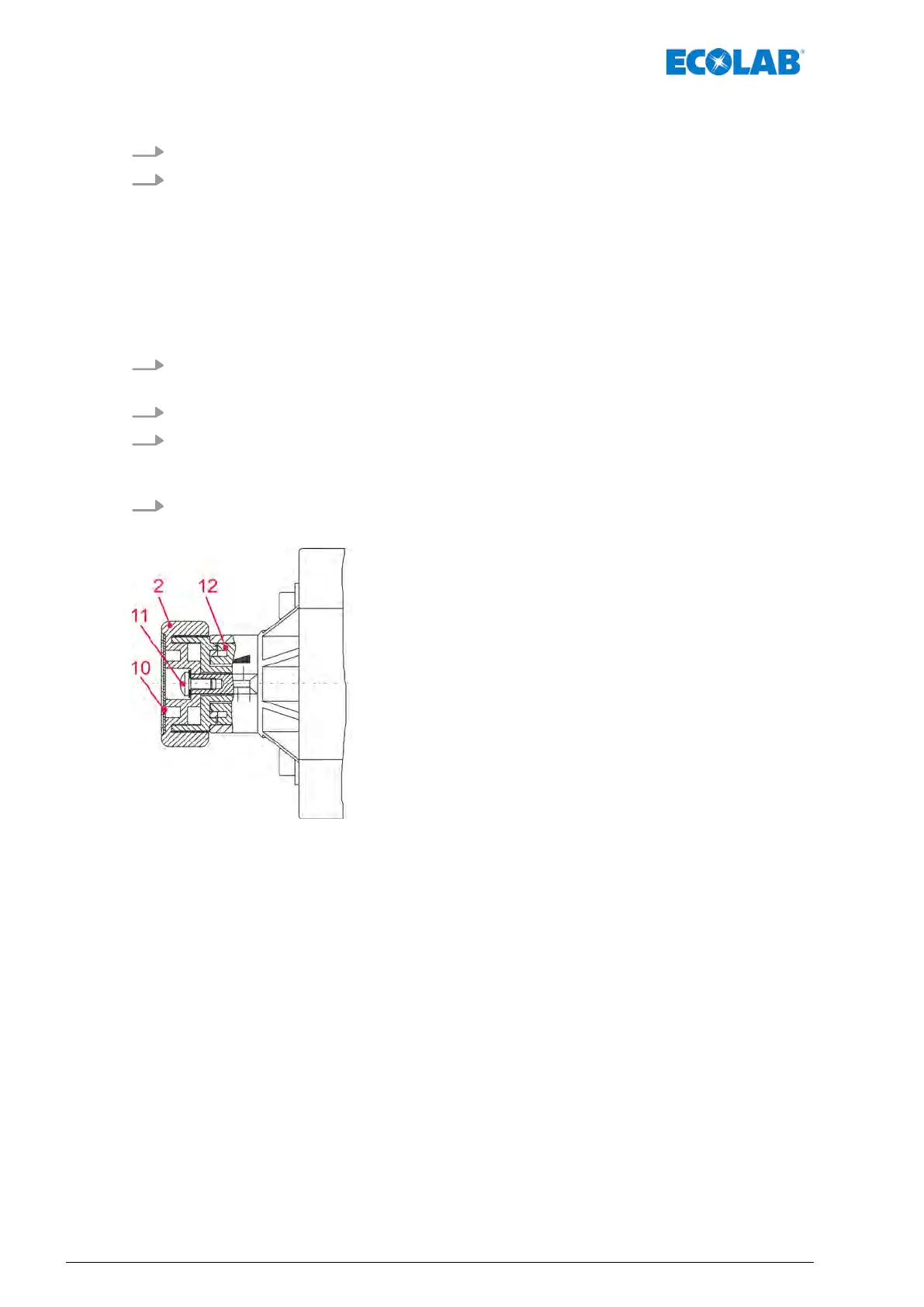

Abb. 3: Einstellen Gegendruck (Druckhaltefunktion)
2 Betätigungsknopf
10 Abdeckscheibe
11 Schraube
12 Einstellknopf
