4 Aufbau, Funktion und Bedienung
4.1
Aufbau

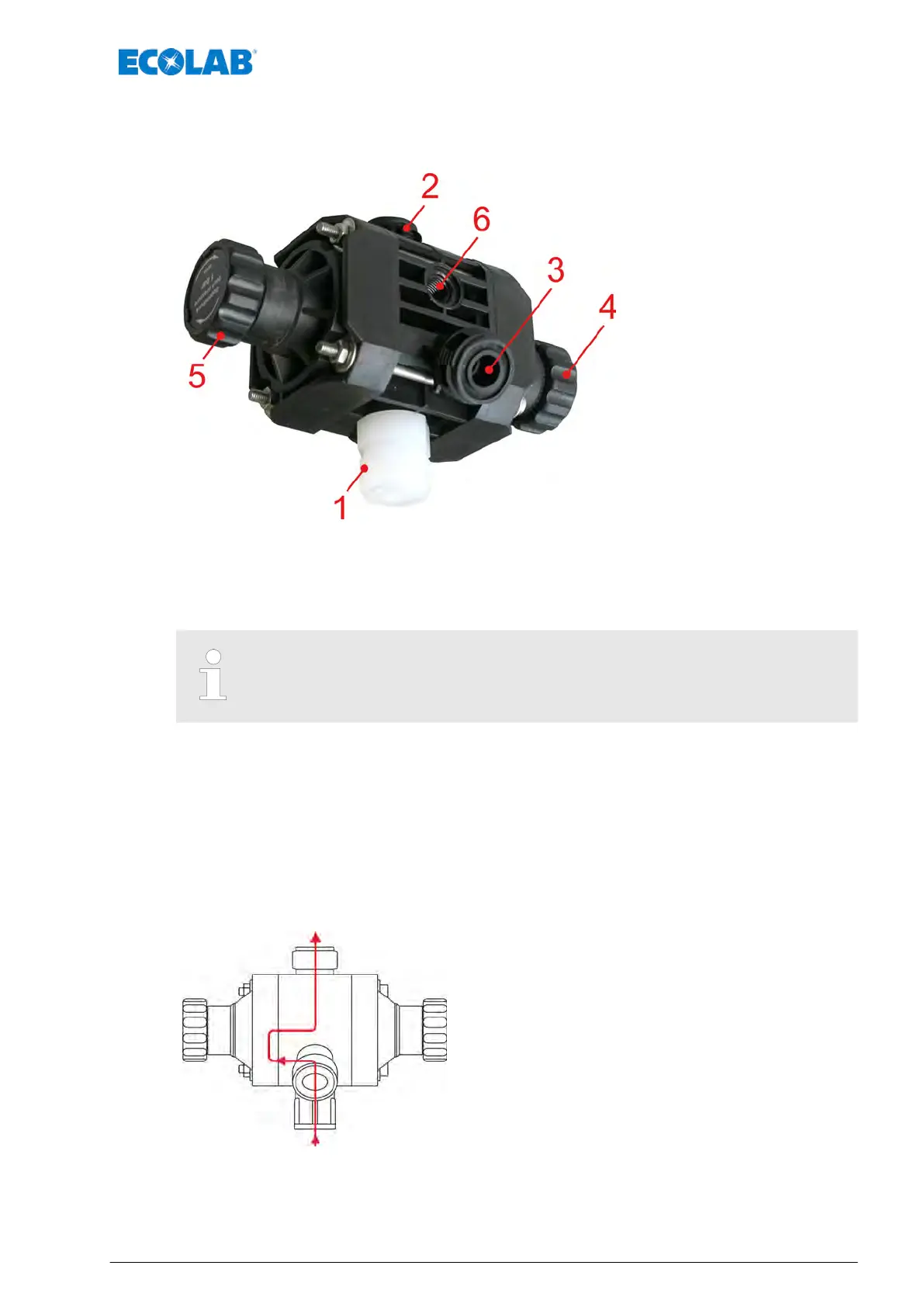

Abb. 1: MFV II-III - Aufbau
1 Ventileingang (von Pumpe)
2 Ventilausgang (zur Dosierleitung)
3 Bypassanschluss (zum Behälter)
4 Überdruck: Entlüftung / Entleerung (Einstellknopf “B“)
5 Druckhalteseite: Entleerung (Einstellknopf “A“)
6 Manometeranschluss
Wir empfehlen die Verwendung eines Manometers um den eingestellten
Gegendruck ablesen zu können.
4.2 Funktion und Bedienung
Durch zwei federbelastete Membranen werden die in den nachfolgen Kapiteln
aufgeführten Funktionen realisiert.
4.2.1
Druckhaltefunktion
Schutz gegen Leersaugen bei Unterdruck in der Dosierleitung
bzw
. gegen Leerhebern durch Erzeugung eines künstlichen
Gegendrucks.
Bei Normalbetrieb muss zum Durchgang in die Dosierleitung
durch den Förderdruck der Dosierpumpe ein Membranventil
gegen einen voreingestellten Federdruck von 0,1 MPa (1 bar)
aufgedrückt werden.
