5.2.2 Einstellen Überdruck (Überdruckfunktion)
Der Öf
fnungsdruck (Überdruck) ist werkseitig auf 0,5 bzw. 1 MPa (5 bzw. 8 bar) + 20 %
eingestellt.
Wird ein anderer Druck benötigt, kann die Einstellung wie folgt vorgenommen
werden:
1. Abdeckscheibe (Pos. 10) am Betätigungsknopf der Überdruckfunktion per Hand oder
mit einem kleinen Schraubenzieher entfernen.
2. Schraube (Pos. 1
1) lösen und Betätigungsknopf (Pos. 2) entfernen.
3. Einstellknopf (Pos. 12) etwas herausziehen und durch V
erdrehen den gewünschten
Öffnungsdruck einstellen. Die Skala auf dem Ventildeckel dient hierbei als
Orientierungshilfe (jeder Strich entspricht etwa 0,1 MPa (1 bar) Differenz).
4. Anschließend den Einstellknopf durch Einschieben wieder fixieren, Betätigungsknopf
aufsetzen, Schraube anziehen und Abdeckscheibe einrasten.

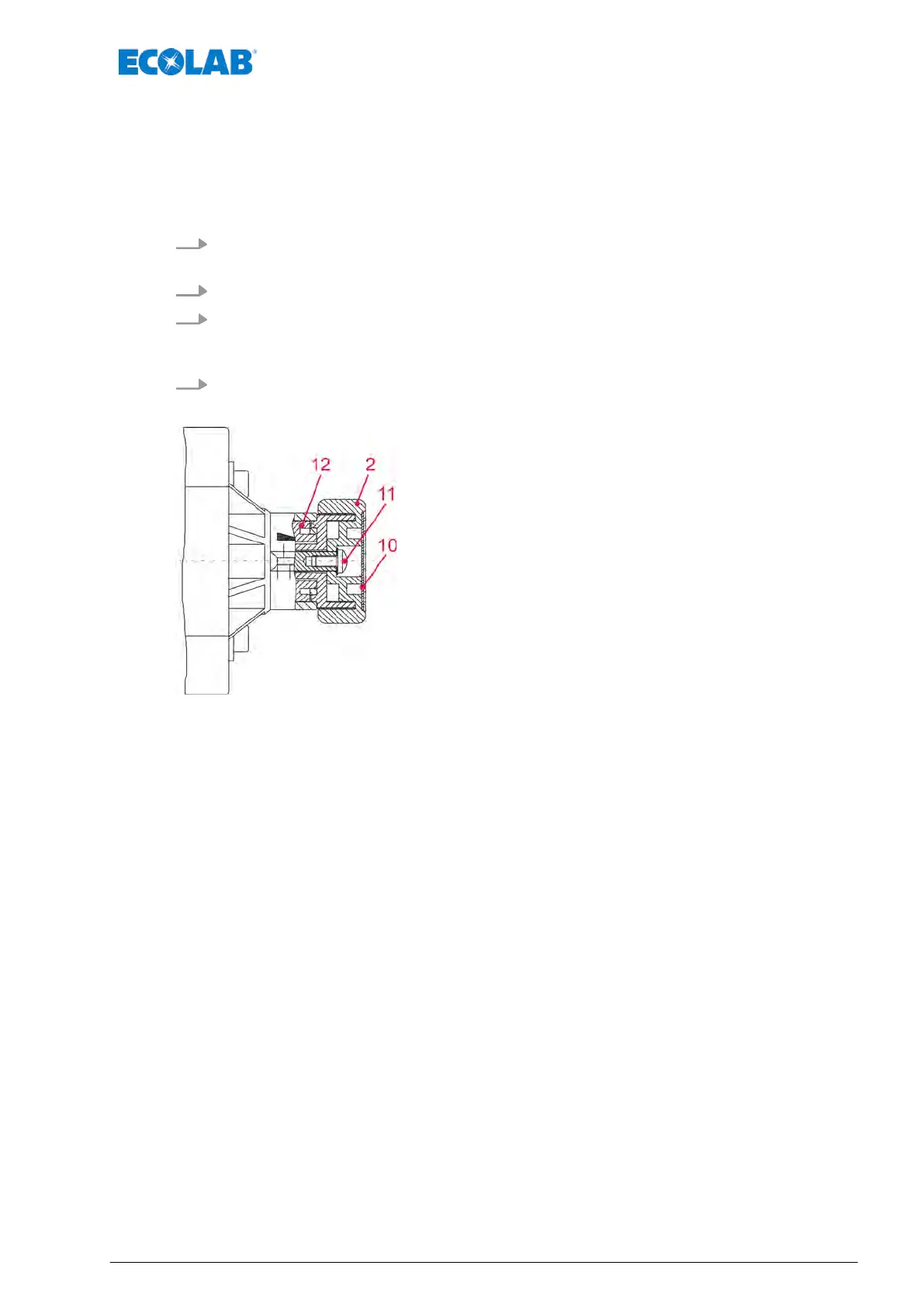

Abb. 4: Einstellen Überdruck (Überdruckfunktion)
2 Betätigungsknopf
10 Abdeckscheibe
11 Schraube
12 Einstellknopf
Installation und Inbetriebnahme
25 417101224 Rev. 05-05.2019
