5.2 Mise en marche
1. Vérifier que la conduite de dosage n'est bloquée nulle part.
2.
Purge (
Ä
Chapitre 4.2.3 « Fonction de purge » à la page 22).
5.2.1 Réglage de la contrepression (fonction de maintien de pression)
À l'usine, la contrepression a été ajustée à 0,1 MPa (1 bar) + 20 %.
S'il faut une autre pression, celle-ci peut être ajustée de la manière suivante :
1. Enlever le disque de recouvrement (Pos. 10) du bouton de commande de la fonction
de maintien de pression à la main ou à l’aide d’un petit tournevis.
2. Desserrer la vis (Pos. 1
1) et retirer le bouton de commande.
3. Sortir légèrement le bouton de réglage (Pos. 12) et le tourner pour régler
contrepression désirée (vers la droite = env
. 0,1 MPa (1 bar), vers la gauche
= 0,05 MPa (0,5 bar).
4. Ensuite, fixer le bouton de réglage une nouvelle fois en le poussant à fond, poser le
bouton de commande et serrer la vis. Faire encliqueter la vis.

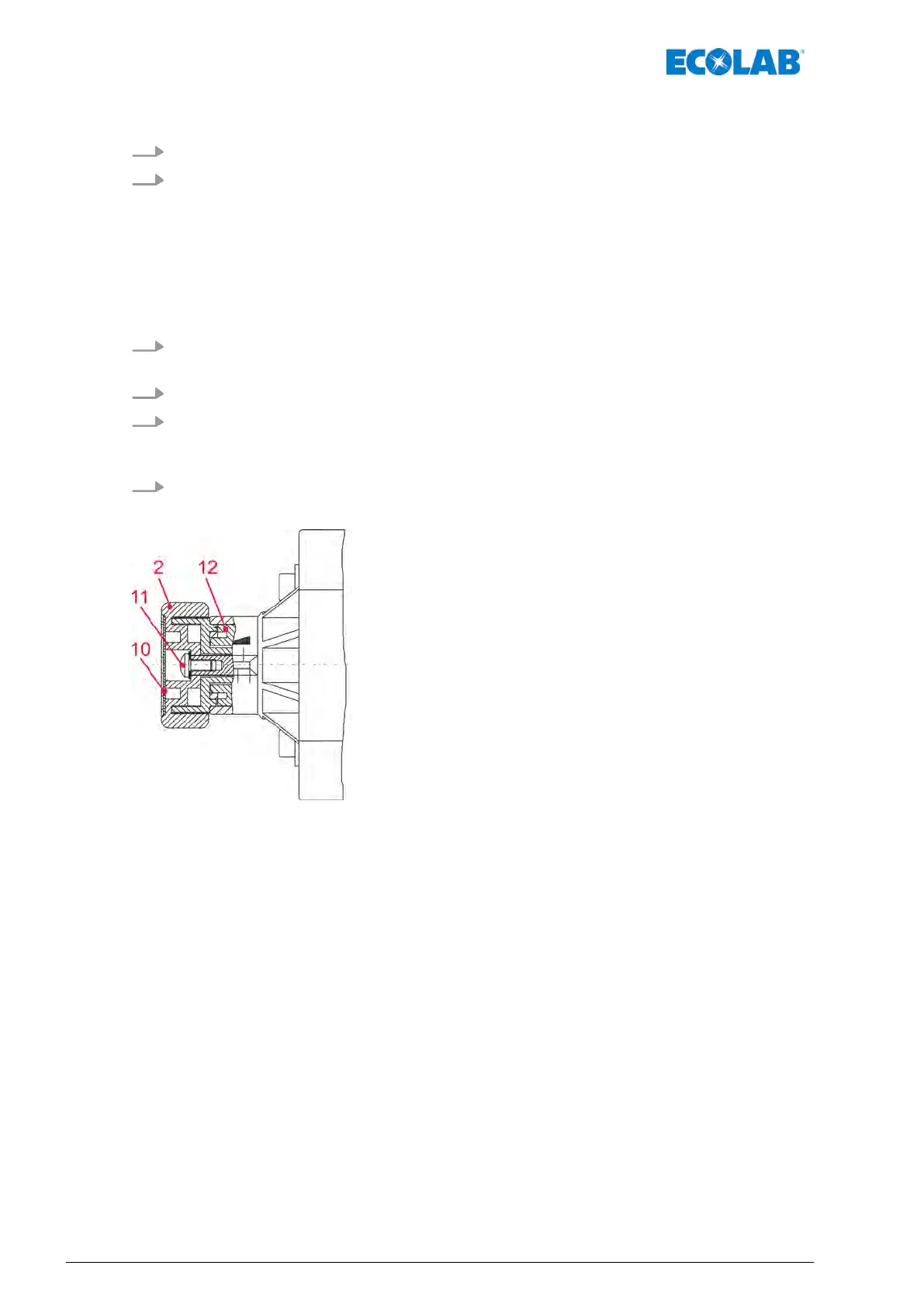

Fig. 3 : Réglage de la contre-pression (fonction de maintien de la pression)
2 Bouton de commande
10 Disque de recouvrement
11 Vis
12 Bouton de réglage
Installation et mise en marche
24417101224 Rev. 05-05.2019
