FIG. 5
4
2
1
5
3
6
PANEL DE CONTROL

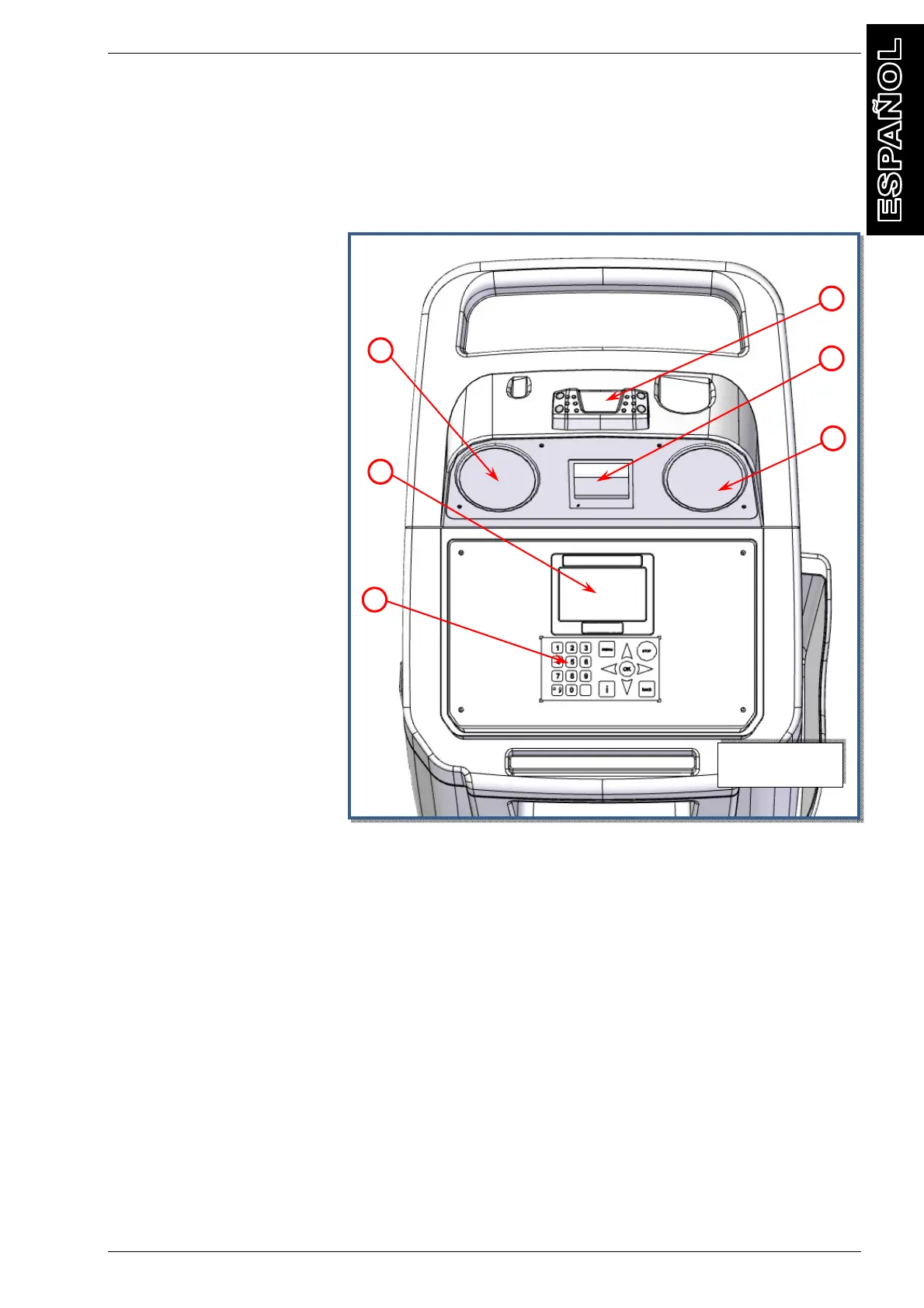

Remitirse a la Fig.5 :
1) Manómetro de alta presión
2) Manómetro de baja presión
3) Impresora
4) Pantalla gráfica a color de 5"
5) Teclado
6) Luz LED
SEÑALES LUMINOSAS
Sólo si la máquina tiene una luz a LED (ref. 6, Fig.5)
Las señales luminosas son las siguientes:
AZUL (FIJA): máquina en estado de espera
VERDE (FIJA): procedimiento en ejecución
VERDE (INTERMITENTE): procedimiento completado
AMARILLO (INTERMITENTE): mensaje de advertencia
ROJO (INTERMITENTE): mensaje de alarma
