MANUAL DE INSTRUÇÕES
-18-
+
+
+
+
+
+

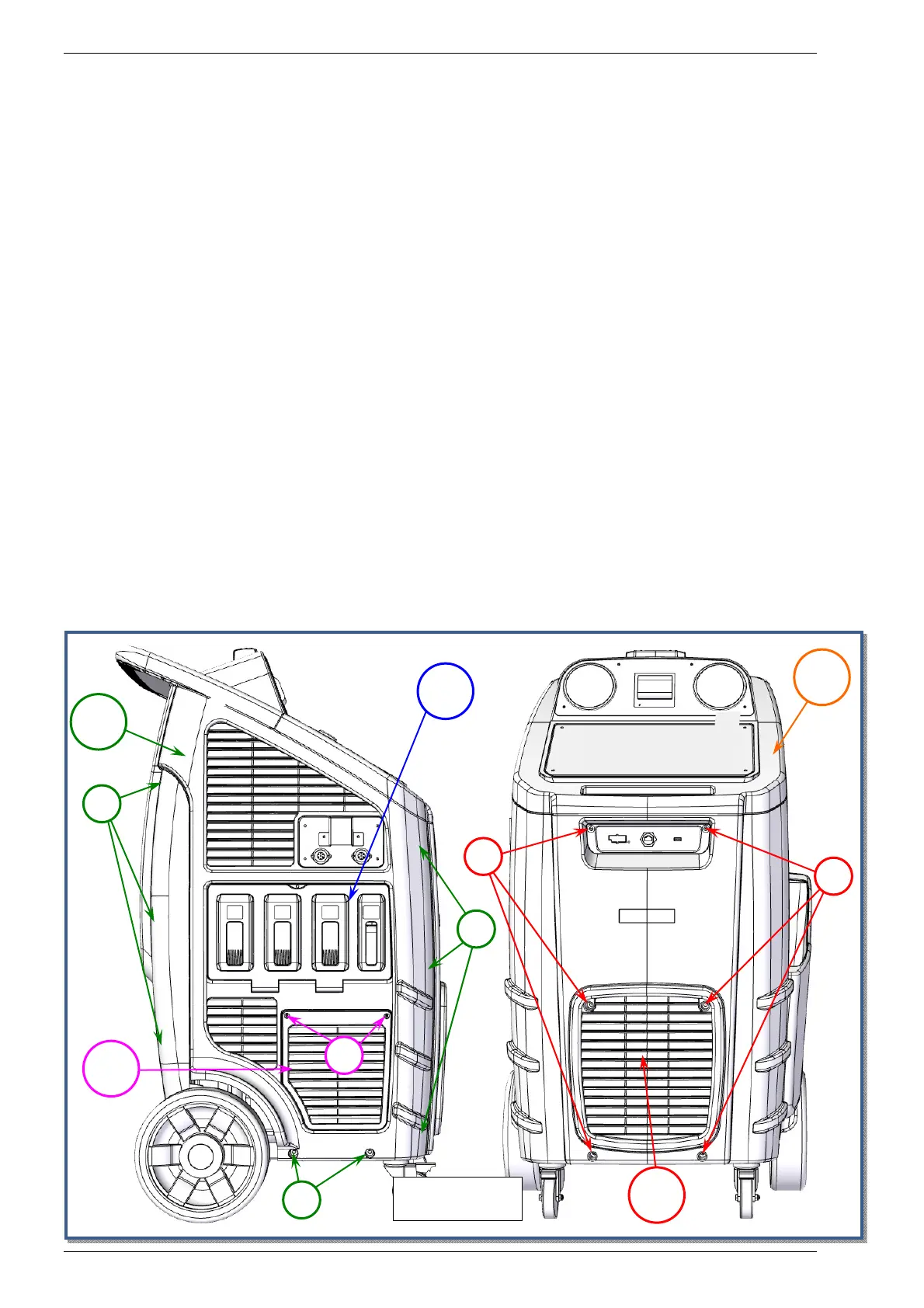

FIG. 4a
4
2
3
1
5
O EQUIPAMENTO
CARCAÇA DE PLÁSTICO
Consulte a Fig. 4a.
1. Corpo de plástico superior
2. Carcaça frontal
Desmontagem: Solte os 6 parafusos marcados (+)
3. Lado direito do gabinete
Desmontagem: Remova a carcaça frontal e a carcaça traseira, as duas
portas direitas e solte os 8 parafusos marcados (+)
4. Porta superior direita
5. Porta inferior direita
Desmontagem: Solte os 2 parafusos marcados (+)
