INSTALLATION
RAUCHAUSLASS
DAME ist für den Anschluss des Rauchauslassrohres an der
Rückseite und an der Oberseite vorgerüstet.
Der Heizofen ist für den Rauchauslass an der Rückseite konfi -
guriert (Abb. 1) .
ANSCHLUSS LINKE SEITENWAND
ANMERKUNG: VOR DEM ANBRINGEN DER
VERKLEIDUNG DEN ANSCHLUSS VORNEHMEN UND
DEN BAUSATZ (OPTIONAL) FÜR VERTIKALEN RAU-
CHAUSLASS VERWENDEN.
Abb. 2
• Den Blech-Oberteil (B - einfach aufgelegt)
mit Gitter für Warmluftausgang und die linke Metall-Sei-
tenwand (A) durch Lösen der Schrauben entfernen.
• Die Tür öffnen und die untere Metallblende (C) durch Lösen
der Schrauben abnehmen.
• Das Kniestück (F - mitgeliefert) vom Stutzen der Rau-
chauslassschnecke entfernen, indem die Rohrschelle abge-
schraubt wird
.
Abb. 3-4
• Das mitgelieferte vertikale Auslassrohr (G) mit der mitgeliefer-
ten Schelle am Stutzen der Rauchauslassschnecke montieren.
Hinweis: am Boden des vertikalen Abzugsrohres (G) befi ndet
sich ein Inspektionsdeckel zur Reinigung.
• Am vertikalen Auslassrohr (G) das Doppel-Außenteil-
Passstück (H - Optional) anbringen und den ersten Abschnitt
des Rauchauslassrohres (T - nicht mitgeliefert) an das oben
genannte Passstück (H) anschließen.
Abb. 5
• Wieder das Blech-Oberteil (B) montieren, den Verschlussde-
ckel (L) entfernen und den Ausgleichsring (U) einlegen.
• Danach wieder die linke Metall-Seitenwand (A) und
die untere Metallblende unter der Tür (C) platzieren.
Die Verkleidung wie in den vorherigen Seiten angegeben
montieren.

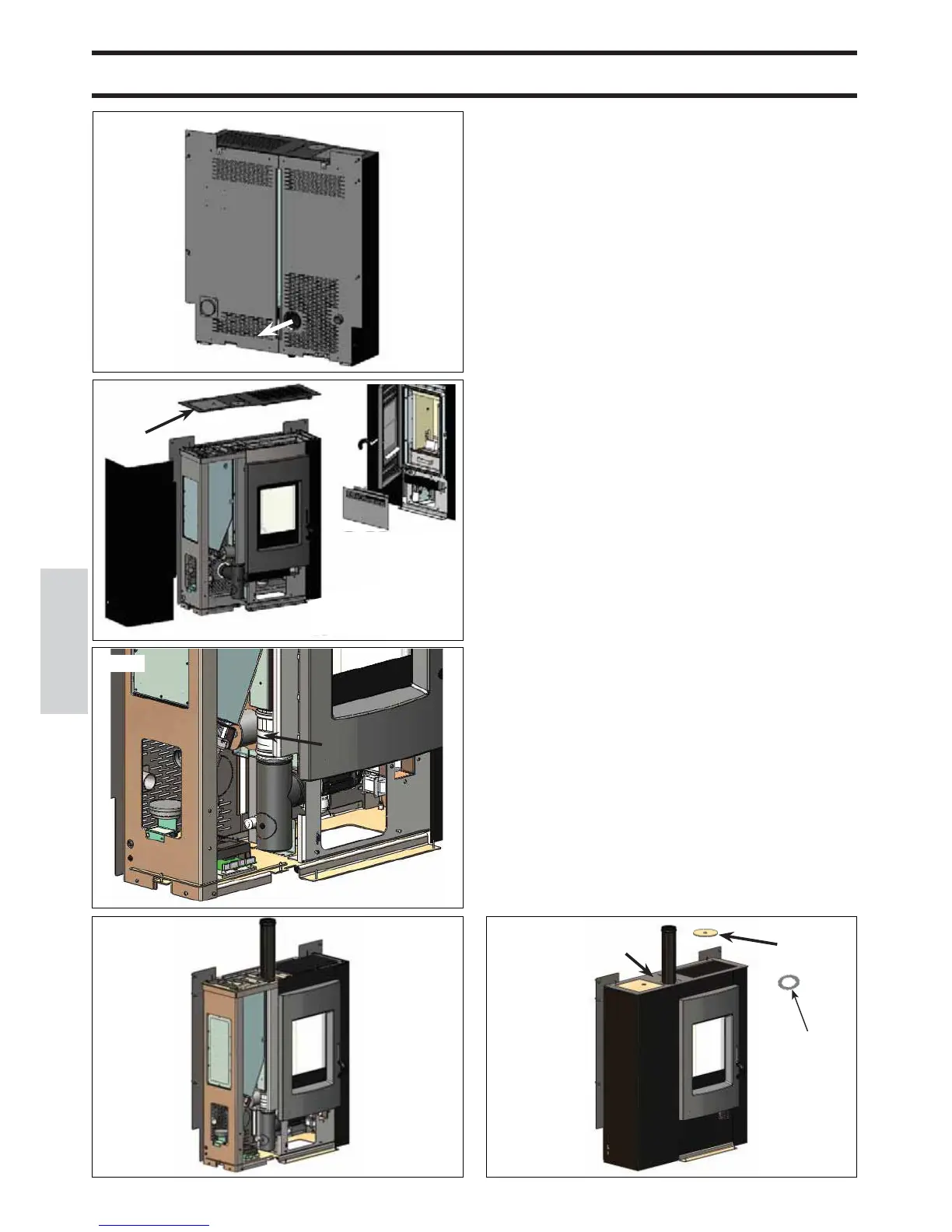

Abb. 1
