DEUTSCH

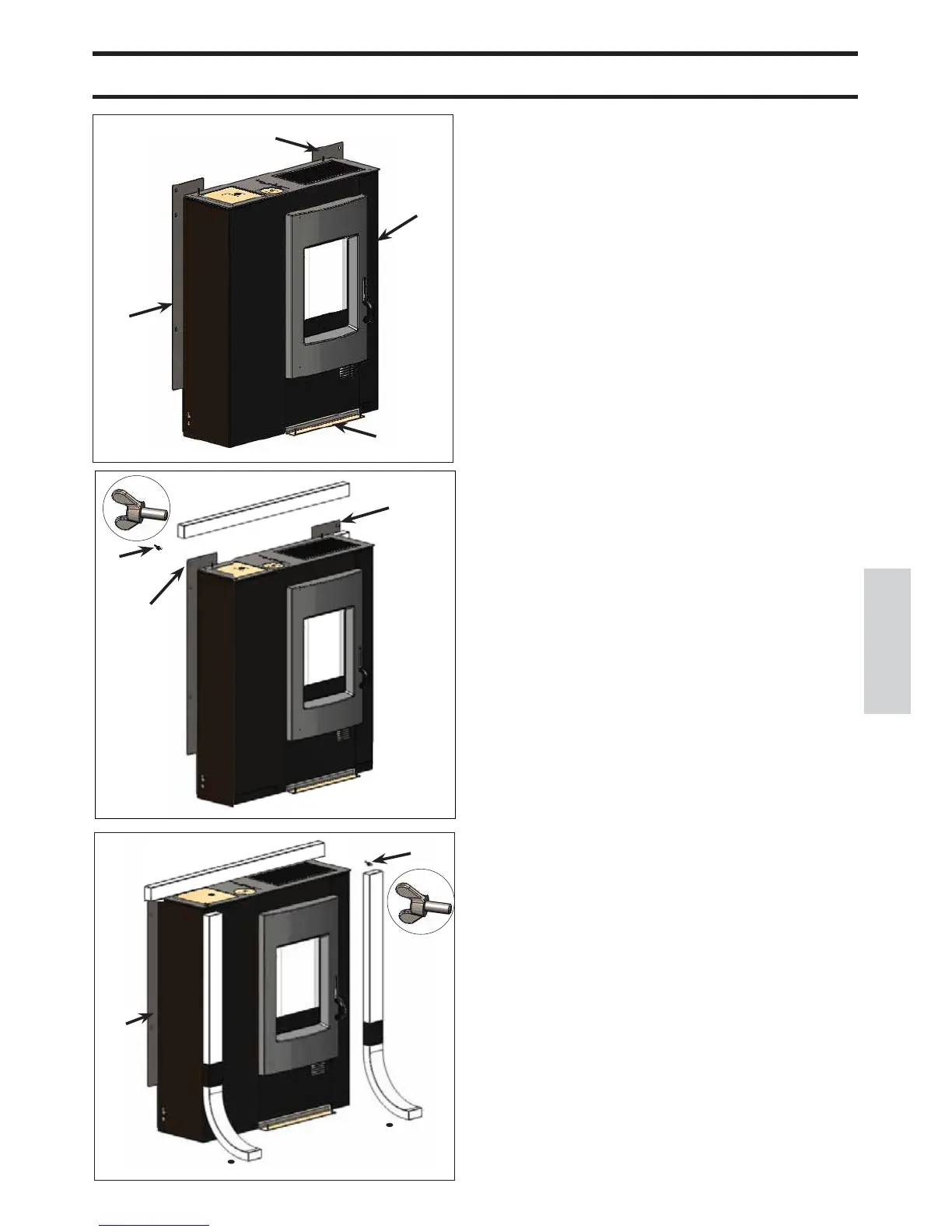

MONTAGE DER VERKLEIDUNGEN
Abb. 1
Abb. 2
A
B
C
Abb. 1
Der wassergeführte Heizofen (Abb. 1) wird mit den bereits
montierten Metallseitenteilen (A-B) und Metallbügeln (C-D)
für die Befestigung der horizontalen Marmorteile ausgeliefert.
Die nachstehend aufgeführten Teile sind hingegen separat
verpackt.
• 2 Seitenelemente aus Marmor (E - Abb. 2)
• 1 oberes horizontales Element aus Marmor (F - Abb. 3)
• 1 unteres horizontales Element aus Marmor (G - Abb. 4)
• 6 Flügelschrauben M6 (X)
• 12 Unterlegscheiben (Y)
• 4 Gummidichtungen (Z)
Für die Montage wie folgt verfahren:
Abb. 2
Das horizontale obere Einrast-Element aus Marmor (F) auf den
Metallbügeln montieren (C).
Das horizontale obere Element aus Marmor (F) mit den Un-
terlegscheiben und den Flügelschrauben M6 (X und Y) an den
Metallbügeln (C) befestigen.
Abb. 3
Unter den Seitenelementen aus Marmor (E) die mitgelieferten
Gummidichtungen (Z) anbringen.
An den Metallbügeln (C) die beiden Seitenelemente aus Mar-
mor (E) mit den Unterlegscheiben und den Flügelschrauben M6
(X und Y) montieren.
C
D
E
E
C
X/Y
Z
Z
F
C
C
X/Y
Abb. 3
